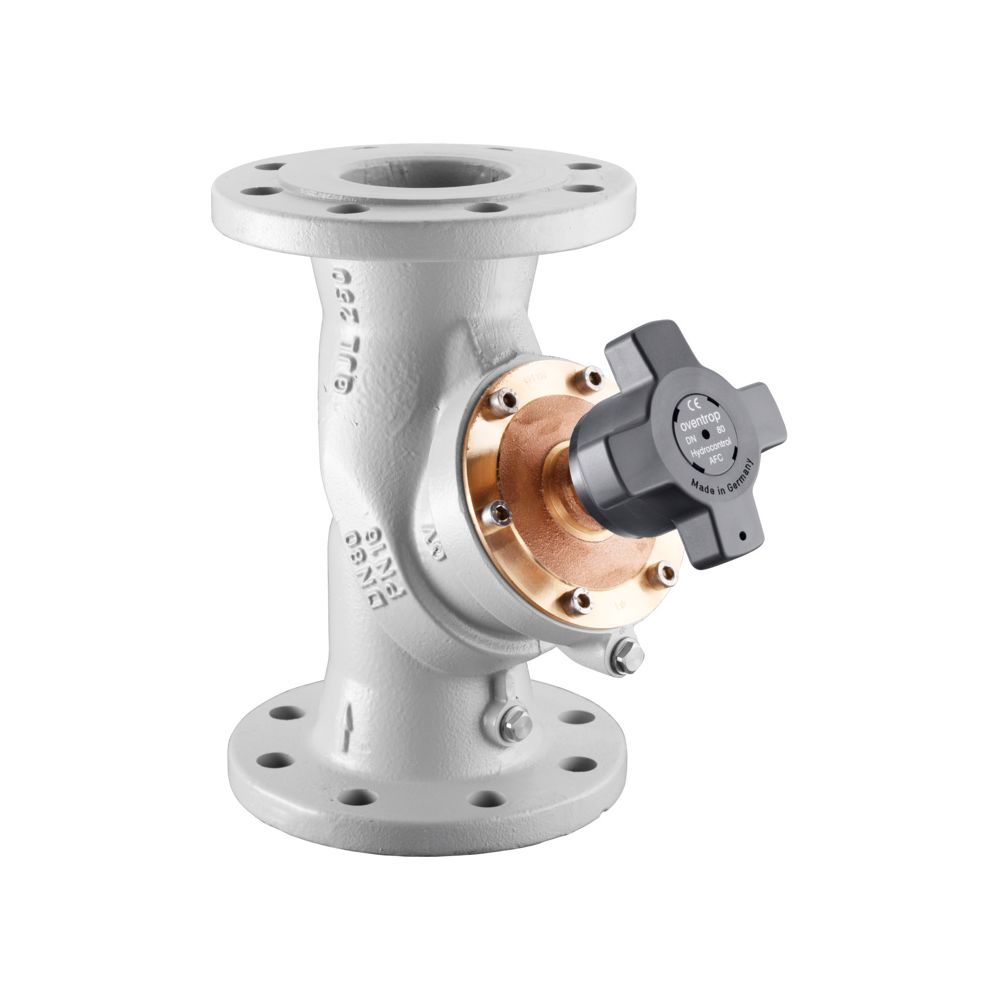

Oventrop HydroControl A Strangabsperrventil DN 100, PN 16, Flansch EN1092-2, Kvs 201, GG 25, 1062053

Das Oventrop Hydrocontrol AFC Strangabsperrventil in der Nennweite DN 100 ist eine robuste Armatur für die zuverlässige Absperrung von Verteilleitungen. Es ist für den Einsatz in geschlossenen Zentralheizungs- und Kühlanlagen konzipiert und zeichnet sich durch eine hochwertige Schrägsitzausführung aus. Das aus Grauguss gefertigte Ventil ist für einen Betriebsdruck von PN 16 ausgelegt und bietet Flexibilität bei der Installation im Vorlauf oder Rücklauf.

Welche Eigenschaften bietet das Hydrocontrol AFC?

Das Strangabsperrventil überzeugt durch eine solide Bauweise aus Grauguss (GG 25), die eine hohe Beständigkeit in hydraulischen Systemen unterstützt. Die Schrägsitzbauform sorgt für eine strömungsgünstige Charakteristik innerhalb der Anlage. Das Ventil ist für den Betrieb mit Wasser sowie Wasser-Glykolgemischen optimiert und deckt einen Temperaturbereich von -20 °C bis 150 °C ab. Eine Voreinstellung ist bei diesem Modell nicht vorgesehen, wodurch der Fokus auf der reinen Absperrfunktion liegt.

Wie erfolgt die Installation und Erweiterung?

Die Anbindung des Ventils erfolgt über Flansche gemäß EN 1092-2, was eine normgerechte Integration in Rohrleitungssysteme ermöglicht. Für spezifische Anforderungen vor Ort ist das Ventil für eine optionale Erweiterung der Entleerung sowie des Impulsleitungsanschlusses vorbereitet, wobei diese Arbeiten ausschließlich im drucklosen Zustand durchgeführt werden dürfen. Eine Dämmschale ist für dieses Modell separat als Zubehör erhältlich.

Technische Daten

• Nennweite: DN 100
• Druckstufe: PN 16
• Bauform: Schrägsitz
• Gehäusewerkstoff: Grauguss (GG 25)
• Kvs-Wert: 201
• Betriebstemperatur: -20 °C bis 150 °C
• Anschlussart: Flansch nach EN 1092-2
• Einbauort: Vorlauf oder Rücklauf

Das Oventrop Hydrocontrol AFC Strangabsperrventil stellt eine Lösung für die Absperrung in Heiz- und Kühlsystemen dar. Mit seiner robusten Ausführung aus Grauguss, der Druckstufe PN 16 und der bewährten Schrägsitzbauweise bietet es eine stabile Basis für den Betrieb in geschlossenen Kreisläufen. Die Montage über Flanschanschlüsse und die Eignung für Temperaturen bis 150 °C machen es zu einer effizienten Komponente für professionelle Anlageninstallationen.
