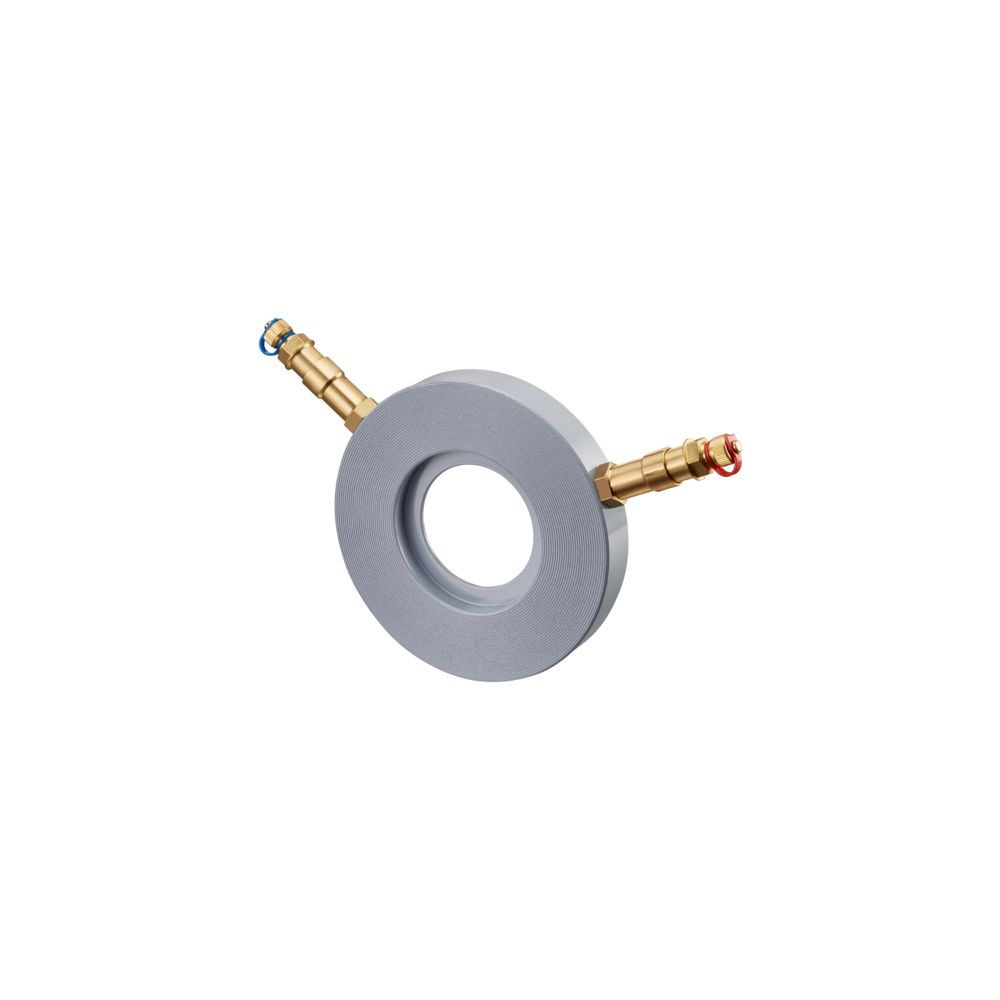

Oventrop Messblende mit 2 Messventilen DN 200 Zwischenflansch PN 16, Grauguss

Die Oventrop Messblende in der Nennweite DN 200 ist eine robuste Komponente für den hydraulischen Abgleich in Heizungsanlagen. Gefertigt aus Grauguss (GJL-250), ist sie für den Einsatz als Zwischenflansch-Armatur konzipiert und entspricht den Anforderungen für Flansche nach EN 1092 PN 16. Ausgestattet mit zwei vormontierten Classic Messventilen inklusive verlängerter Messnippel, ermöglicht sie eine präzise Durchflussmessung in anspruchsvollen Systemen.

Welche Vorteile bietet die Oventrop Messblende?

Die Messblende zeichnet sich durch ihre solide Konstruktion aus Grauguss aus, die eine hohe Langlebigkeit in Heizungssystemen unterstützt. Durch die Auslegung als Zwischenflansch-Variante lässt sie sich effizient in Rohrleitungsnetze integrieren, die für einen Nenndruck von PN 16 ausgelegt sind. Die zwei bereits montierten Classic Messventile mit verlängerten Messnippeln erleichtern den Zugang für messtechnische Überprüfungen, wodurch der hydraulische Abgleich der Anlage präzise durchgeführt werden kann. Eine spezielle Verarbeitungstechnik oder der Einsatz von Spezialwerkzeugen ist für die Installation nicht erforderlich.

Für welche Einsatzbereiche ist die Armatur geeignet?

Diese Messblende ist für den Einsatz in Heizungswasserkreisläufen optimiert. Aufgrund der Materialbeschaffenheit ist sie nicht für den Kontakt mit Leitungswasser oder warmem Trinkwasser vorgesehen. Die Armatur ist für den stationären Einbau in Heizungsinstallationen konzipiert, bei denen eine exakte Erfassung der Durchflussmengen für einen effizienten Anlagenbetrieb erforderlich ist. Mit einem Kvs-Wert von 1010 bietet sie eine hohe Durchflusskapazität für groß dimensionierte Rohrleitungen.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 16
• Werkstoff: Grauguss (GJL-250)
• Kvs-Wert: 1010
• Anschlussart: Zwischenflansch
• Messanschlüsse: 2x Classic Messventile mit verlängerten Messnippeln

Die Oventrop Messblende DN 200 stellt eine Lösung für den hydraulischen Abgleich in Heizungsanlagen dar. Durch die Kombination aus widerstandsfähigem Grauguss und der präzisen Messtechnik mit zwei Classic Messventilen unterstützt sie einen effizienten Anlagenbetrieb. Mit einer Druckstufe von PN 16 und einem Kvs-Wert von 1010 ist sie optimal für groß dimensionierte Heizungssysteme geeignet und ermöglicht eine einfache Integration in bestehende Flanschverbindungen nach EN 1092.
