Beschreibung

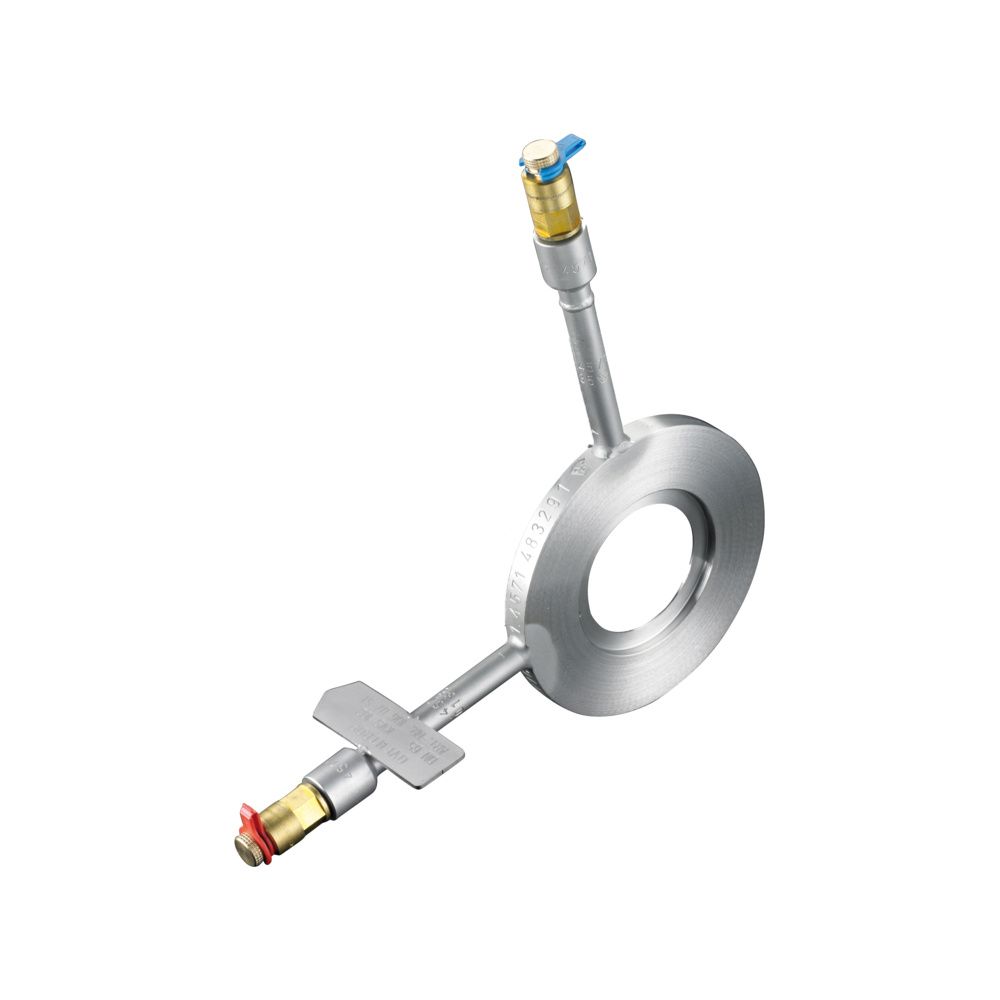

Oventrop Messblende mit 2 Messventilen DN 700 Zwischenflansch PN 16, Stahl
Die Oventrop Messblende in der Nennweite DN 700 ist eine robuste Komponente für den hydraulischen Abgleich in Heizungsanlagen. Ausgestattet mit zwei verlängerten Messventilen in Nadel-Technik, ermöglicht sie eine präzise Durchflussmessung. Die Ausführung als Zwischenflansch-Armatur für den Druckbereich PN 16 besteht aus hochwertigem, nichtrostendem Edelstahl 1.4571 (316 Ti) und ist für den Einsatz in Heizungswassersystemen konzipiert.
Wie ist die Messblende konstruiert?
Die Messblende ist für den Einbau zwischen Flanschen nach EN 1092 ausgelegt. Die zwei integrierten, verlängerten Messventile nutzen die Nadel-Technik, um eine zuverlässige Erfassung der Differenzdruckwerte zu ermöglichen. Durch die Verwendung von nichtrostendem Stahl ist die Armatur langlebig und für anspruchsvolle hydraulische Anwendungen in der Gebäudetechnik optimiert.
Welche Vorteile bietet die Installation?
Die Installation der Messblende gestaltet sich effizient, da keine speziellen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich sind. Die Armatur ist für den Betrieb in Heizungssystemen optimiert und unterstützt den hydraulischen Abgleich durch ihre präzise Auslegung. Mit einem Kvs-Wert von 10690 bietet sie eine hohe Durchflusskapazität für groß dimensionierte Rohrleitungssysteme.
Technische Daten
- Nennweite: DN 700
- Druckstufe: PN 16
- Werkstoff: Edelstahl 1.4571 (316 Ti)
- Kvs-Wert: 10690
- Anschlussart: Zwischenflansch
- Messventile: 2x verlängert (Nadel-Technik)
- Einsatzbereich: Heizungswasser
Die Oventrop Messblende DN 700 stellt eine zuverlässige Lösung für den hydraulischen Abgleich in großen Heizungsanlagen dar. Dank der hochwertigen Fertigung aus nichtrostendem Edelstahl und der präzisen Nadel-Technik der zwei verlängerten Messventile wird eine exakte Messung ermöglicht. Die Auslegung für PN 16 und der Kvs-Wert von 10690 machen diese Zwischenflansch-Armatur zu einer leistungsstarken Komponente für professionelle Heizungssysteme, die eine einfache Montage ohne Spezialwerkzeug ermöglicht.
Technische Daten
| Hersteller-Warengruppe | Hydraulik |
| Hersteller-Produktgruppe | Armat.f.d.Hydraul.Abgleic |
| Hersteller-Artikelnummer | 1060764 |
| Hersteller | Oventrop |
| Anschluss 1 | Flansch |
| Anschluss 2 | Flansch |
| Artikelnummer | OVENTROP-1060764 |
| Druckstufe Artikel | PN 16 |
| Druckstufe Flansch | PN 16 |
| EAN-13 | 4026755260076 |
| Geeignet für Handbedienung | nein |
| Geeignet für Heizungswasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für warmes Trinkwasser | nein |
| Gewicht | 23 kg |
| Kvs-Wert | 10690 |
| Mit Entleerungsventil | nein |
| Mit Impulsleitungsanschluss | nein |
| Mit Kupplungsanschluss 1 | nein |
| Mit Kupplungsanschluss 2 | nein |
| Mit Messanschluss | nein |
| Mit Messnippel | ja |
| Mit Standanzeiger | nein |
| Mit Thermometer | nein |
| Mit verlängerten Messnippeln | ja |
| Motorgesteuert | nein |
| Oberflächenschutz | unbehandelt |
| Thermostatisch | nein |
| Werkstoffgüte | Edelstahl 316 Ti (1.4571) |
| WEEE-Nr. | 58807514 |
