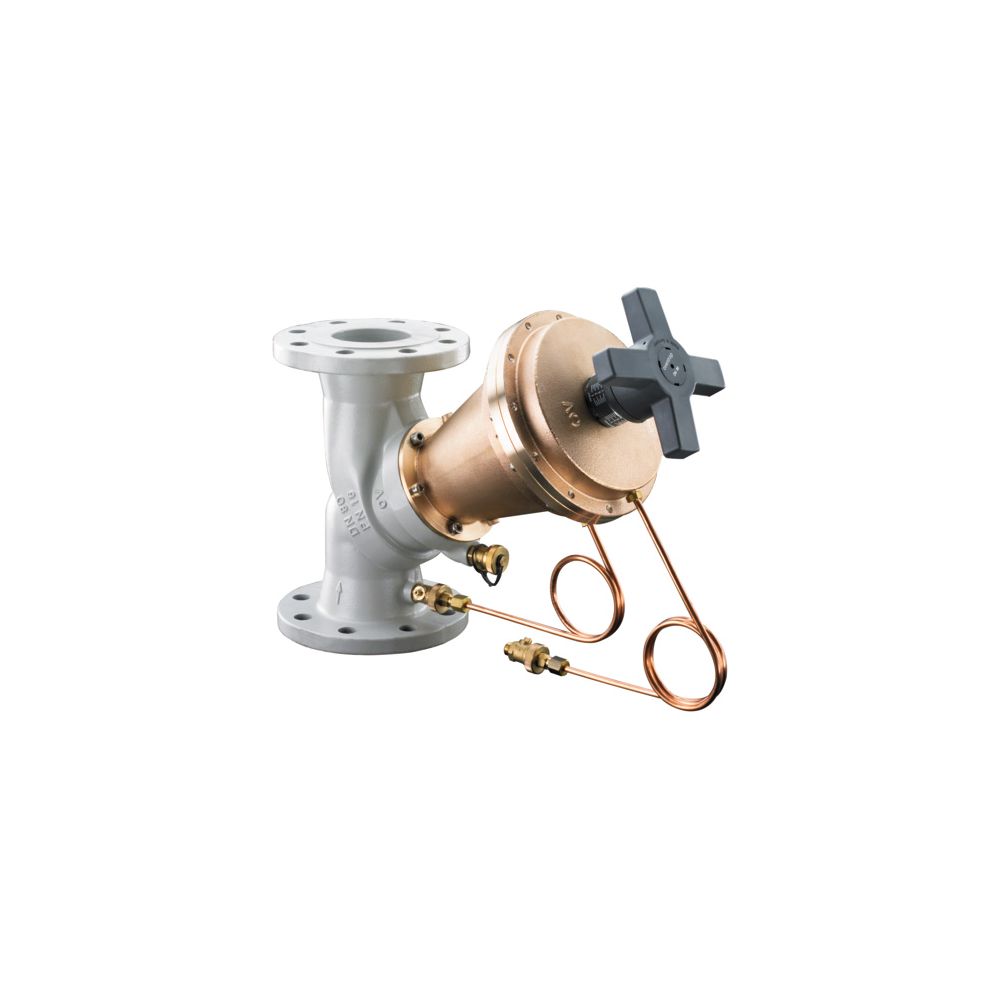

Oventrop Hydromat DF Differenzdruckregler DN 200 PN 16 Flansch,400-1800mbar, GG Rotguss

Der Oventrop Hydromat DFC ist ein leistungsstarker Differenzdruckregler in der Nennweite DN 200, der speziell für den Einsatz in zentralen Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen konzipiert wurde. Als ohne Hilfsenergie arbeitender Proportionalregler sorgt er für eine präzise Differenzdruckregelung in Alt- und Neubauten. Das Ventil ist für den Betrieb mit nicht aggressiven Flüssigkeiten wie Wasser oder geeigneten Wasser-Glykolgemischen gemäß VDI 2035 ausgelegt und bietet neben der Regelungsfunktion zusätzliche Möglichkeiten zum Absperren, Füllen und Entleeren der Anlage.

Wie arbeitet der Hydromat DFC im System?

Der Differenzdruckregler fungiert als Proportionalregler, der den Differenzdruck in der Anlage konstant hält. Bei einem Anstieg des Differenzdrucks bewegt sich der Ventilkegel automatisch in die Schließstellung, um den gewünschten Sollwert innerhalb eines definierten Proportionalbandes zu stabilisieren. Der Sollwert lässt sich stufenlos im Bereich von 400 bis 1800 mbar einstellen und bei Bedarf blockieren. Für eine einfache Handhabung sind sämtliche Funktionselemente auf der Handradseite angeordnet, was die Bedienung und Wartung im laufenden Betrieb erleichtert.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Die robuste Konstruktion umfasst ein Gehäuse aus Grauguss (GG 25 / GJL-250) und ein Kopfstück aus Rotguss. Der Ventilkegel besteht aus Edelstahl und ist mit einer EPDM-Dichtung ausgestattet, während die Spindel aus entzinkungsbeständigem Messing gefertigt ist. Eine wartungsfreie Spindelabdichtung durch einen doppelten O-Ring aus EPDM trägt zur Langlebigkeit bei. Die Baulänge entspricht der DIN EN 558-1, Grundreihe 1, und der Anschluss erfolgt beiderseits über Flansche nach DIN EN 1092-2 für die Druckstufe PN 16.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 16
• Einstellbereich Differenzdruck: 400 bis 1800 mbar
• Kvs-Wert: 420
• Anschlussart: Flansch nach DIN EN 1092-2
• Gehäusewerkstoff: Grauguss (GG 25)
• Ventilkegel: Edelstahl mit EPDM-Dichtung
• Bauhöhe: 655 mm
• Regelungsart: Proportionalregelung ohne Hilfsenergie
• Einsatzbereich: Rücklauf in Heiz- und Kühlsystemen

Der Oventrop Hydromat DFC überzeugt durch seine zuverlässige, mechanische Differenzdruckregelung und die hochwertige Materialkombination aus Grauguss, Rotguss und Edelstahl. Mit einem einstellbaren Sollwert von 400 bis 1800 mbar und einem Kvs-Wert von 420 bietet das Ventil eine präzise Lösung für komplexe hydraulische Anforderungen in großen Anlagen. Die einfache Bedienung über das Handrad sowie die integrierten Funktionen zum Absperren und Entleeren machen ihn zu einer effizienten Komponente für den hydraulischen Abgleich in anspruchsvollen Systemumgebungen.

Lieferumfang

• 1x Oventrop Hydromat DFC Differenzdruckregler
• 1x Anschlusssatz mit Kapillarrohr (1 m)
