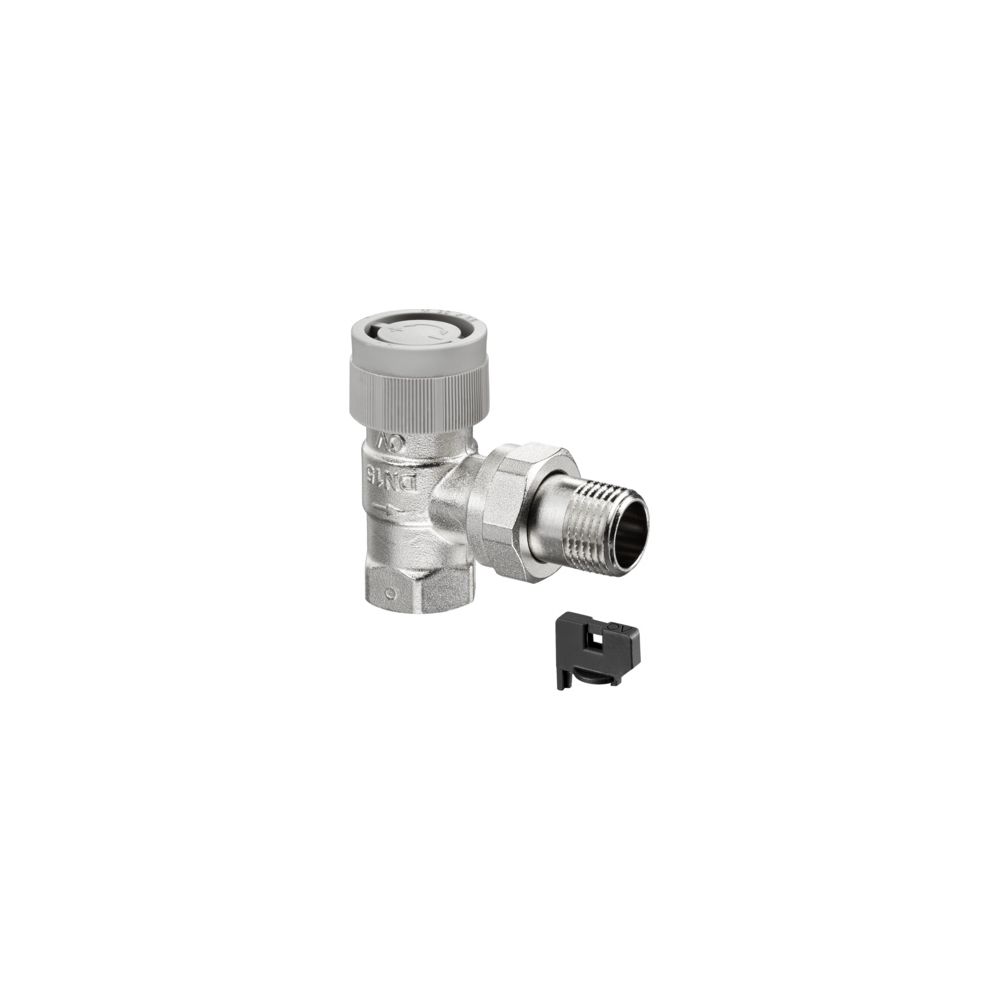

Oventrop AQ Thermostatventil DN 20 Eckausführung, mit Q-Tec

Das Oventrop AQ Thermostatventil in der DN 20 Eckausführung ermöglicht einen automatischen hydraulischen Abgleich in Zweirohr-Zentralheizungs- und Kühlanlagen mit Zwangsumwälzung. Durch die integrierte Q-Tech Technologie wird der Volumenstrom direkt eingestellt und auch bei schwankenden Differenzdrücken konstant gehalten. Das druckunabhängige Ventil zeichnet sich durch eine stufenlose Voreinstellung aus, deren Sollwert direkt am Handrad ablesbar ist. Es ist für den Einsatz in Heizsystemen konzipiert und bietet eine präzise Regelung des Durchflusses.

Wie erfolgt die Einstellung des Volumenstroms?

Die Einstellung des gewünschten Volumenstroms erfolgt über einen Voreinstellschlüssel durch Drehen des Handrades. Der eingestellte Wert ist von außen direkt ablesbar, was die Inbetriebnahme und Anpassung an die spezifischen Anforderungen der Heizungsanlage erleichtert. Dank der Q-Tech Technologie bleibt der eingestellte Durchfluss auch bei variierenden Druckverhältnissen im System stabil, wodurch eine gleichmäßige Wärmeverteilung sichergestellt wird.

Welche Vorteile bietet das Ventil im Betrieb?

Das Oventrop AQ Thermostatventil ist für den Einsatz in Zweirohrsystemen optimiert und bietet eine hohe Flexibilität bei der Wartung. Der Ventileinsatz kann unter Anlagendruck ausgetauscht werden, was den Aufwand bei Instandhaltungsarbeiten reduziert. Zudem ist das Ventil mit allen Standard Oventrop Ventilgehäusen ab dem Baujahr 1999 kompatibel, die über einen M30 x 1,5 Anschluss verfügen. Die vernickelte Oberfläche sorgt für eine robuste Ausführung.

Technische Daten

• Nennweite: DN 20
• Anschlussgröße: 3/4 Zoll
• Thermostat-Gewindeanschluss: M30 x 1,5
• Ausführung: Eckform
• Nenndruck: PN 10
• Durchsatzkapazität (10 kPa): 10 - 130
• Durchsatzkapazität (15 kPa): 10 - 170
• Oberflächenschutz: Vernickelt
• Bauhöhe: 53 mm
• Länge Anschluss 1: 66 mm

Das Oventrop AQ Thermostatventil mit Q-Tech ist eine Lösung für einen effizienten hydraulischen Abgleich in Zweirohr-Zentralheizungs- und Kühlanlagen. Mit seiner druckunabhängigen Volumenstromregelung und der einfachen Einstellbarkeit über das M30 x 1,5 Gewinde sorgt es für einen optimierten Anlagenbetrieb. Die Möglichkeit zum Austausch des Ventileinsatzes unter Druck sowie die Kompatibilität mit bestehenden Gehäusen ab 1999 machen es zu einer langlebigen Komponente für Heizungssysteme.
