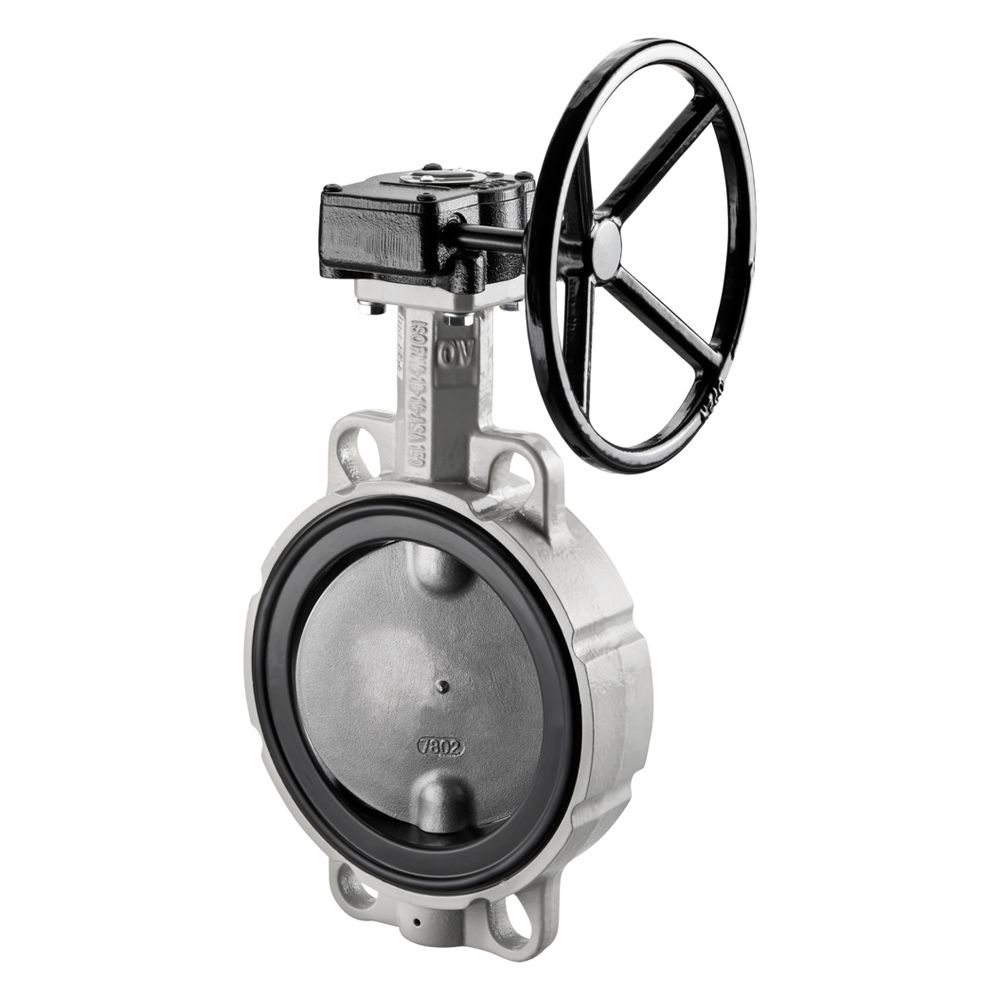

Oventrop Zwischenbau Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 125

Die Oventrop Zwischenbau-Absperrklappe in der Nennweite DN 125 ist eine robuste Armatur für den Einsatz in hydraulischen Systemen. Ausgelegt für einen Nenndruck von PN 16, überzeugt sie durch ihre zentrische Bauweise und die zuverlässige EPDM-Dichtung. Die Bedienung erfolgt komfortabel über ein integriertes Getriebe mit Handrad, was eine präzise Steuerung des Durchflusses ermöglicht. Dank der durchdachten Konstruktion ist für die Installation keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich.

Welche Materialien und Konstruktionsmerkmale zeichnen die Absperrklappe aus?

Die Absperrklappe besteht aus einem hochwertigen Gehäuse aus Gusseisen GGG 40 (GJS-400-15), das für eine lange Lebensdauer beschichtet ist. Sowohl das Klappenblatt als auch die Spindel sind aus rostfreiem Stahl gefertigt, was die Beständigkeit der Armatur in anspruchsvollen Umgebungen erhöht. Die Abdichtung erfolgt durch EPDM, welches sowohl als Dichtung für den Klappenkörper als auch als primäre Spindeldichtung fungiert. Die zentrische Ausführung des Klappenentwurfs sorgt für ein gleichmäßiges Schließverhalten bei einem Ventilwinkel von 90 Grad.

Wie erfolgt die Bedienung und Installation?

Die Armatur ist für die Zwischenbauausführung konzipiert und lässt sich effizient in bestehende Rohrleitungssysteme integrieren. Die Betätigung erfolgt über ein Getriebe, das mit einem Handrad mit einem Durchmesser von 200 mm verbunden ist. Dies ermöglicht eine einfache manuelle Regelung. Mit einer Baulänge von 56 mm ist die Absperrklappe kompakt dimensioniert. Der maximale Druckunterschied bei 20 °C beträgt 16, was den Einsatz in verschiedenen industriellen und gebäudetechnischen Anwendungen ermöglicht.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 16
• Baulänge: 56 mm
• Bedienung: Handrad
• Handraddurchmesser: 200 mm
• Material Gehäuse: Gusseisen GGG 40 (GJS-400-15)
• Material Klappenblatt: Rostfreier Stahl
• Material Spindel: Rostfreier Stahl
• Dichtung: EPDM
• Ventilwinkel: 90 Grad

Die Oventrop Zwischenbau-Absperrklappe bietet eine zuverlässige Lösung zur Durchflussregelung in hydraulischen Anlagen. Durch die Kombination aus robustem Gusseisen-Gehäuse, Komponenten aus rostfreiem Stahl und der EPDM-Dichtung ist eine hohe Betriebssicherheit gegeben. Mit einer Druckstufe von PN 16 und der komfortablen Getriebebedienung über das 200 mm Handrad eignet sich diese Armatur ideal für professionelle Anforderungen, bei denen eine einfache Montage und eine präzise Steuerung in der Nennweite DN 125 gefordert sind.
