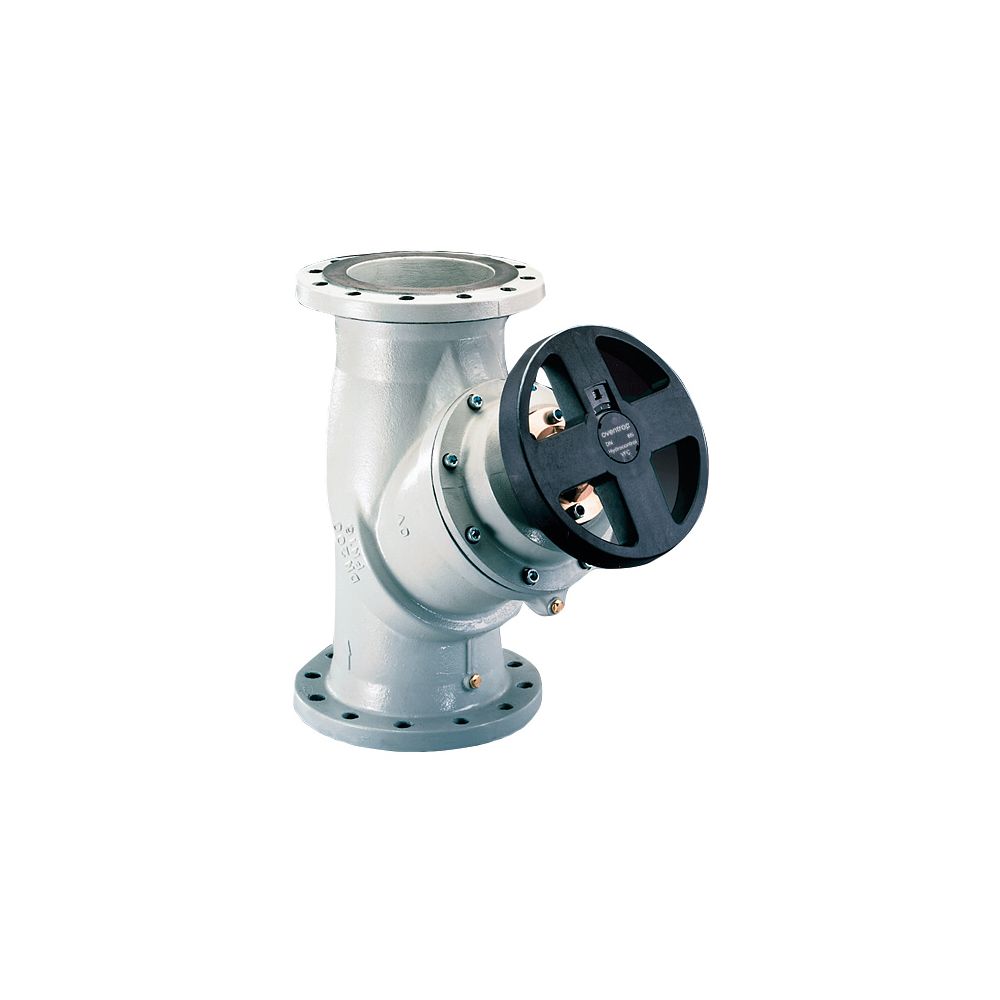

Oventrop Hydrocontrol VFC Strangregulierventil DN 300 PN 16 Flansch ANSI, 2 Messventile, GG 25

Das Oventrop Hydrocontrol VFC Strangregulierventil in der Dimension DN 300 ist eine robuste Armatur für den hydraulischen Abgleich in Heizungsanlagen. Das Ventil in Schrägsitzausführung ist für einen Nenndruck von PN 16 ausgelegt und verfügt über beidseitige Flanschanschlüsse, die nach ANSI Class 150 gebohrt sind. Gefertigt aus hochwertigem Grauguss (EN-GJL-250), bietet es eine zuverlässige Lösung für die präzise Durchflussregulierung in großen Rohrleitungssystemen.

Wie ist das Hydrocontrol VFC konstruiert?

Das Ventilgehäuse besteht aus widerstandsfähigem Grauguss, während das Kopfstück und der Kegel aus Rotguss gefertigt sind. Die Spindel besteht aus entzinkungsbeständigem Messing und ist mit einer wartungsfreien Abdichtung durch einen doppelten EPDM-O-Ring ausgestattet. Der Kegel verfügt über eine Dichtung aus PTFE, was die Langlebigkeit der Armatur unterstützt. Alle wesentlichen Funktionselemente sind auf der Handradseite angeordnet, was die Bedienung und Wartung in der Praxis erleichtert.

Welche Funktionen bietet die Voreinstellung?

Das Strangregulierventil ermöglicht eine jederzeit kontrollierbare und stufenlose Voreinstellung durch eine integrierte Hubbegrenzung. Diese Einstellung ist zudem plombierbar, um unbefugte Änderungen zu verhindern. Zur exakten hydraulischen Einregulierung sind zwei Messventile in Nadeltechnik (G 1/4) montiert. Die Anordnung der Messventile und des F+E-Kugelhahns ist untereinander austauschbar, was eine flexible Anpassung an die jeweiligen Einbaubedingungen vor Ort ermöglicht.

Technische Daten

• Nenndurchmesser: DN 300
• Druckstufe: PN 16
• Kvs-Wert: 1600
• Werkstoff: Grauguss (EN-GJL-250)
• Anschlussart: Flansch nach ANSI Class 150
• Bedienhöhe: 515 mm
• Durchmesser Handrad: 300 mm
• Messanschlüsse: 2x G 1/4 Nadeltechnik

Das Oventrop Hydrocontrol VFC Strangregulierventil überzeugt durch seine solide Verarbeitung aus Grauguss und die präzise Einstellbarkeit mittels Hubbegrenzung. Mit einem Kvs-Wert von 1600 und der Auslegung auf PN 16 eignet es sich ideal für anspruchsvolle hydraulische Abgleiche in Heizungssystemen. Die Kombination aus wartungsfreier Spindelabdichtung und der Möglichkeit zur Plombierung der Voreinstellung sorgt für eine dauerhaft zuverlässige und sichere Betriebsweise in industriellen oder gewerblichen Anlagen.
