Beschreibung

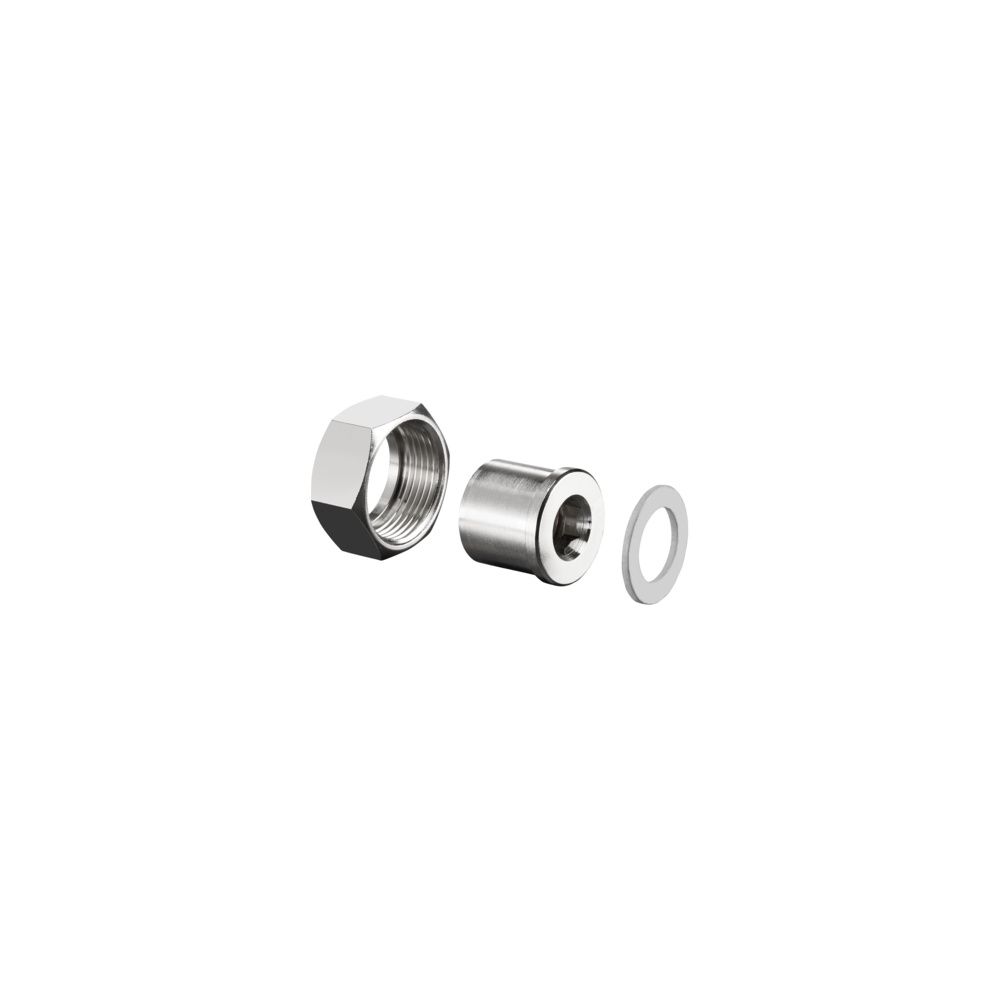

Oventrop Verschraubung, flachdichtend zur Bypassleitung DN 20 3/4" Innengewinde und Überwurfmutter 11/8" Innengewinde
Die Oventrop Verschraubung ist eine flachdichtende Verbindungslösung, die speziell für den Einsatz in Bypassleitungen konzipiert wurde. Mit einer Nennweite von DN 20 und einer Kombination aus einem 3/4 Zoll Innengewinde sowie einer 1 1/8 Zoll Überwurfmutter ermöglicht dieses Bauteil eine zuverlässige Integration in entsprechende Leitungssysteme. Die robuste Ausführung unterstützt eine effiziente Montage im Bereich der Raumklimatisierung.
Welche Eigenschaften zeichnen die Verschraubung aus?
Die 2-teilige Verschraubung ist gerade geformt und zeichnet sich durch ihre materialgerechte Konstruktion aus. Während der Anschluss 1 aus Stahl gefertigt und vernickelt ist, besteht der Anschluss 2 aus Messing (CuZn39Pb3), das ebenfalls eine vernickelte Oberfläche aufweist. Diese Materialkombination sorgt für Stabilität im Betrieb. Die flachdichtende Verbindung wird durch eine Dichtung aus Polytetrafluorethylen unterstützt, was eine sichere Abdichtung ohne den Einsatz von Spezialwerkzeugen ermöglicht.
Wie erfolgt die Installation?
Die Installation gestaltet sich unkompliziert, da keine besondere Verarbeitungstechnik erforderlich ist. Die Verschraubung ist als reduzierendes Element ausgelegt und lässt sich dank der Schlüsselweite von 41 sicher mit handelsüblichem Werkzeug montieren. Durch die exakte Abstimmung der Gewindegrößen und die flachdichtende Ausführung ist eine passgenaue Verbindung in Bypass-Systemen sichergestellt, die den Anforderungen an moderne Haustechnik entspricht.
Technische Daten
- Nenndurchmesser Anschluss 1: 3/4 Zoll (DN 20)
- Nenndurchmesser Anschluss 2: 1 1/8 Zoll
- Ausführung: 2-teilig, gerade
- Material Anschluss 1: Stahl, vernickelt
- Material Anschluss 2: Messing (CuZn39Pb3), vernickelt
- Dichtungsmaterial: Polytetrafluorethylen
- Schlüsselweite: 41
Die Oventrop Verschraubung bietet eine zuverlässige Lösung für die Anbindung von Bypassleitungen. Durch die Kombination aus robustem Stahl und Messing sowie die einfache Montage mittels Schlüsselweite 41 ist sie für den professionellen Einsatz geeignet. Die flachdichtende Konstruktion mit Polytetrafluorethylen-Dichtung stellt eine sichere Verbindung in der Nennweite DN 20 sicher und unterstützt eine effiziente Installation in Raumklimasystemen.
Technische Daten
| Hersteller-Warengruppe | Raumklima |
| Hersteller-Produktgruppe | "Bypass-Combi"/Umrüstventil |
| Hersteller-Artikelnummer | 1019386 |
| Hersteller | Oventrop |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Überwurfmutter |
| Artikelnummer | OVENTROP-1019386 |
| Ausführung | 2-teilig |
| EAN-13 | 4026755118780 |
| Exzentrisch | nein |
| FM-Prüfung | nein |
| Form | gerade |
| Gewicht | 0,14 kg |
| LPCB-Prüfung | nein |
| Material Dichtung | Polytetrafluorethylen (PTFE) |
| Mit Dichtungsmaterial | ja |
| Mit Entleerungsventil | nein |
| Mit Entlüfter | nein |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 1 1/8 Zoll |
| Oberflächenbehandlung Anschluss 1 | unbehandelt |
| Oberflächenbehandlung Anschluss 2 | unbehandelt |
| Oberflächenschutz Anschluss 1 | vernickelt |
| Oberflächenschutz Anschluss 2 | vernickelt |
| Radius des Bogens | 0 |
| Reduzierend | ja |
| Schlüsselweite | 41 |
| UL-Prüfung | nein |
| ULC-Qualitätskennzeichen | nein |
| Verschlossen | nein |
| Werkstoff des Anschlusses 1 | Stahl |
| Werkstoff des Anschlusses 2 | Messing |
| Werkstoffgüte Anschluss 2 | CuZn39Pb3 (CW614N) |
| Winkel des Bogens | 0 |
| WEEE-Nr. | 58807514 |
