Oventrop Montagekanal für Unibo mit Absperrung

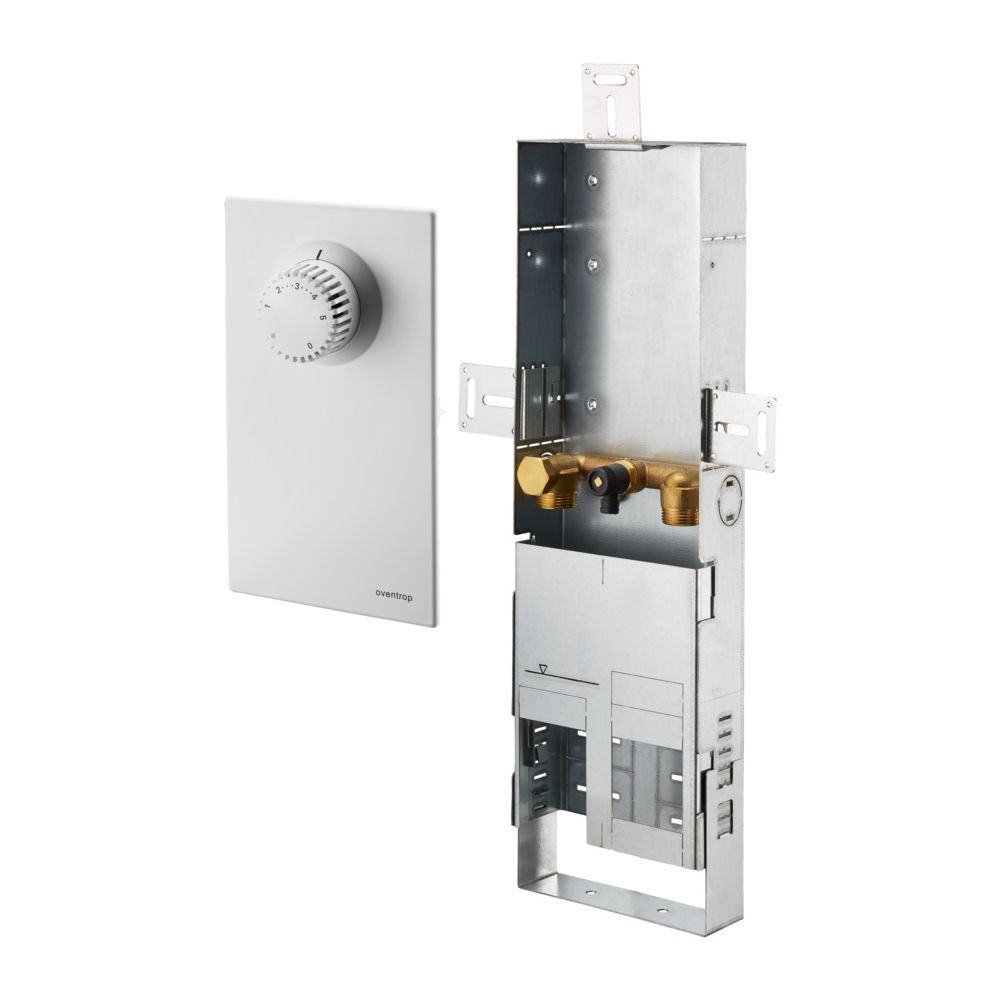

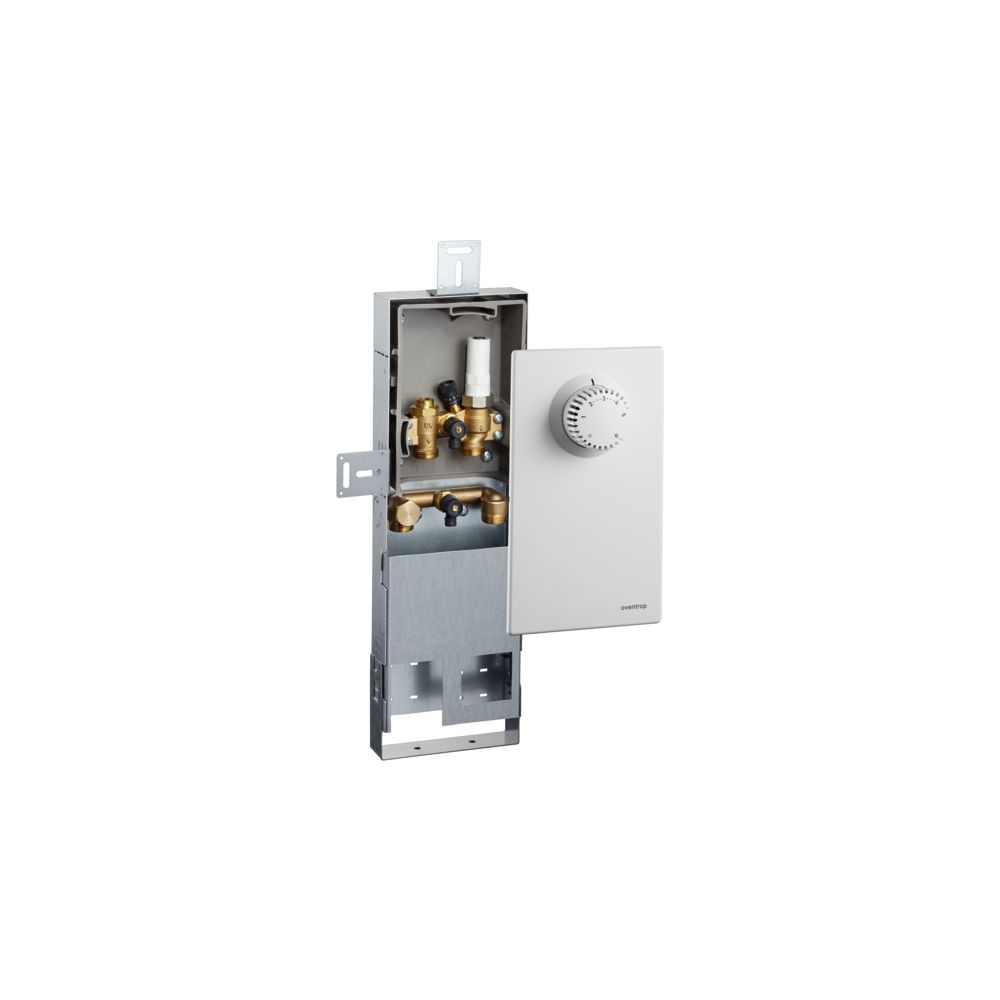

Der Oventrop Montagekanal für Unibox mit Absperrung dient der effizienten Verlegung von Rohrleitungen aus dem Boden in die Wand. Er ist für den Einsatz in Massiv- und Leichtbauwänden konzipiert und ermöglicht eine verteilerlose Anbindung sowie die raumweise Absperrung von Flächenheizkreisen. Gefertigt aus verzinktem Stahlblech, bietet das System eine flexible Lösung für die präzise Positionierung der Unibox. Durch den verstellbaren Ausziehfuß und anpassbare Winkel lässt sich das Element exakt auf die baulichen Gegebenheiten vor Ort abstimmen.

Wie erfolgt die Montage des Kanals?

Der Montagekanal zeichnet sich durch eine einfache Handhabung aus, da der Zusammenbau ohne Schraub- oder Nietarbeiten auskommt. Bei Massivwänden erfolgt die Anpassung der Einbautiefe über verstellbare Winkel, während bei Leichtbauwänden eine direkte Verschraubung an den Profilen möglich ist. Die Unibox kann flexibel kurz vor den Einputzarbeiten in den Kanal eingesetzt werden. Zudem verfügt die Rückwand über zusätzliche Ausnehmungen, die eine Anbindung der Unibox auch aus dem dahinter liegenden Raum erlauben.

Welche Funktionen bietet die Absperreinheit?

Die integrierte Rücklaufabsperrung umfasst ein Absperrventil sowie ein Entlüftungs- und Spülventil. Der Ventilanschluss im Maß G 3/4 ist für Oventrop Klemmringverschraubungen ausgelegt. Für die Raumtemperaturregelung ist der Kanal für den Anschluss verschiedener mechanischer oder elektrischer Ferngeber und Fernfühler vorbereitet, wobei entsprechende Sollbruchstellen als Anschlussöffnungen dienen. Eine spezielle Abdeckung für die Unibox ist im Lieferumfang enthalten.

Technische Daten

• Höhe: 440 bis 490 mm
• Breite: 160 mm
• Bautiefe: 57 mm
• Thermostatanschluss: M30 x 1,5
• Ventilanschluss: G 3/4
• Material: Verzinktes Stahlblech

Dieser Montagekanal ermöglicht eine fachgerechte und exakte Installation der Unibox in unterschiedlichen Wandaufbauten. Mit einer variablen Höhe von 440 bis 490 mm, einer Breite von 160 mm und einer Bautiefe von 57 mm bietet er eine robuste Basis für die Flächenheizungsanbindung. Die integrierte Absperrung mit G 3/4 Anschluss sowie die Vorbereitung für Fernfühler mit M30 x 1,5 Anschluss unterstützen eine zuverlässige und komfortable Raumtemperaturregelung in verschiedenen Anwendungsbereichen.

Lieferumfang

• 1x Oventrop Montagekanal für Unibox
• 1x Abdeckung für Unibox
