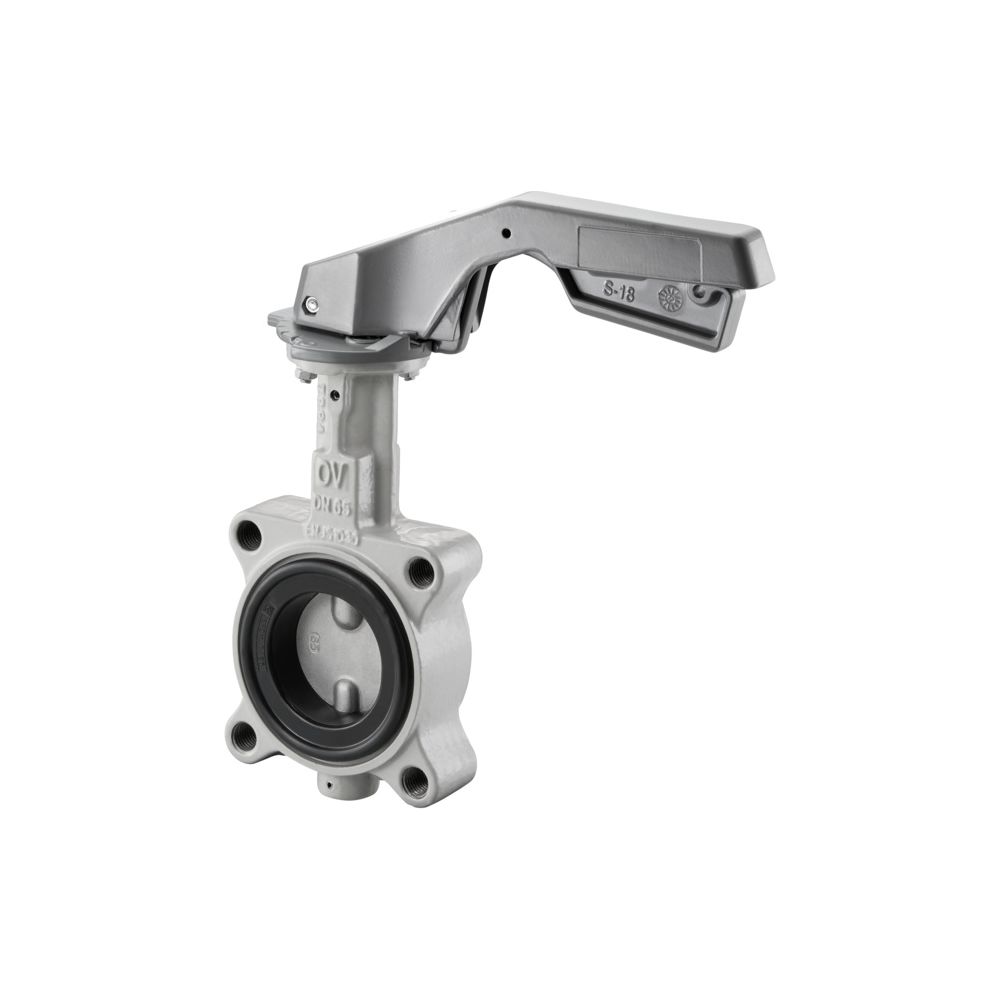

Oventrop Mittelflansch Absperrklappe mit Hebel PN 16 EPDM Dichtung, DN 150

Die Oventrop Mittelflansch-Absperrklappe mit Hebel in der Ausführung DN 150 ist eine robuste Armatur für den Einsatz in Rohrleitungssystemen. Sie ist für den Einbau zwischen Flanschen gemäß DIN EN 1092-2 konzipiert und für einen maximalen Betriebsdruck von 16 bar ausgelegt. Dank der hochwertigen Materialkombination aus Sphäroguss und Edelstahl eignet sich die Klappe für einen weiten Temperaturbereich von -20 °C bis +120 °C. Ein verlängerter Ansatz ermöglicht zudem eine einfache Isolierung der Armatur.

Welche konstruktiven Merkmale zeichnen die Absperrklappe aus?

Die Absperrklappe ist in einer zentrischen Bauweise ausgeführt und verfügt über ein Gehäuse aus EN-GJS-400-15 Sphäroguss, das für eine hohe Stabilität sorgt. Die Spindel besteht aus rostfreiem Edelstahl (AISI420), während das Klappenblatt aus Edelstahl (AISI316) gefertigt ist. Die Abdichtung erfolgt über eine EPDM-Dichtung, die eine zuverlässige Funktion im spezifizierten Druck- und Temperaturbereich sicherstellt. Die Bedienung erfolgt komfortabel über einen Hebel, der eine präzise Steuerung des Durchflusses ermöglicht.

Wie erfolgt die Montage der Armatur?

Die Mittelflanschausführung ist für den Einbau zwischen zwei Flanschen nach DIN EN 1092-2 vorgesehen. Aufgrund der durchdachten Konstruktion ist für die Installation keine spezielle Verarbeitungstechnik oder der Einsatz von Spezialwerkzeug erforderlich. Der verlängerte Ansatz des Gehäuses unterstützt dabei eine fachgerechte Isolierung der Rohrleitung, was die Armatur besonders für Anwendungen in der Heizungs- und Klimatechnik qualifiziert.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss EN-GJS-400-15
• Material Klappenblatt: Edelstahl AISI316
• Material Spindel: Edelstahl AISI420
• Dichtung: EPDM
• Bedienung: Hebel
• Baulänge: 56 mm
• Max. Betriebsdruck: 16 bar

Diese Oventrop Absperrklappe überzeugt durch ihre langlebige Materialwahl und die einfache Handhabung bei der Montage. Mit einer Druckfestigkeit von PN 16 und einem Temperaturbereich von -20 °C bis +120 °C bietet sie eine zuverlässige Lösung für anspruchsvolle hydraulische Anwendungen. Die Kombination aus hochwertigem Sphäroguss-Gehäuse und Edelstahl-Komponenten ermöglicht eine robuste Funktionalität im täglichen Betrieb.
