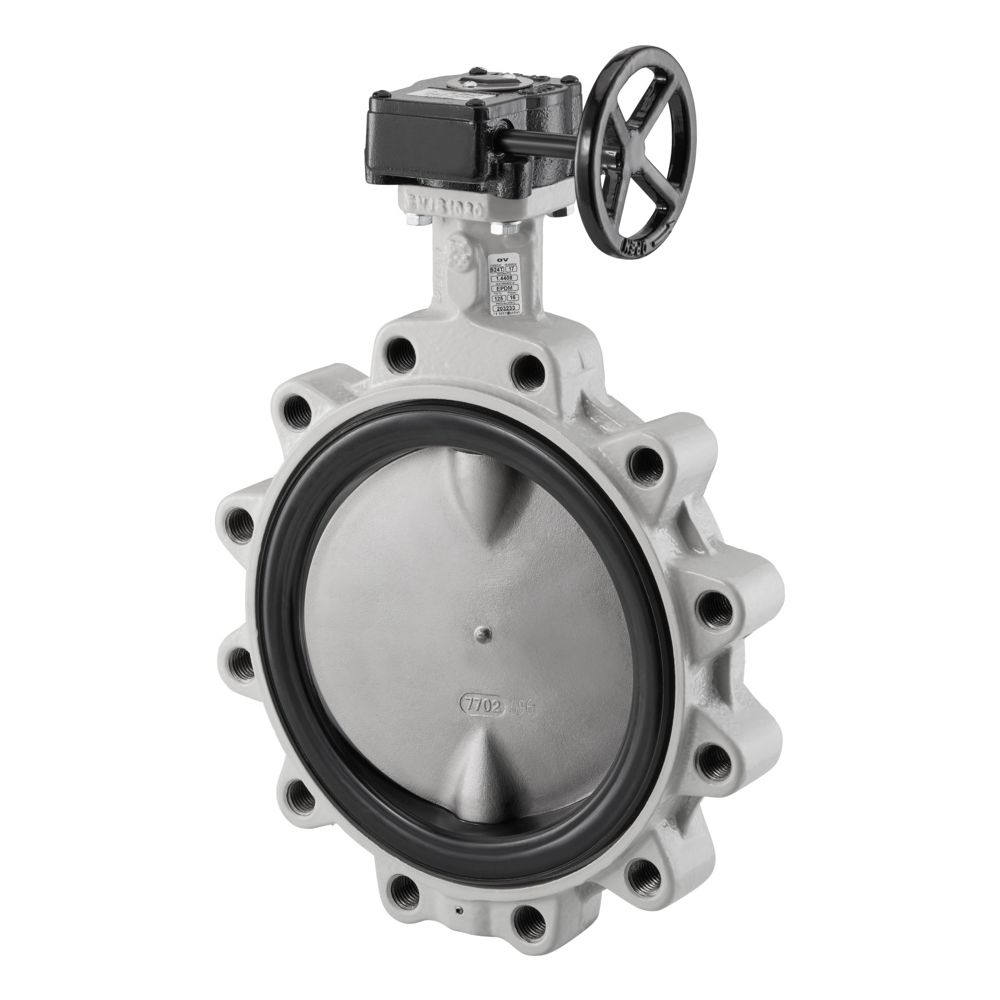

Oventrop Mittelflansch Absperrklappe mit Getriebe PN 16 EPDM Dichtung, DN 600

Die Oventrop Mittelflansch-Absperrklappe in der Nennweite DN 600 ist eine robuste Armatur für anspruchsvolle industrielle Anwendungen. Ausgestattet mit einer Getriebeübersetzung und einer EPDM-Dichtung, ist sie für einen Betriebsdruck von bis zu 16 bar ausgelegt. Die Konstruktion ermöglicht den zuverlässigen Einbau zwischen Flanschen gemäß DIN EN 1092-2 und eignet sich durch den verlängerten Ansatz ideal für isolierte Rohrleitungssysteme.

Wie ist die Absperrklappe konstruiert?

Die Absperrklappe zeichnet sich durch eine hochwertige Materialwahl aus, die Langlebigkeit und Stabilität sicherstellt. Das Gehäuse besteht aus Sphäroguss (EN-GJS-400-15), während die Spindel aus Edelstahl (AISI420) und die Scheibe aus Edelstahl (AISI316) gefertigt sind. Die zentrische Bauweise und die EPDM-Dichtung sorgen für eine präzise Abdichtung im Betrieb. Dank des verlängerten Ansatzes lässt sich die Armatur problemlos in isolierte Systeme integrieren, ohne die Funktionalität der Betätigung einzuschränken.

Wie erfolgt die Bedienung der Armatur?

Die Steuerung der Absperrklappe erfolgt komfortabel über ein Handrad mit einem Durchmesser von 600 mm. Die integrierte Getriebeübersetzung ermöglicht eine präzise und leichtgängige Betätigung des Ventils, selbst bei der großen Nennweite von DN 600. Für die Montage sind keine speziellen Werkzeuge oder aufwendige Verarbeitungstechniken erforderlich, was die Installation in bestehende Anlagen effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 600
• Druckstufe: PN 16
• Betriebstemperatur: -20 °C bis +120 °C
• Gehäusematerial: Sphäroguss (EN-GJS-400-15)
• Dichtungsmaterial: EPDM
• Spindelmaterial: Edelstahl (AISI420)
• Scheibenmaterial: Edelstahl (AISI316)
• Baulänge: 154 mm
• Bedienung: Handrad
• Rohraußendurchmesser: 825 mm

Diese Oventrop Absperrklappe bietet eine zuverlässige Lösung für die Durchflussregelung in Systemen mit einem Betriebsdruck von bis zu 16 bar. Durch die Kombination aus widerstandsfähigem Sphäroguss-Gehäuse, Edelstahlkomponenten und der EPDM-Dichtung ist sie für einen Temperaturbereich von -20 °C bis +120 °C ausgelegt. Die einfache Handhabung über das Getriebe und die normgerechte Ausführung nach DIN EN 1092-2 machen sie zu einer effizienten Wahl für professionelle hydraulische Installationen.
