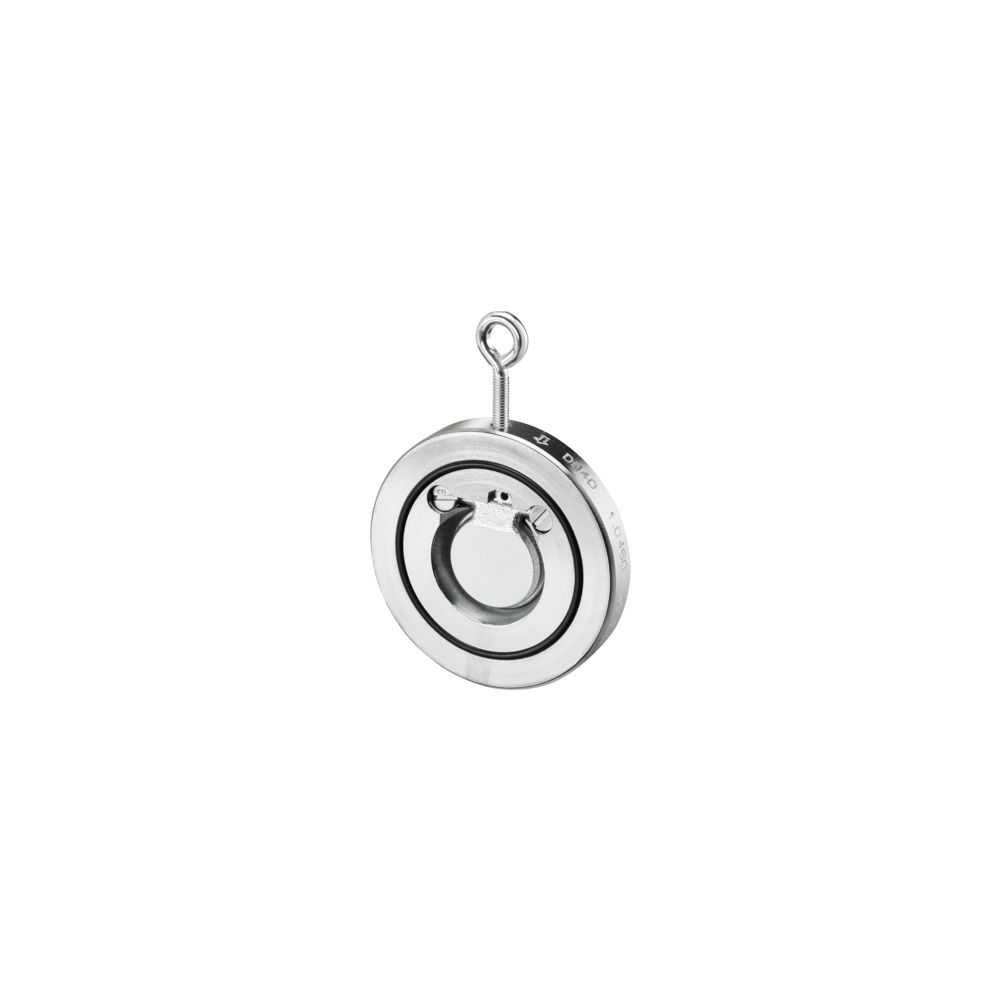

Oventrop Rückschlagklappe PN 16 Stahl DN 80 Zwischenbauausführung

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrnetzen, die für den Betrieb mit nicht aggressiven Flüssigkeiten konzipiert wurde. Mit einer Druckstufe von PN 16 und einem Nenndurchmesser von DN 80 eignet sich das Bauteil für die Montage zwischen Flanschen gemäß EN 1092-2. Die Konstruktion aus verzinktem Stahl in Kombination mit einer EPDM-Dichtung sorgt für eine zuverlässige Funktionalität in verschiedenen industriellen und gebäudetechnischen Anwendungen.

Welche Eigenschaften zeichnen die Rückschlagklappe aus?

Die Rückschlagklappe ist als Scharnierklappe ausgeführt und bietet eine hohe Flexibilität bei der Installation. Sie kann sowohl in horizontalen als auch in vertikalen Rohrleitungen verbaut werden. Für einen einwandfreien Betrieb ist bei vertikalem Durchfluss darauf zu achten, dass sich die Klappe nach oben öffnen lässt. Bei einer horizontalen Installation muss die Klappenaufhängung zwingend oben positioniert sein. Das Gehäuse sowie die Klappe bestehen aus verzinktem Stahl, während die EPDM-Dichtung für eine sichere Abdichtung sorgt. Die maximale Durchflussgeschwindigkeit ist auf 3 m/s begrenzt.

Welche technischen Rahmenbedingungen gelten für den Betrieb?

Das Ventil ist für einen Temperaturbereich von -10 °C bis 120 °C ausgelegt, was den Einsatz in unterschiedlichen thermischen Umgebungen ermöglicht. Die Montage gestaltet sich unkompliziert, da keine spezielle Verarbeitungstechnik oder besonderes Werkzeug erforderlich ist. Die Ausführung als Zwischenbauklappe ermöglicht eine platzsparende Integration in bestehende Rohrleitungssysteme, wobei die Druckstufe von PN 16 sowohl für den Artikel als auch für die Flanschverbindung maßgeblich ist.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 16
• Ventilform: Scharnierklappe
• Material Gehäuse: Verzinkter Stahl
• Material Dichtung: EPDM
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Durchflussgeschwindigkeit: 3 m/s

Die Oventrop Rückschlagklappe DN 80 bietet eine langlebige Absicherung für Rohrnetze mit nicht aggressiven Medien. Durch die robuste Bauweise aus verzinktem Stahl und die EPDM-Dichtung ist ein zuverlässiger Betrieb bei Temperaturen bis 120 °C sichergestellt. Die einfache Montage zwischen PN 16 Flanschen sowie die flexible Einbaulage machen dieses Ventil zu einer vielseitigen Komponente für hydraulische Systeme.
