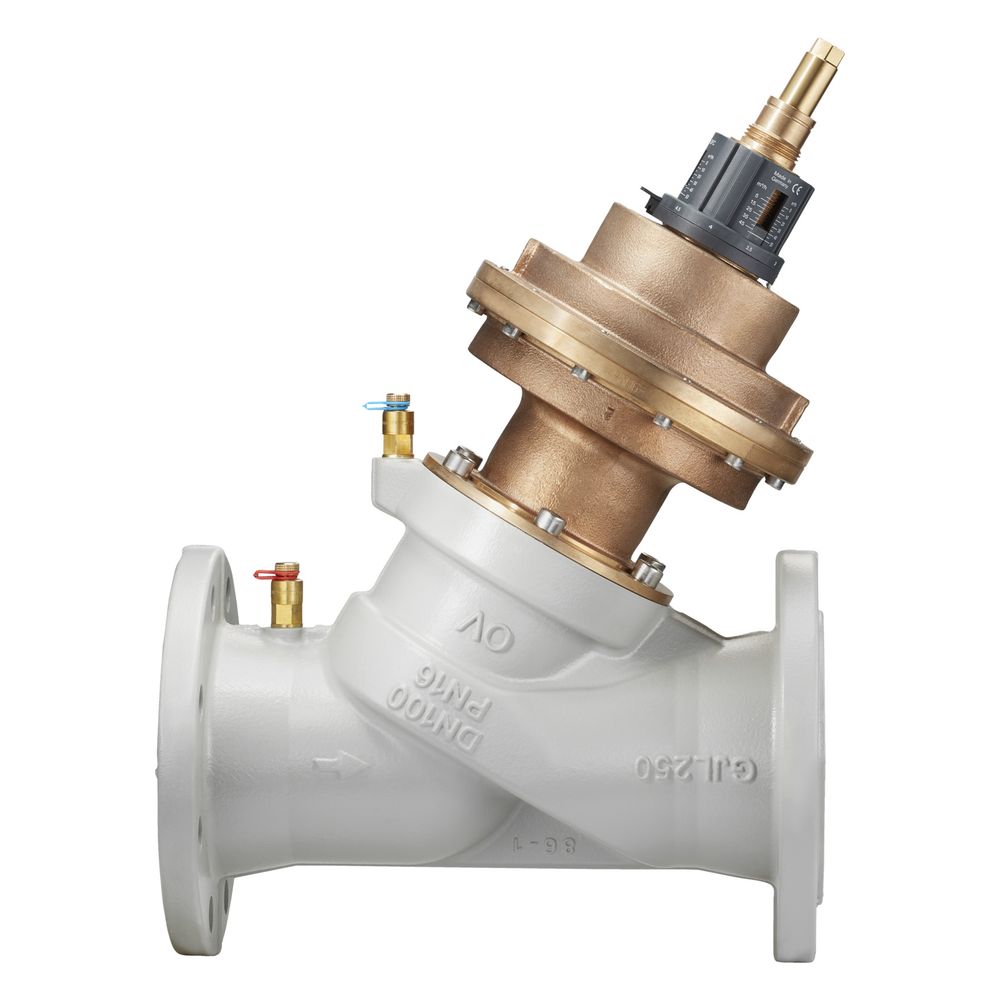

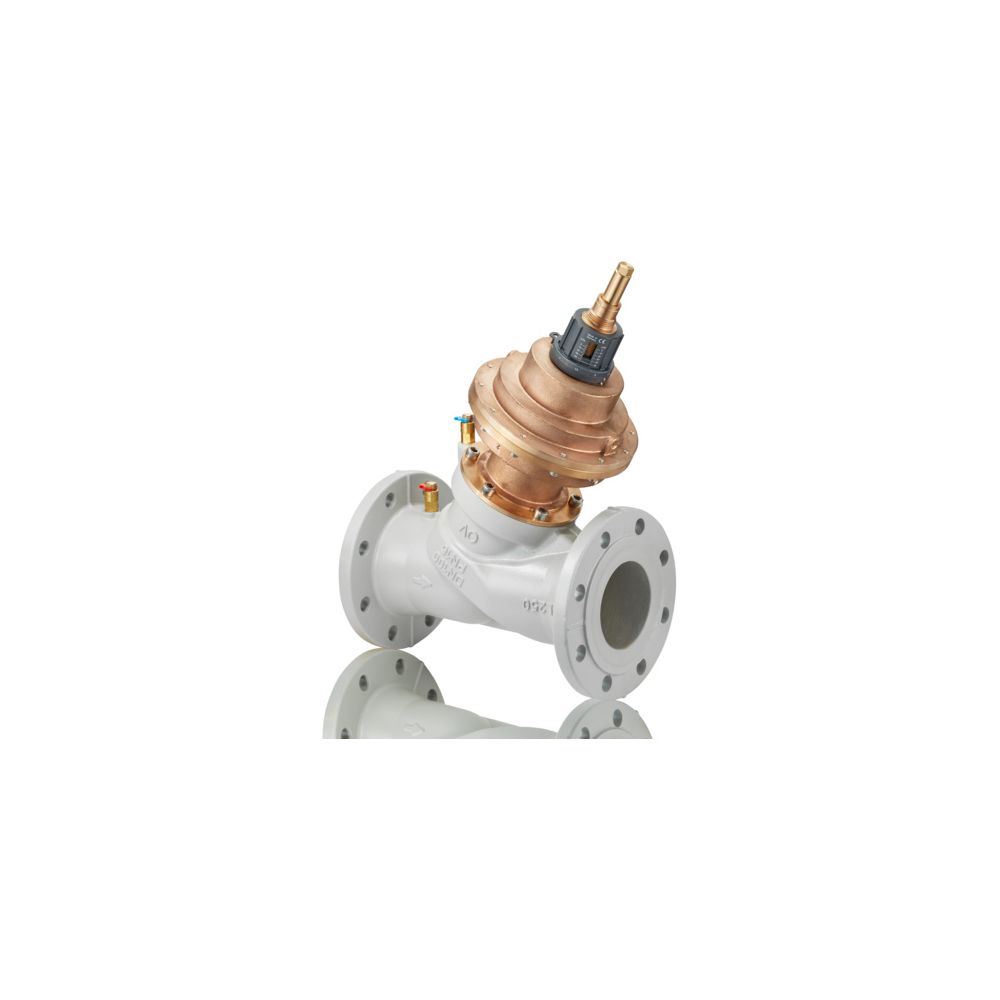

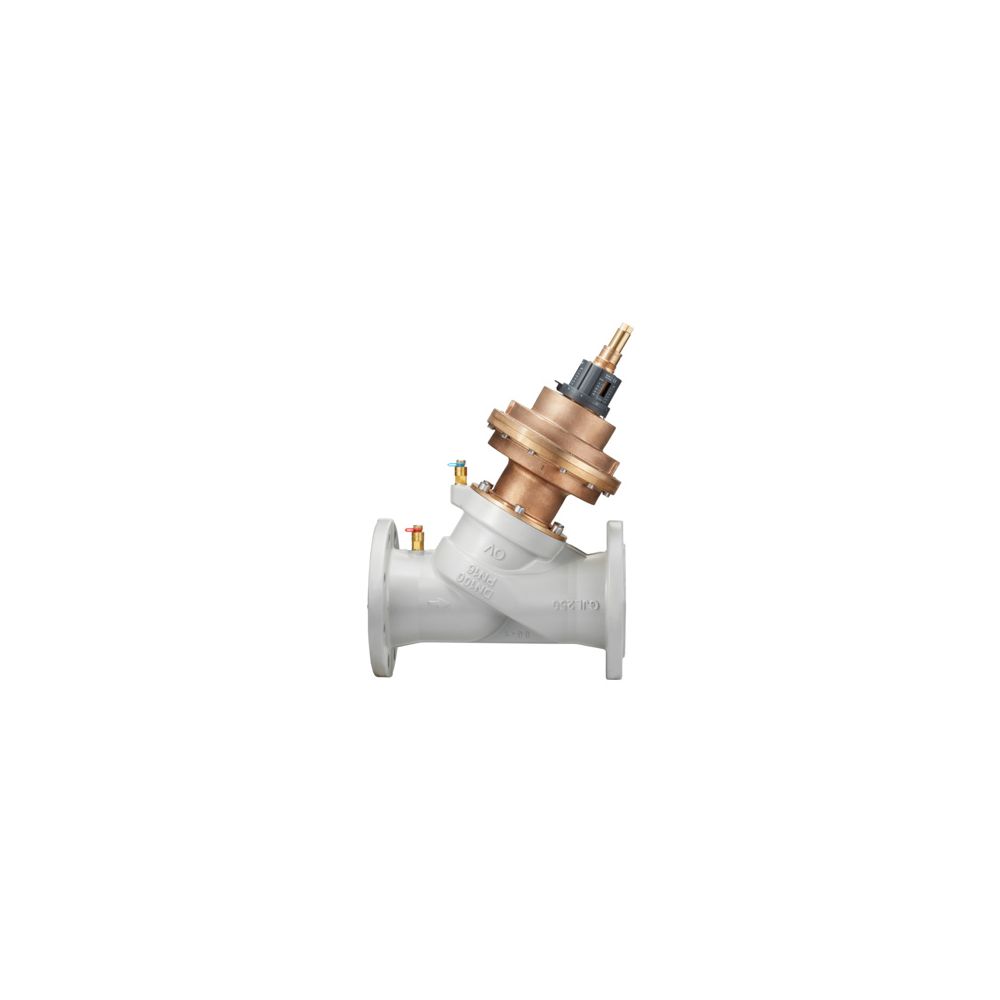

Oventrop Regulierventil Cocon QF DN 150 PN 16 DIN Flansch, bis 150 m3/h

Das Oventrop Regulierventil Cocon QFC in der Dimension DN 150 ist ein kombiniertes Regel- und Regulierventil, das für den hydraulischen Abgleich in Heiz- und Kühlsystemen konzipiert ist. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil in einer robusten Einheit aus Gusseisen. Mit einer Druckstufe von PN 16 und einem Volumenstrom von 36 bis 150 m3/h eignet sich das Ventil für geschlossene Wasserkreisläufe wie Zentralheizungsanlagen, Kühldecken, Fußbodenheizungen oder Gebläsekonvektoren.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Ventil ermöglicht eine automatische Durchflussregelung, wodurch der hydraulische Abgleich im System sichergestellt wird. Durch die Kombination aus Durchflussregler und Regelventil kann der Volumenstrom präzise auf den Bedarf der jeweiligen Anlage angepasst werden. Dies trägt zu einer stabilen Betriebsweise in Heiz- und Kühlsystemen bei. Die manuelle Sollwertvorgabe erlaubt dabei eine exakte Justierung der Durchflussmengen, um eine optimale Energieverteilung innerhalb des geschlossenen Wasserkreislaufs zu erreichen.

Welche Möglichkeiten bietet die Regelung der Raumtemperatur?

Zusätzlich zur automatischen Durchflussregelung ist das Cocon QFC für den Einsatz mit Stellantrieben vorgesehen. Durch die Ansteuerung über diese Antriebe lässt sich der Durchfluss variabel verändern, was eine direkte Regelung der Raumtemperatur ermöglicht. Dies macht das Ventil zu einer vielseitigen Komponente für anspruchsvolle Anwendungen in der Gebäudetechnik, bei denen eine dynamische Anpassung an den aktuellen Wärmebedarf erforderlich ist.

Technische Daten

• Nenndurchmesser: DN 150
• Druckstufe: PN 16
• Volumenstrom: 36 - 150 m3/h
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Anschlussart: Flansch nach EN 1092-2
• Max. Differenzdruck: 400 kPa
• Mediumtemperatur: -10 °C bis 120 °C
• Länge: 480 mm
• Bauhöhe: 520 mm

Das Oventrop Cocon QFC überzeugt durch seine robuste Bauweise aus Gusseisen und die Kombination aus automatischem Durchflussregler und Regelventil. Mit einem Volumenstrom von bis zu 150 m3/h und einer Eignung für Temperaturen von -10 °C bis 120 °C bietet es eine leistungsstarke Lösung für den hydraulischen Abgleich und die präzise Temperaturregelung in komplexen Heiz- und Kühlsystemen. Die Integration in bestehende Anlagen erfolgt über DIN-Flansche ohne Spezialwerkzeug.
