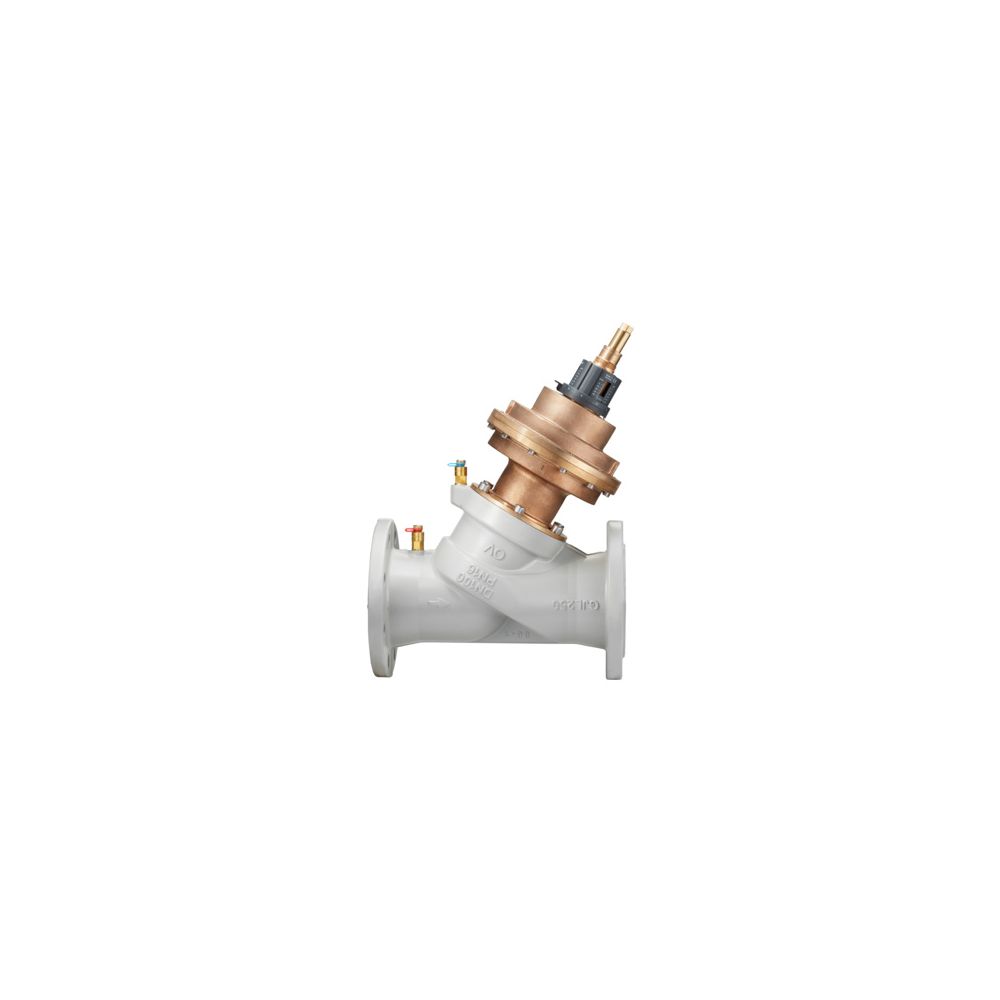

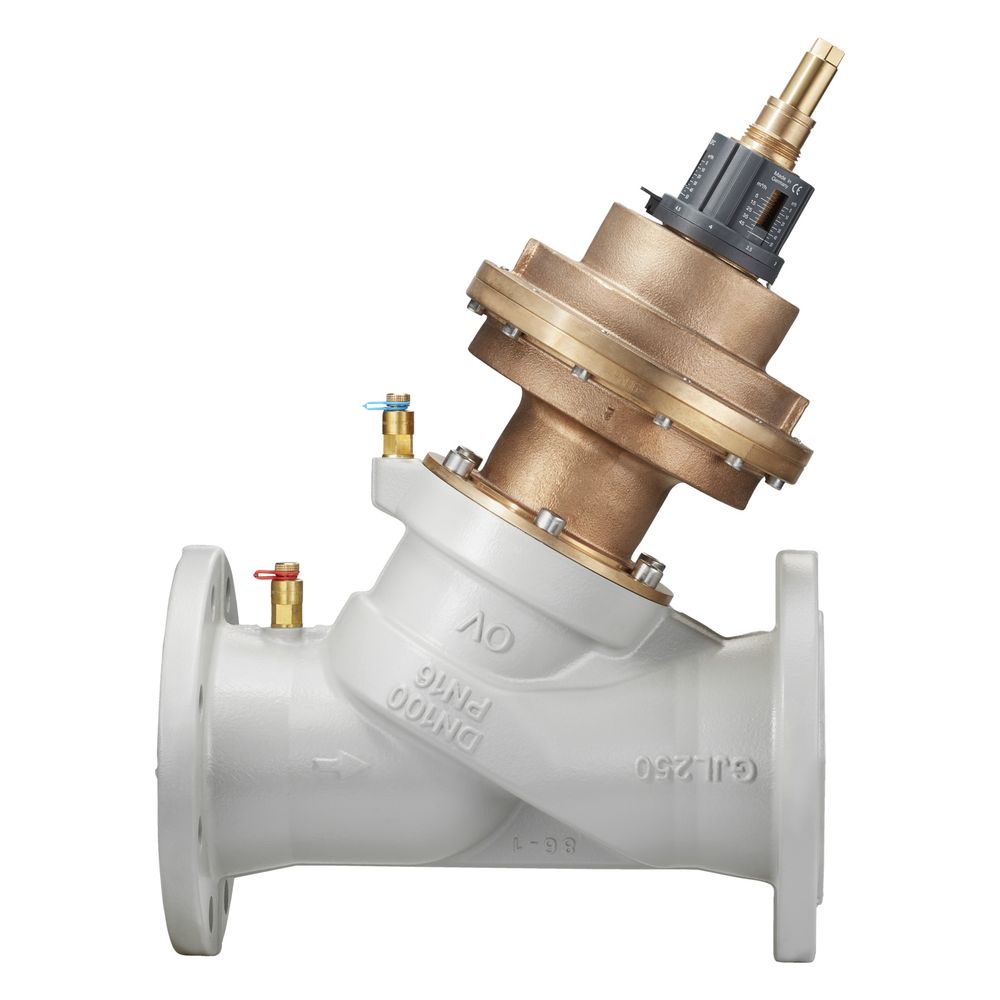

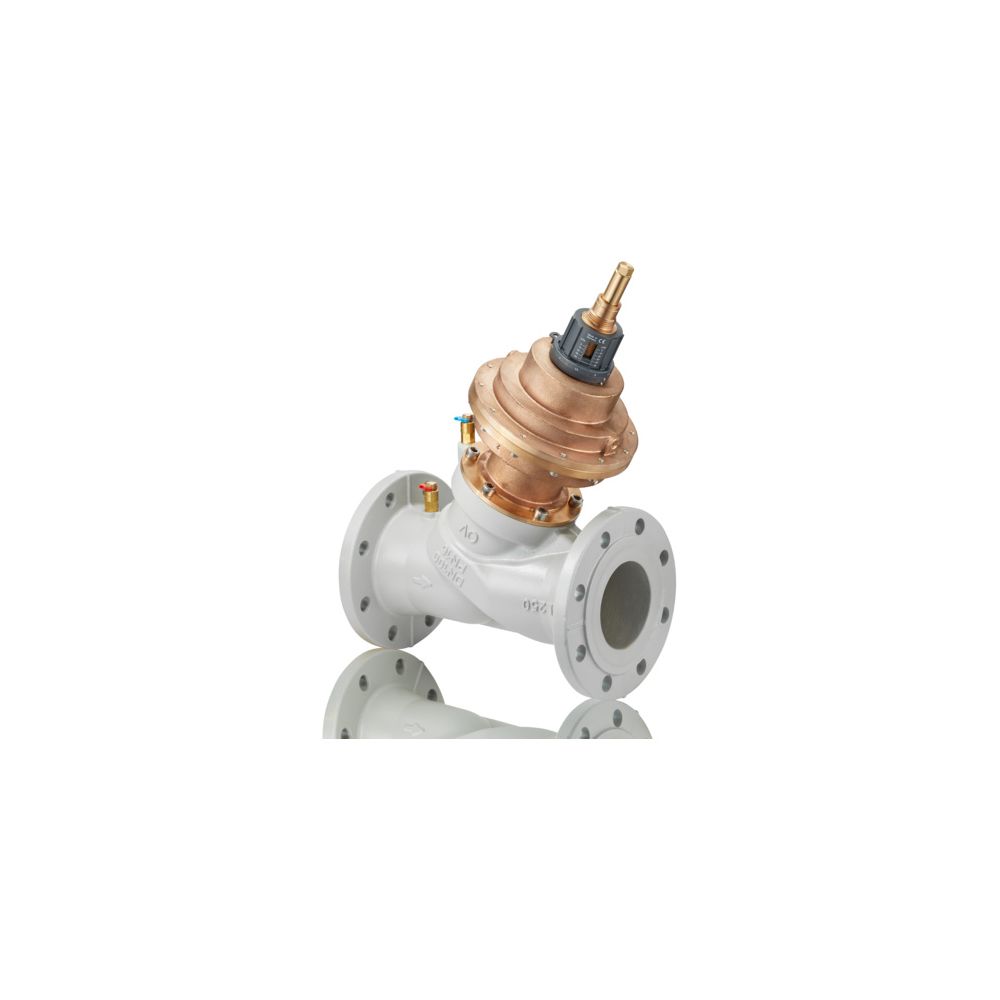

Oventrop Regulierventil Cocon QF DN 65 PN 16 DIN Flansch, bis 20 m3/h

Das Oventrop Regulierventil Cocon QFC in der Dimension DN 65 ist ein kombiniertes Regel- und Regulierventil, das für den hydraulischen Abgleich in Heiz- und Kühlsystemen mit geschlossenem Wasserkreislauf konzipiert ist. Es vereint einen automatisch arbeitenden Durchflussregler mit einer manuell einstellbaren Sollwertvorgabe und einem Regelventil. Das aus Gusseisen gefertigte Ventil ist für einen Volumenstrom von 5 bis 20 m3/h ausgelegt und eignet sich für den Einsatz in Zentralheizungsanlagen, Fußbodenheizungen, Kühldecken sowie Fan-Coil-Anlagen und Gebläsekonvektoren.

Wie unterstützt das Cocon QFC den hydraulischen Abgleich?

Das Ventil ermöglicht eine präzise und automatische Durchflussregelung, wodurch ein effizienter hydraulischer Abgleich im System sichergestellt wird. Durch die Kombination aus Durchflussregler und Regelventil kann der Durchfluss exakt auf den Bedarf abgestimmt werden. In Verbindung mit optionalen Stellantrieben lässt sich zudem die Raumtemperatur durch eine gezielte Veränderung des Durchflusses steuern. Die Konstruktion ist für den Betrieb mit Wasser sowie Glykolgemischen optimiert und bietet eine hohe Flexibilität bei der Anlagenplanung.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Gehäuse besteht aus robustem Gusseisen (GJL-250) und ist für einen Betriebsdruck bis PN 16 ausgelegt. Die Installation erfolgt über DIN-Flansche nach EN 1092-2, was eine Integration in Rohrleitungssysteme ermöglicht. Das Ventil ist für einen Temperaturbereich von -10 °C bis 120 °C geeignet und hält einem maximalen Differenzdruck von 400 kPa stand. Zur Überwachung und Inbetriebnahme sind zwei Classic Messventile werkseitig montiert.

Technische Daten

• Nenndurchmesser: DN 65
• Volumenstrom: 5 - 20 m3/h
• Druckstufe: PN 16
• Max. Differenzdruck: 400 kPa
• Gehäusewerkstoff: Gusseisen (GJL-250)
• Anschlussart: Flansch nach EN 1092-2
• Mediumtemperatur: -10 °C bis 120 °C
• Bauhöhe: 370 mm
• Baulänge: 290 mm

Das Oventrop Cocon QFC Regulierventil bietet eine Lösung für die präzise Durchflussregelung in Heiz- und Kühlsystemen. Mit seinem Volumenstrom von 5 bis 20 m3/h und der robusten Ausführung aus Gusseisen für Drücke bis PN 16 ist es für den dauerhaften Einsatz in geschlossenen Kreisläufen ausgelegt. Die einfache Handhabung und die Möglichkeit zur Ansteuerung über Stellantriebe machen es zu einer effizienten Komponente für den hydraulischen Abgleich und die bedarfsgerechte Temperaturregelung.
