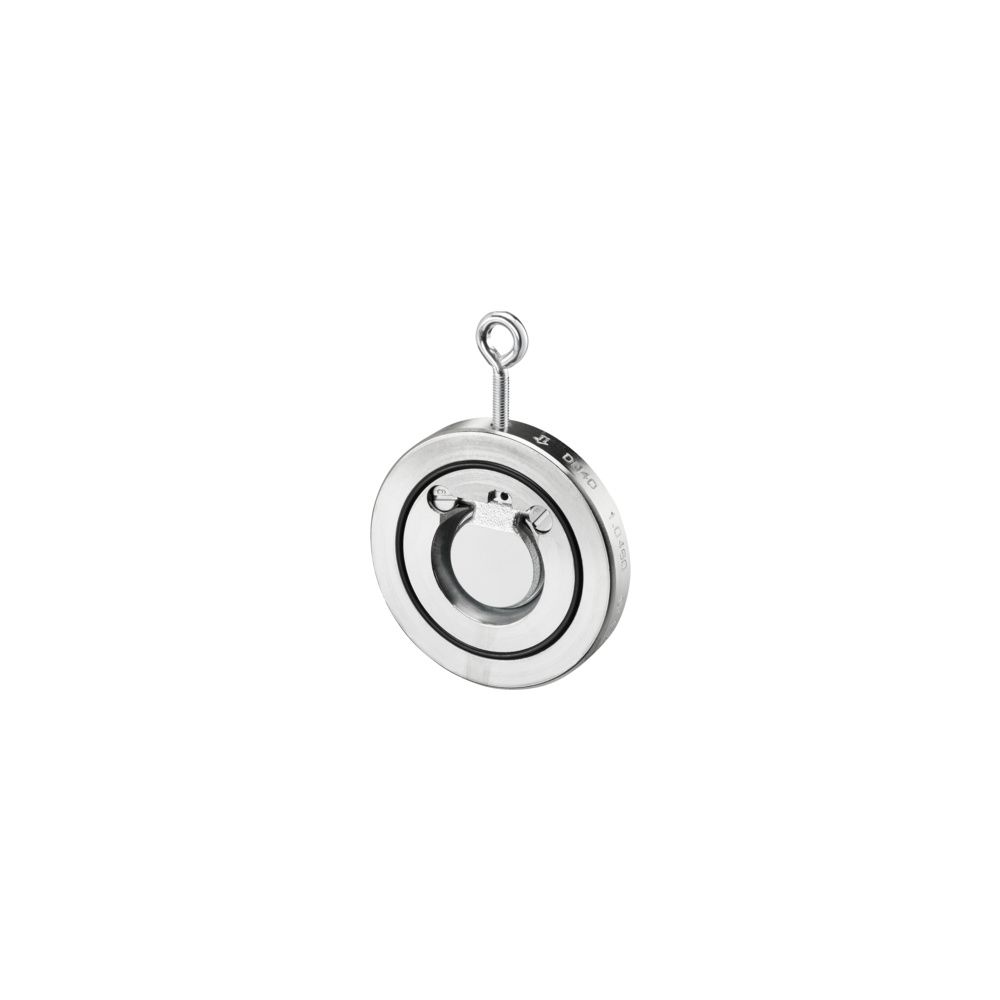

Oventrop Rückschlagklappe PN 16 Stahl DN 400 Zwischenbauausführung

Die Oventrop Rückschlagklappe in Zwischenbauausführung ist eine robuste Lösung für den Einsatz in Rohrnetzen mit nicht aggressiven Flüssigkeiten. Ausgelegt für eine Druckstufe von PN 16 und einen Nenndurchmesser von DN 400, dient dieses Bauteil der zuverlässigen Rückflussverhinderung. Die Konstruktion aus verzinktem Stahl in Kombination mit einer EPDM-Dichtung sorgt für eine langlebige Funktionalität in verschiedenen gebäudetechnischen Anwendungen.

Wo lässt sich die Rückschlagklappe einsetzen?

Die Rückschlagklappe ist für die Montage zwischen Flanschen nach EN 1092-2 konzipiert. Sie eignet sich für allgemeine Einsätze, bei denen nicht aggressive Medien transportiert werden. Die Installation ist sowohl in horizontaler als auch in vertikaler Einbaulage möglich, wobei spezifische Anforderungen an die Ausrichtung der Klappenaufhängung zu beachten sind. Bei horizontalem Durchfluss muss die Aufhängung oben positioniert sein, während bei vertikalem Durchfluss die Klappe so eingebaut werden muss, dass sie sich nach oben öffnen lässt. Die maximale Durchflussgeschwindigkeit für den Betrieb liegt bei 3 m/s.

Welche technischen Merkmale zeichnen das Ventil aus?

Das Gehäuse sowie die Klappe bestehen aus verzinktem Stahl. Die Abdichtung erfolgt über eine EPDM-Dichtung, die für einen Temperaturbereich von -10 °C bis 120 °C ausgelegt ist. Das Ventil ist als Scharnierklappe ausgeführt und kommt ohne Schließfeder aus. Für die Montage ist keine spezielle Verarbeitungstechnik oder besonderes Spezialwerkzeug erforderlich, was die Integration in bestehende Systeme effizient gestaltet.

Technische Daten

• Nenndurchmesser: DN 400
• Druckstufe: PN 16
• Material: Verzinkter Stahl
• Dichtungsmaterial: EPDM
• Ventilform: Scharnierklappe
• Max. Mediumtemperatur: 120 °C
• Min. Mediumtemperatur: -10 °C
• Max. Durchflussgeschwindigkeit: 3 m/s
• Einbaulage: Horizontal oder vertikal

Die Oventrop Rückschlagklappe überzeugt durch ihre solide Verarbeitung aus verzinktem Stahl und ihre flexible Einsetzbarkeit in Rohrnetzen. Mit einer Druckstufe von PN 16 und einem Nenndurchmesser von DN 400 ist sie für Anwendungen mit nicht aggressiven Flüssigkeiten ausgelegt. Die einfache Montage und der weite Temperaturbereich von -10 °C bis 120 °C machen sie zu einer verlässlichen Komponente für eine effiziente hydraulische Absicherung.
