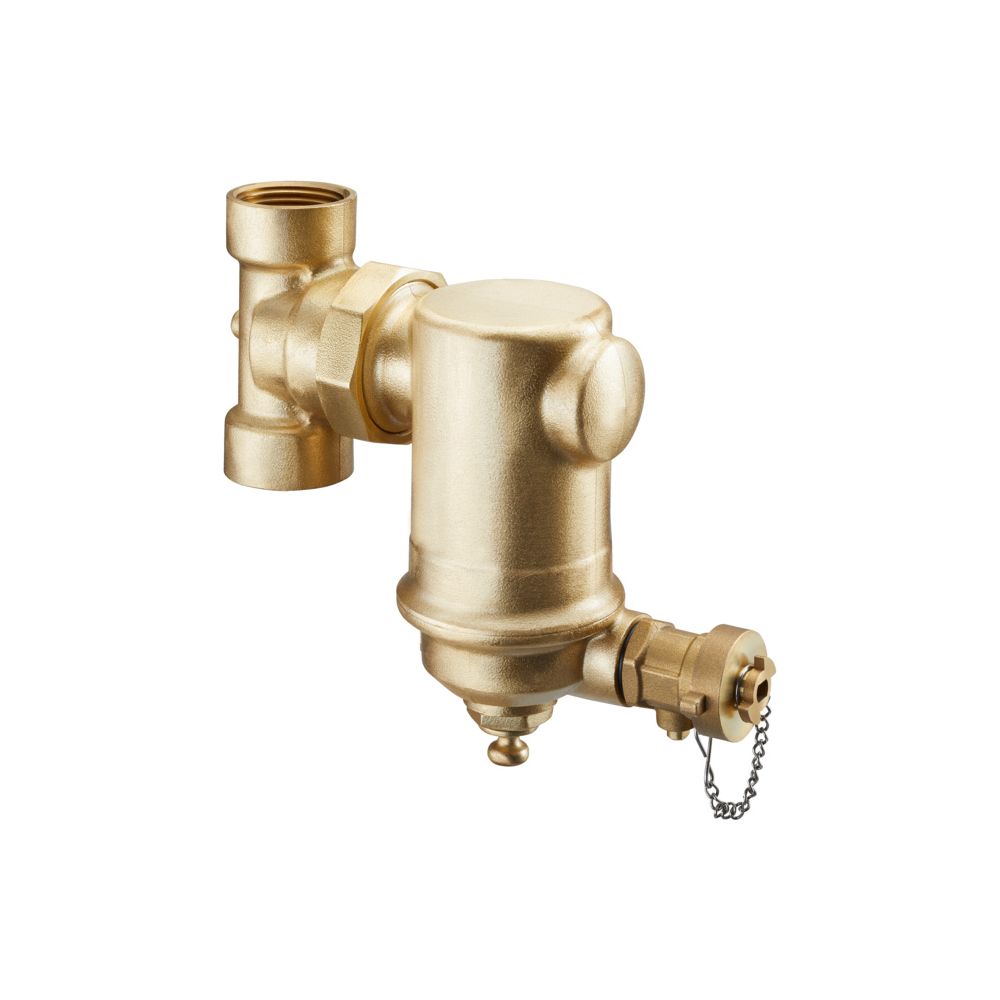

Oventrop Schlammabscheider DN 20 PN 16 vertikale Einbaulage, mit Magnetitabscheider

Der Oventrop Schlammabscheider DN 20 PN 16 ist eine effiziente Lösung zur kontinuierlichen Entfernung kleinster Schmutzpartikel aus Zentralheizungs- und Kühlanlagen. Durch seine Konstruktion für die vertikale Einbaulage eignet er sich ideal für geschlossene Kreisläufe, in denen Wasser oder Wasser-Glykolgemische gemäß VDI 2035 oder ÖNORM 5195 zum Einsatz kommen. Das Gerät erhöht den Durchflusswiderstand im System nicht wesentlich.

Wie arbeitet der Schlammabscheider mit Magnetitabscheider?

Das Wirkprinzip basiert auf einer Kombination aus mechanischer Abscheidung und magnetischer Unterstützung. Ein starker Magnet hält magnetische Partikel, insbesondere Magnetit, zuverlässig fest. Sobald der Magnet aus der Vorrichtung gezogen wird, lösen sich die magnetischen Ablagerungen und fallen in den Sumpf. Von dort aus lassen sich die gesammelten Schmutzpartikel einfach und ohne Betriebsunterbrechung über einen Kugelhahn ausspülen. Diese Bauweise ermöglicht eine einfache Wartung im laufenden Betrieb, ohne dass Spezialwerkzeuge erforderlich sind.

Technische Daten

• Nenndurchmesser: DN 20
• Anschluss: Rp 3/4 Innengewinde
• Einbaulage: Vertikal
• Druckstufe: PN 16
• Baulänge: 84 mm
• Durchflussleistung: 1,3 m³/h
• Wirkprinzip: Magnet
• Material: Messing
• Oberflächenschutz: Unbehandelt
• Geeignet für: Geschlossene Systeme

Der Oventrop Schlammabscheider bietet eine zuverlässige Methode zur Reinhaltung von Heiz- und Kühlkreisläufen. Mit seiner robusten Ausführung aus Messing, der Druckstufe PN 16 und dem integrierten Magnetitabscheider sorgt er für einen störungsfreien Betrieb der Anlage. Die einfache Entleerung über den Kugelhahn bei laufendem Betrieb macht ihn zu einer wartungsfreundlichen Komponente für geschlossene Systeme mit einem Nenndurchmesser von DN 20.
