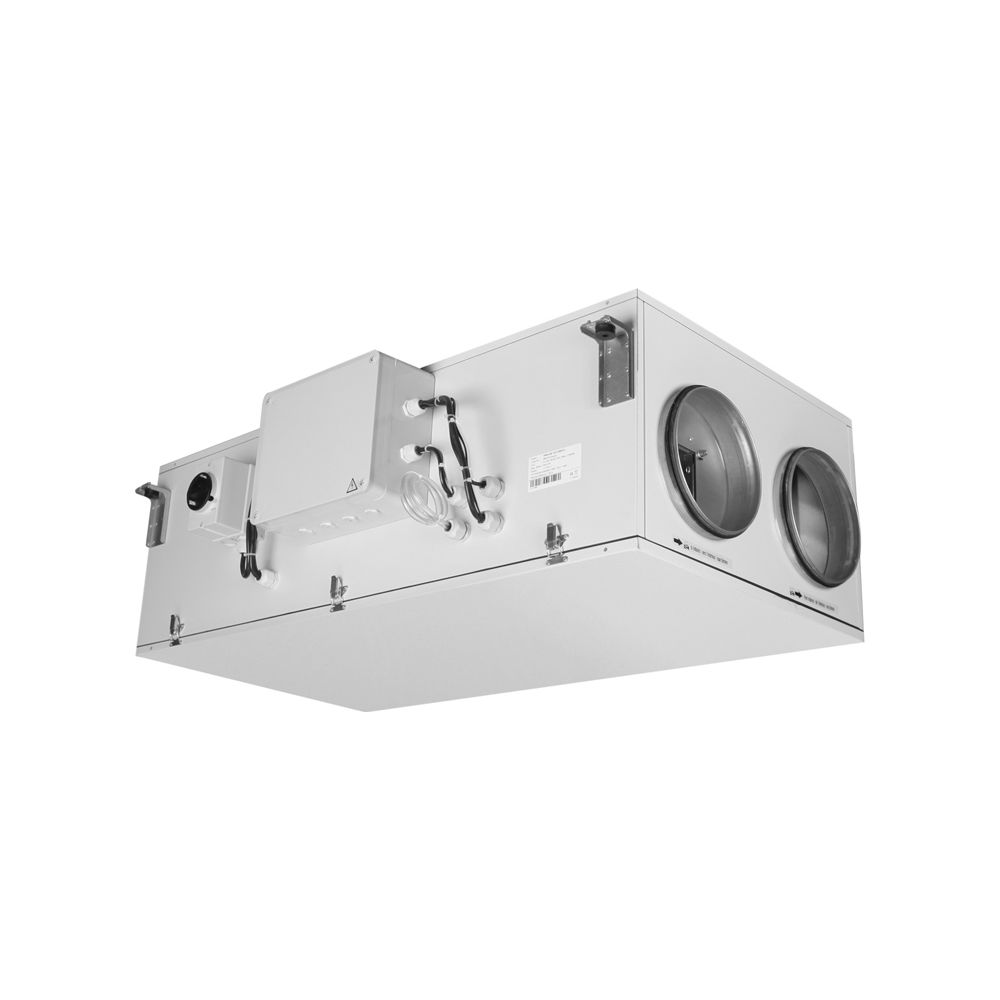

Zehnder Komfortlüftungsgerät Maxi Flat 450 R, bis 450m3/h, 230V

Das Zehnder Komfortlüftungsgerät Maxi Flat 450 R ist ein flaches, kompaktes Zentrallüftungsgerät mit Wärmerückgewinnung, das speziell für die Deckenmontage in Zwischenräumen konzipiert wurde. Mit einem Volumenstrom von bis zu 450 m3/h eignet sich das Gerät für die effiziente Gebäudelüftung. Es zeichnet sich durch einen hocheffizienten Gegenstromwärmetauscher aus salzluftresistentem Aluminium aus, der einen Wärmebereitstellungsgrad von bis zu 96 Prozent erreicht. Die Steuerung erfolgt über das integrierte Regelungssystem TAC4, welches verschiedene Betriebsarten wie konstanten Volumenstrom oder Druckkonstanz ermöglicht.

Wie ist das Gerät konstruiert?

Das Gehäuse besteht aus eloxierten Aluminiumprofilen mit 50 mm doppelwandigen Paneelen, die innen verzinkt und außen kunststoffbeschichtet in RAL 9002 ausgeführt sind. Zur Wärme- und Schallisolierung kommen feuerfeste, imprägnierte Mineralwollplatten nach Euroclass A1 zum Einsatz. Die Revisionsklappe ermöglicht einen einfachen Zugang für die Filterwartung und Geräteinspektion. Eine Kondensatwanne aus rostfreiem Stahl sowie ein Sockel aus galvanisiertem Stahl runden die robuste Bauweise ab. Der Betrieb erfolgt über geräuscharme EC-Gleichstrom-Radialventilatoren mit Dauermagneten.

Welche Funktionen bietet die Regelung?

Das Regelungssystem TAC4 bietet ein umfassendes Luftvolumenstrommanagement mit Wochen- und Jahresprogramm. Es unterstützt drei Betriebsarten: konstanten Volumenstrom, Druckkonstanz oder eine Steuerung über ein 0-10 V Spannungssignal. Zudem verfügt das Gerät über eine automatische Frostschutzfunktion, eine Filterüberwachung sowie eine motorgetriebene 100 Prozent Bypass-Klappe. Bei einem Feueralarm kann das Gerät automatisch abgeschaltet oder die Zuluft- und Abluftmengen gesteuert werden. Über eine zentrale Anschlussbox ist zudem die Anbindung an ein Gebäudeleitsystem möglich.

Technische Daten

• Maximaler Volumenstrom: 450 m3/h
• Wärmebereitstellungsgrad: bis zu 96 Prozent
• Abmessungen (LxBxH): 1100 x 665 x 360 mm
• Gewicht: 111 kg
• Anschlussspannung: 230 V, 50/60 Hz
• Luftanschluss: DN 200
• Schutzart Ventilatoren: IP 44
• Filterklasse Außenluft: F7
• Filterklasse Abluft: G4
• Betriebstemperaturbereich: -20 bis +50 °C

Das Zehnder Komfortlüftungsgerät Maxi Flat 450 R bietet eine leistungsstarke Lösung für die kontrollierte Gebäudelüftung mit hoher Energieeffizienz. Durch den Wärmebereitstellungsgrad von bis zu 96 Prozent und die flexible Regelungstechnik lässt sich das Gerät präzise an den Bedarf anpassen. Die kompakte Bauweise für die Deckenmontage und die robuste Isolierung machen es zu einer zuverlässigen Wahl für anspruchsvolle Lüftungsaufgaben bei einem Volumenstrom von bis zu 450 m3/h.
