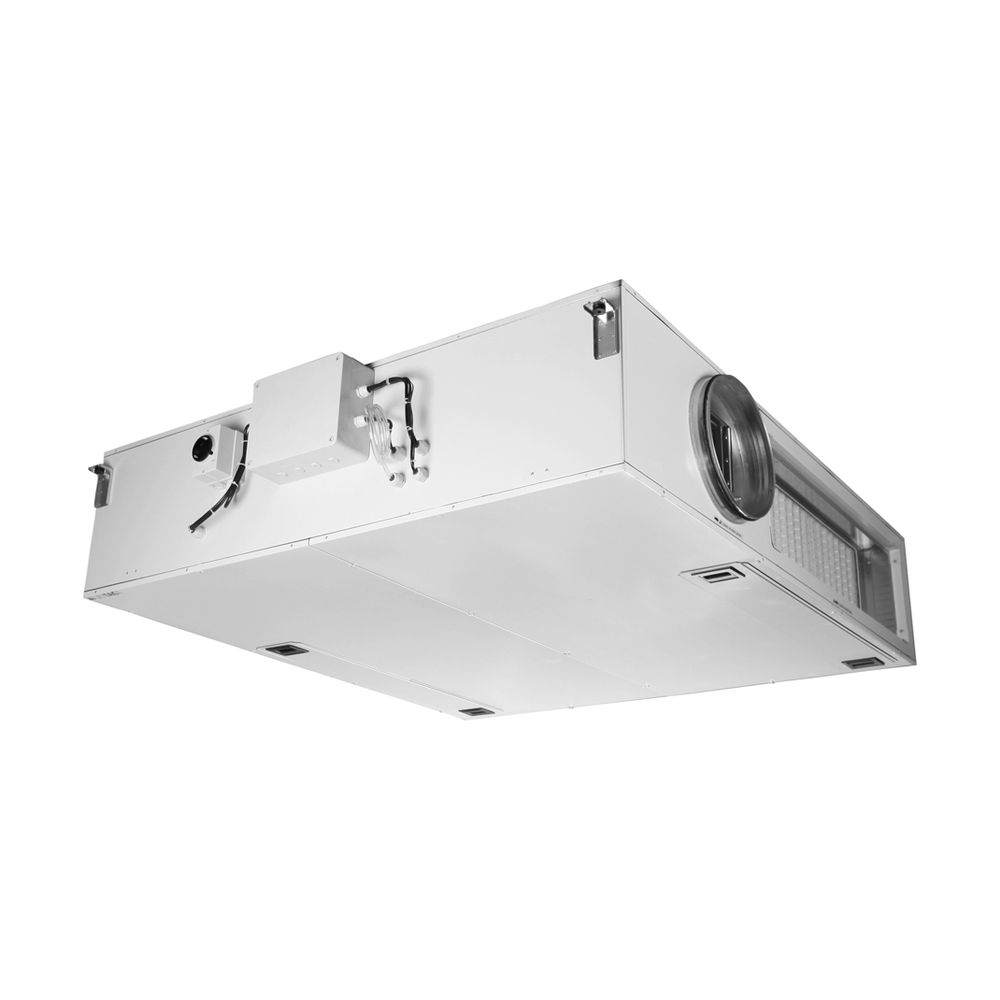

Zehnder Komfortlüftungsgerät Maxi Flat 1600 L, bis 1600m3/h, 230V

Das Zehnder Komfortlüftungsgerät Maxi Flat 1600 L ist ein flaches, kompaktes Zentrallüftungsgerät mit Wärmerückgewinnung, das speziell für den Einbau in die Zwischendecke konzipiert wurde. Mit einem Volumenstrom von bis zu 1600 m3/h eignet sich das Gerät für die effiziente Gebäudelüftung. Es zeichnet sich durch einen hocheffizienten Gegenstrom-Wärmetauscher aus salzluftresistentem Aluminium aus, der einen Wärmebereitstellungsgrad von bis zu 96 Prozent erreicht. Die Steuerung erfolgt über das integrierte System TAC4, welches verschiedene Betriebsarten wie konstanten Volumenstrom oder konstanten Druck ermöglicht.

Welche technischen Merkmale zeichnen das Gerät aus?

Das Lüftungsgerät verfügt über geräuscharme EC-Gleichstromradialventilatoren mit Dauermagneten. Das Gehäuse besteht aus eloxierten Aluminiumprofilen mit 50 mm doppelwandigen Paneelen, die innen verzinkt und außen kunststoffbeschichtet sind. Zur Wärme- und Schallisolierung kommen feuerfeste Mineralwollplatten zum Einsatz. Eine automatische, motorgetriebene 100 Prozent Bypassklappe sowie ein Frostschutzsystem sind bereits vorhanden. Die Kondensatwanne ist aus rostfreiem Stahl gefertigt.

Wie erfolgt die Steuerung und Überwachung?

Die zentrale Anschlussbox CB4 TAC4 ermöglicht eine präzise Regelung des Luftvolumenstroms. Über das Wochen- und Jahresprogramm lässt sich der Betrieb flexibel steuern. Das System bietet eine Filterüberwachung, die wahlweise über Zeitintervalle oder eine programmierbare Filterdruckerhöhung erfolgt. Zudem sind Schnittstellen für den Anschluss an ein Gebäudeleitsystem vorhanden. Bei einem Feueralarm schaltet das Gerät ab oder steuert die Zuluft- und Abluftmengen entsprechend der Rauchmelderkontakte oder Brandschutzklappen.

Technische Daten

• Volumenstrom: 100 bis 1600 m3/h
• Wärmebereitstellungsgrad: bis zu 96 Prozent
• Abmessungen (LxBxH): 1550 x 1745 x 400 mm
• Gewicht: 247 kg
• Anschlussspannung: 230 V, 50/60 Hz
• Luftanschluss: DN 315 (Zu- und Fortluft)
• Filterklasse: F7 (Außenluft), G4 (Abluft)
• Schutzart: IP 44 (Ventilatoren)
• Gehäuseisolierung: Mineralwollplatten (Euroclass A1)

Das Zehnder Komfortlüftungsgerät Maxi Flat 1600 L bietet eine leistungsstarke Lösung für die kontrollierte Gebäudelüftung mit hoher Energieeffizienz. Durch den hocheffizienten Gegenstrom-Wärmetauscher und die präzise Regelung mittels TAC4-System wird ein optimales Raumklima sichergestellt. Mit einer Kapazität von bis zu 1600 m3/h und der kompakten Bauweise für die Zwischendeckenmontage ist das Gerät ideal für anspruchsvolle Lüftungsaufgaben geeignet, wobei die robuste Konstruktion und die umfangreichen Überwachungsfunktionen einen zuverlässigen Betrieb ermöglichen.
