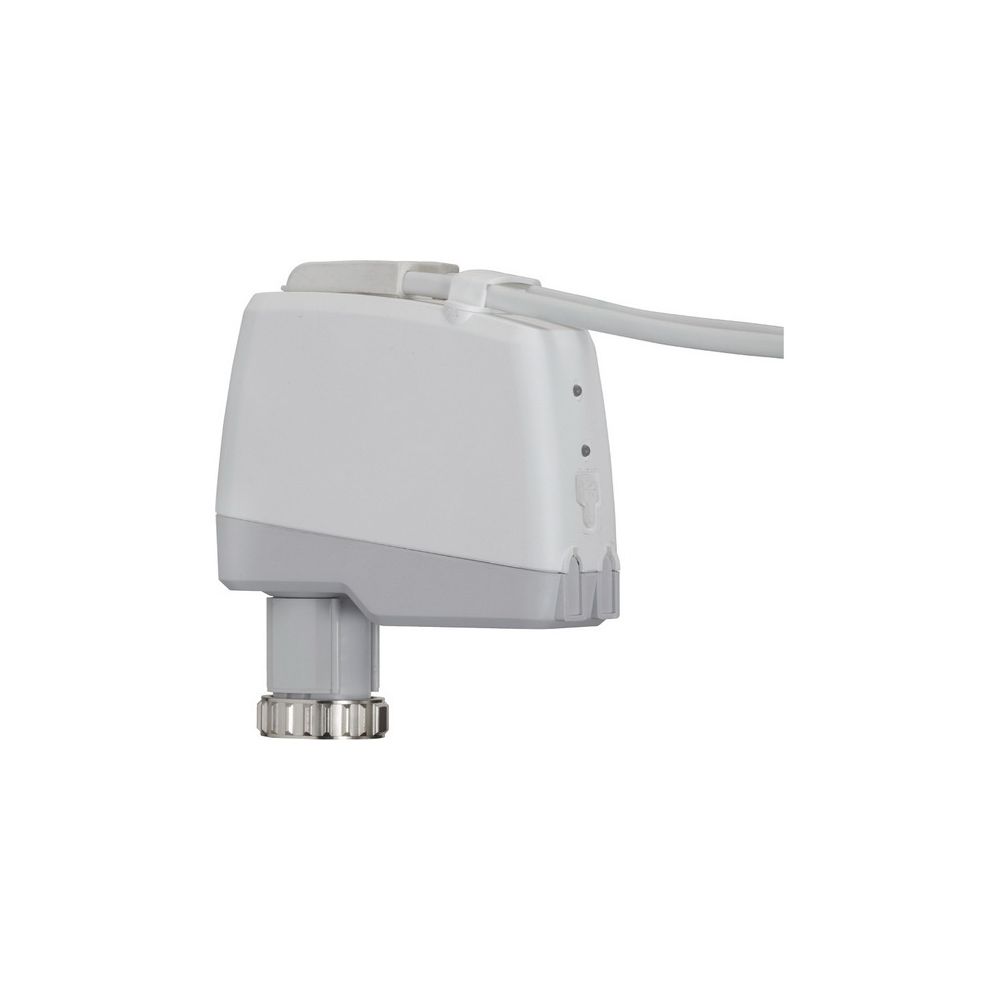

IMI TA motorischer Stellantrieb TA-Slider 500 BACnet, stetig, 0-10V DC

Der IMI TA motorische Stellantrieb TA-Slider 500 BACnet ist ein digital konfigurierbarer, stetiger Push/Pull-Stellantrieb. Er ist für die Bus-Kommunikation mit BACnet MS/TP oder Modbus RTU ausgelegt und ermöglicht eine präzise Regelung mit einem Eingangssignal von 0(2)-10 VDC. Mit einer Stellkraft von 500 N (Push) und 300 N (Pull) bietet dieser Stellantrieb eine sehr flexible Anwendung für moderne hydronische Regelungen und den hydraulischen Abgleich.

Welche Funktionen bietet der TA-Slider 500 BACnet?

Der TA-Slider 500 BACnet bietet eine Vielzahl an Funktionen für eine flexible Anwendung und einfache Anpassung an die Gegebenheiten vor Ort. Dazu gehören die stetige Regelung, eine Handbetätigungsoption sowie die Hubanpassung. Der Stellantrieb zeigt die Betriebsart, den Status und die Position an. Eine einstellbare Hubbegrenzung, ein Ventilblockierschutz und eine Ventilblockage-Erkennung sind integriert, um einen sicheren Betrieb zu ermöglichen. Im Fehlerfall nimmt der Stellantrieb eine Sicherheitsstellung ein und bietet zudem Diagnose- und Protokollfunktionen. Ein frei programmierbarer Digitaleingang und Relais sowie ein einstellbarer maximaler Ventilhub eröffnen zusätzliche Möglichkeiten für die Systemintegration.

Welche Anschlussmöglichkeiten und Signale werden unterstützt?

Die Kommunikation des Stellantriebs erfolgt über BACnet MS/TP oder Modbus RTU. Im Hybrid-Regelungsfall ist ein Eingangssignal von 0(2)-10 VDC mit einem Eingangswiderstand von 47 kOhm möglich. Die Hysterese des Eingangssignals ist von 0,1 bis 0,5 VDC einstellbar. Ein 0,33 Hz Tiefpassfilter ist ebenfalls vorhanden. Der Stellantrieb unterstützt verschiedene stetige, Split-Range- und Dual-Range-Einstellungen für das Eingangssignal, darunter 0-10, 10-0, 2-10 oder 10-2 VDC. Für die Temperaturerfassung steht ein Anschluss für einen Pt1000 Temperaturfühler zur Verfügung. Die Spannungsversorgung erfolgt über 24 VAC/VDC mit einer Frequenz von 50/60 Hz. Das Ausgangssignal ist BACnet-basiert mit Charakteristiken wie Linear, EQM 0,25 und invers EQM 0,25.

Welche technischen Spezifikationen zeichnen den Stellantrieb aus?

Der IMI TA-Slider 500 BACnet ist für eine Medientemperatur von maximal 120 °C ausgelegt und arbeitet zuverlässig bei Umgebungstemperaturen von 0 °C bis +50 °C. Die Stellkraft beträgt 500 N im Push-Modus und 300 N im Pull-Modus. Die Stellgeschwindigkeit ist wählbar zwischen 4 oder 6 Sekunden pro Millimeter. Mit einem Hub von 16,2 mm und automatischer Ventilhuberkennung passt sich der Stellantrieb optimal an verschiedene Ventile an. Der Geräuschpegel liegt bei maximal 30 dBA. Der Ventilanschluss erfolgt über eine M30x1,5 Rändelmutter. Der Stellantrieb verfügt über die Schutzart IP54 und Schutzklasse III. Das Gehäuse besteht aus Kunststoff. Die Übertragung erfolgt mit Zahnrädern.

Technische Daten

• Stellkraft: Push 500 N, Pull 300 N
• Hublänge: 16,2 mm
• Stellgeschwindigkeit: 4 oder 6 s/mm
• Netzspannung: 24 V AC/DC
• Leistungsaufnahme Betrieb: <3,0 VA (VAC), <1,5 W (VDC)
• Leistungsaufnahme Standby: <1,5 VA (VAC), <0,75 W (VDC)
• Schutzart: IP54
• Umgebungstemperatur: 0 °C bis +50 °C
• Medientemperatur: max. 120 °C
• Ventilanschluss: M30 x 1,5

Der IMI TA motorische Stellantrieb TA-Slider 500 BACnet ist eine leistungsstarke Komponente für die präzise Regelung in komplexen HLK-Systemen. Seine digitale Konfigurierbarkeit und die Unterstützung von BACnet MS/TP sowie Modbus RTU ermöglichen eine flexible Integration. Mit einer robusten Stellkraft von 500 N (Push) und 300 N (Pull) sowie einer automatischen Huberkennung trägt dieser Stellantrieb maßgeblich zur Effizienz und Zuverlässigkeit hydronischer Anlagen bei. Die einfache Handhabung ohne Spezialwerkzeug unterstreicht die anwenderfreundliche Konzeption.
