IMI Pneumatex Sicherheitsventil DSV DGH, Rotguss
52 weitere Ausführungen verfügbar
Anschluss 1
Anschluss 2
Ansprechdruck
Beschreibung
IMI Pneumatex Sicherheitsventil DSV 32-7.0 DGH, Ansprechdruck 7,0 bar, G 1 1/4" x G 2", Rotguss
Das IMI Pneumatex Sicherheitsventil DSV32-7,0 DGH aus Rotguss ist ein federbelastetes Präzisionsventil zur Absicherung des maximalen Drucks an Wärmeerzeugern in Heizwassersystemen. Es zeichnet sich durch kleine Öffnungs- und Schließdruckdifferenzen aus und ermöglicht einen senkrechten Einbau mit Innengewindeanschlüssen, wobei die Austrittsseite vergrößert ist.
Wie funktioniert das IMI Pneumatex Sicherheitsventil DSV32-7,0 DGH?
Das Sicherheitsventil DSV32-7,0 DGH ist federbelastet und kann bei Bedarf von Hand angelüftet werden. Der Federraum ist durch einen Faltenbalg geschützt und die Konstruktion ist gegendruckkompensiert. Dies stellt präzise Ventilfunktionen mit kleinen Öffnungs- und Schließdruckdifferenzen sicher. Der Ansprechdruck des Ventils liegt bei 7,0 bar, mit einer Öffnungsdruckdifferenz von PSV * 0,1 bar und einer Schließdruckdifferenz von PSV * 0,1 bar.
Für welche Anwendungen ist das Sicherheitsventil geeignet?
Dieses Sicherheitsventil ist speziell für den Einsatz in Heizwassersystemen konzipiert, die auch Frostschutzmittelzusätze von bis zu 50% enthalten können. Es dient der Absicherung des maximalen Drucks an Wärmeerzeugern in Anlagen gemäß EN 12828 und SWKI 93-1. Das Ventil ist für einen Temperaturbereich im Dauerbetrieb von -10 °C bis 120 °C ausgelegt und als secuguard-Ausführung beschrieben.
Wie wird das Sicherheitsventil installiert?

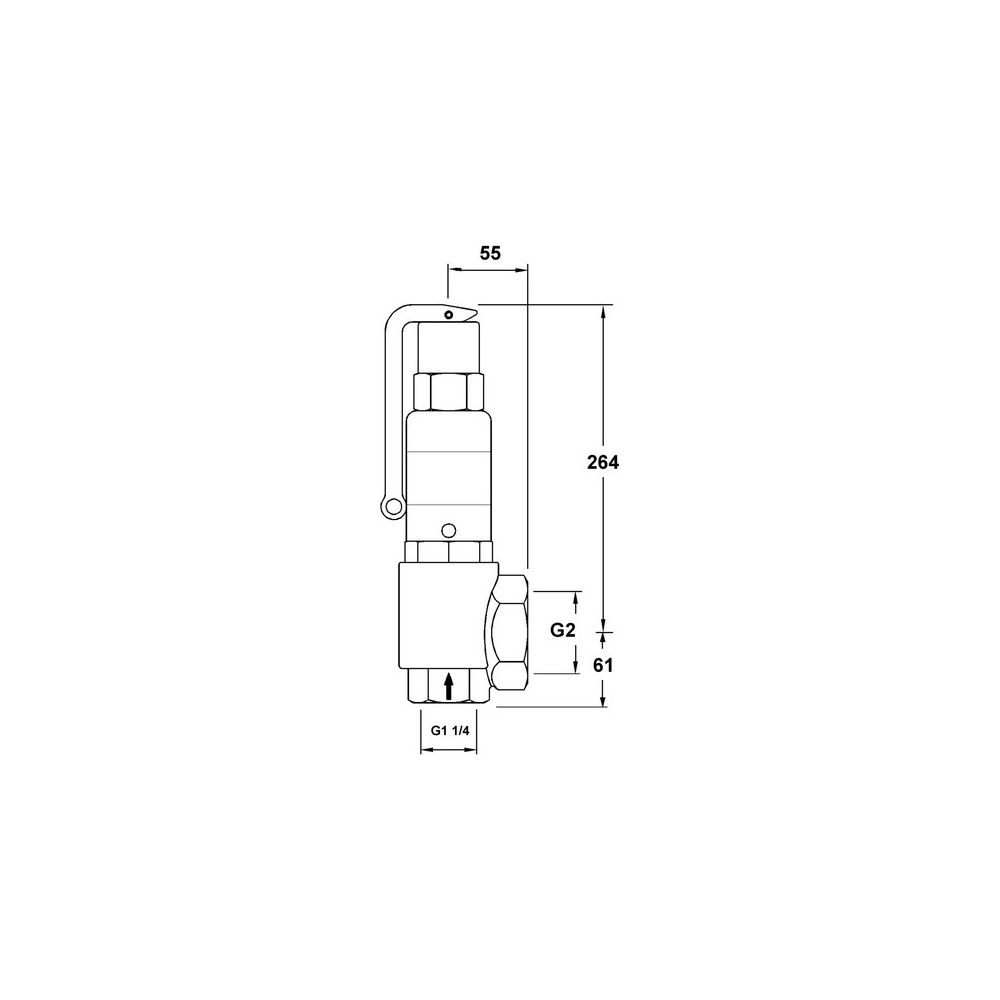

Das Sicherheitsventil ist für den senkrechten Einbau vorgesehen. Sowohl die Eintritts- als auch die Austrittsseite sind mit Innengewinde ausgestattet. Der Anschluss für den Eintritt beträgt G 1 1/4 und für den Austritt G 2. Die Austrittsseite ist vergrößert, um die Abströmseite optimal zu gestalten. Für die Installation ist kein Spezialwerkzeug erforderlich.
Technische Daten
- Ansprechdruck: 7,0 bar
- Öffnungsdruckdifferenz: PSV * 0,1 bar
- Schließdruckdifferenz: PSV * 0,1 bar
- Max. zul. Druck: 25 bar
- Min. zul. Druck: 0 bar
- Max. zul. Temperatur: 120 °C
- Min. zul. Temperatur: -10 °C
- Anschluss Eintritt: G 1 1/4
- Anschluss Austritt: G 2
- Abblaseleistung Dampf: 1051 kW
- Abblaseleistung Wasser: 55000 kW
Das IMI Pneumatex Sicherheitsventil DSV32-7,0 DGH aus Rotguss bietet eine zuverlässige Druckabsicherung für Wärmeerzeuger in Heizwassersystemen. Mit einem Ansprechdruck von 7,0 bar, seiner federbelasteten und gegendruckkompensierten Bauweise sowie der Eignung für Temperaturen von -10 °C bis 120 °C, stellt es eine präzise und robuste Lösung für anspruchsvolle Anwendungen dar. Der senkrechte Einbau mit Innengewindeanschlüssen ist unkompliziert und erfordert kein Spezialwerkzeug.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Produktgruppe | IMI Pneumatex |
| Hersteller-Artikelnummer | 5364070 |
| Hersteller | Heimeier |
| Artikelnummer | IMI-5364070 |
| EAN-13 | 7640148636438 |
| Gewicht | 4 kg |
| Mediumtemperatur (Dauerbetrieb) | -10 - 120 |
| WEEE-Nr. | DE78857327 |
