IMI Pneumatex Sicherheitsventil DSV F, für Kühlanlagen, Rotguss
24 weitere Ausführungen verfügbar
Anschluss 1
Anschluss 2
Ansprechdruck
Beschreibung

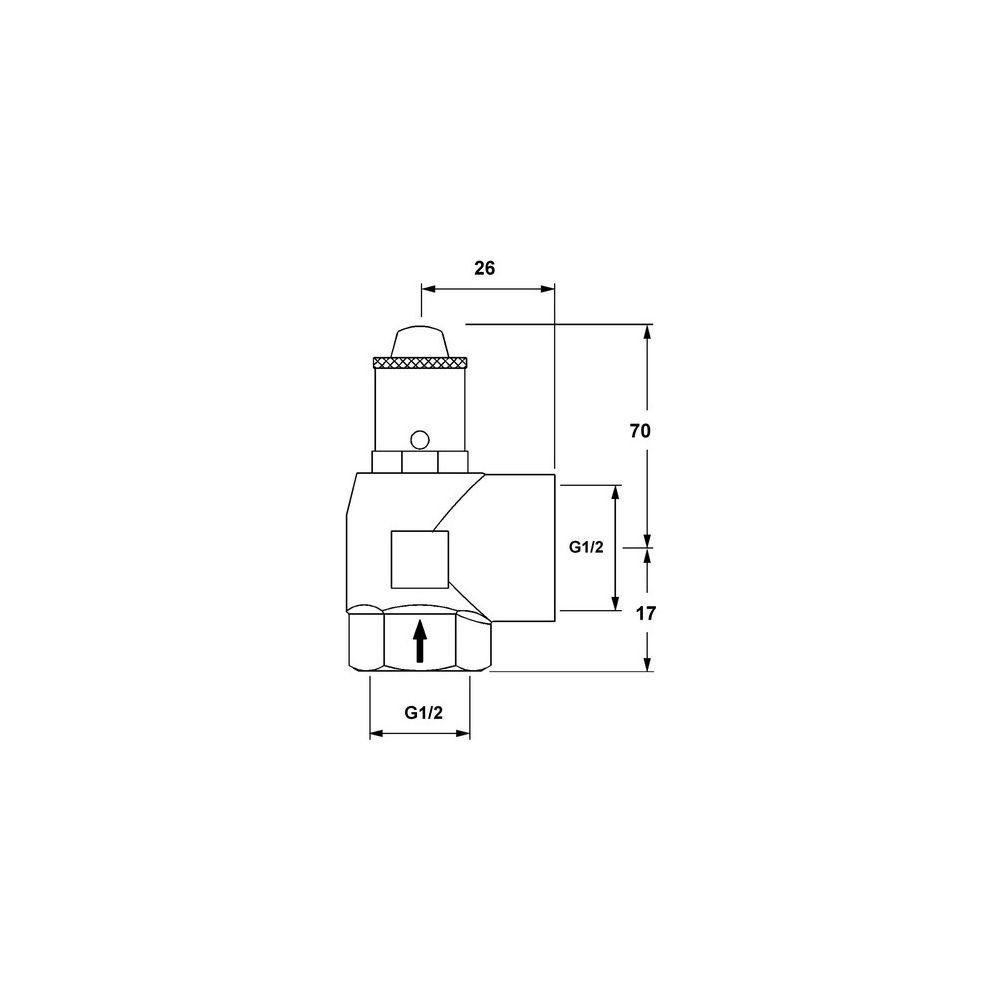

IMI Pneumatex Sicherheitsventil DSV 15-8.0 F, Ansprechdruck 8 bar, G 1/2" x G 1/2", für Kühlanlagen, Rotguss
Der IMI Pneumatex Sicherheitsventil DSV 15-8.0 F aus Rotguss ist ein federbelastetes Präzisionsventil mit einem Ansprechdruck von 8 bar und G 1/2" x G 1/2" Innengewinde. Es ist speziell für die Absicherung von Kühlanlagen, geschlossenen Kühlkreisläufen sowie Druckbehältern und -systemen für Wasser und Kühlflüssigkeiten mit bis zu 100 % Glykolanteil konzipiert.
Für welche Anwendungen ist das Sicherheitsventil DSV 15-8.0 F geeignet?
Das IMI Pneumatex Sicherheitsventil DSV 15-8.0 F dient der zuverlässigen Absicherung von Kühlanlagen und geschlossenen Kühlkreisläufen. Es ist ebenfalls für Druckbehälter und -systeme vorgesehen, die Wasser und Kühlflüssigkeiten mit einem Glykolanteil von bis zu 100 % führen. Eine wichtige Funktion ist dabei, das Erreichen der Siedetemperatur des Mediums bei Atmosphärendruck zu verhindern.
Welche Konstruktionsmerkmale und Funktionen bietet das Ventil?
Das Sicherheitsventil ist federbelastet und kann von Hand angelüftet werden. Der Federraum ist durch eine Membrane geschützt, was die Präzision und Langlebigkeit unterstützt. Als Präzisionsventil ermöglicht es kleine Öffnungs- und Schließdruckdifferenzen. Dank der Vollmetallausführung sind die verwendeten Werkstoffe für Spitzentemperaturen bis 150 °C geeignet, wodurch das Ventil auch bei hohen Umgebungs- oder Strahlungstemperaturen zuverlässig eingesetzt werden kann.
Wie erfolgt die Installation und welche Normen werden erfüllt?
Das Sicherheitsventil ist für den senkrechten Einbau konzipiert. Sowohl die Eintritts- als auch die Austrittsseite sind mit einem Innengewinde G 1/2 ausgestattet. Für die Installation ist kein Spezialwerkzeug erforderlich. Das Ventil erfüllt die Anforderungen für den Einsatz in Anlagen nach EN 12828 und SWKI 93-1. Es besitzt das TÜV-Bauteilprüfzeichen 293 F sowie die Zertifizierungen TR ZU 032/2013 und TR ZU 010/2011.
Technische Daten
- Ansprechdruck: 8 bar
- Ausgleichsvolumenstrom: 4,3 m³/h
- Max. zul. Druck: 16 bar
- Min. zul. Druck: 0 bar
- Max. zul. Temperatur: 120 °C
- Min. zul. Temperatur: -50 °C
- Anschluss Eintritt: G 1/2
- Anschluss Austritt: G 1/2
- Material: Rotguss
- TÜV-Bauteilprüfzeichen: 293 F
Das IMI Pneumatex Sicherheitsventil DSV 15-8.0 F bietet eine robuste und präzise Lösung zur Druckabsicherung in anspruchsvollen Kühlanlagen und Kühlkreisläufen. Mit einem Ansprechdruck von 8 bar und einer maximal zulässigen Betriebstemperatur von 120 °C stellt es die Sicherheit von Systemen sicher, die mit Wasser oder Glykolgemischen betrieben werden. Die Vollmetallausführung und die Einhaltung relevanter Normen unterstreichen die Zuverlässigkeit dieses Ventils.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Produktgruppe | IMI Pneumatex |
| Hersteller-Artikelnummer | 30105120480 |
| Hersteller | Heimeier |
| Artikelnummer | IMI-30105120480 |
| EAN-13 | 7640161633377 |
| Gewicht | 0,2 kg |
| WEEE-Nr. | 78857327 |
