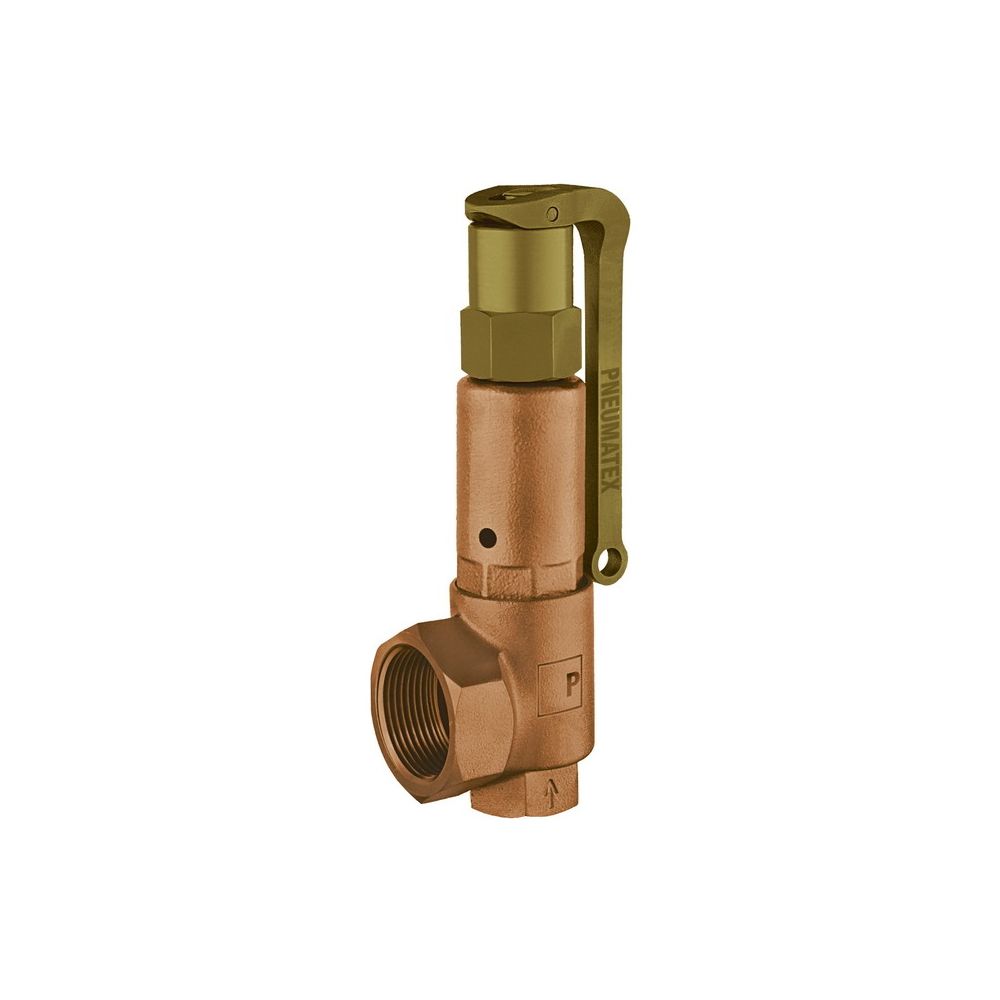

IMI Pneumatex Sicherheitsventil DSV 50-8.0 DGH, Ansprechdruck 8,0 bar, DN 50 x DN 80, Sphäroguss GGG

Das IMI Pneumatex Sicherheitsventil DSV 50-8,0 DGH aus Sphäroguss GGG in Beryllium ist ein federbelastetes Präzisionsventil zur Absicherung des maximalen Drucks an Wärmeerzeugern. Es ist für Heizwassersysteme mit bis zu 50% Frostschutzmittelzusatz geeignet und ermöglicht einen senkrechten Einbau. Das Ventil zeichnet sich durch geringe Öffnungs- und Schließdruckdifferenzen aus und ist mit einem Hebel von Hand anlüftbar.

Wie ist das Sicherheitsventil konstruiert und geschützt?

Das IMI Pneumatex Sicherheitsventil DSV 50-8,0 DGH ist federbelastet und lässt sich bei Bedarf von Hand über einen Hebel anlüften. Der Federraum ist durch einen Faltenbalg geschützt, was die Langlebigkeit und Funktionssicherheit erhöht. Die secuguard-Ausführung und die Konstruktion aus Sphäroguss GGG in Beryllium unterstreichen die robuste Bauweise dieses Präzisionsventils, das für geringe Öffnungs- und Schließdruckdifferenzen ausgelegt ist.

Für welche Anwendungen ist das Ventil geeignet?

Dieses Sicherheitsventil dient der Absicherung des maximalen Drucks an Wärmeerzeugern. Es ist speziell für den Einsatz in Heizwassersystemen konzipiert und kann auch in Anlagen mit einem Frostschutzmittelzusatz von bis zu 50% verwendet werden. Der Einsatz des Ventils ist in Anlagen nach den Normen EN 12828 und SWKI 93-1 vorgesehen.

Welche Anschluss- und Einbauoptionen bietet das Sicherheitsventil?

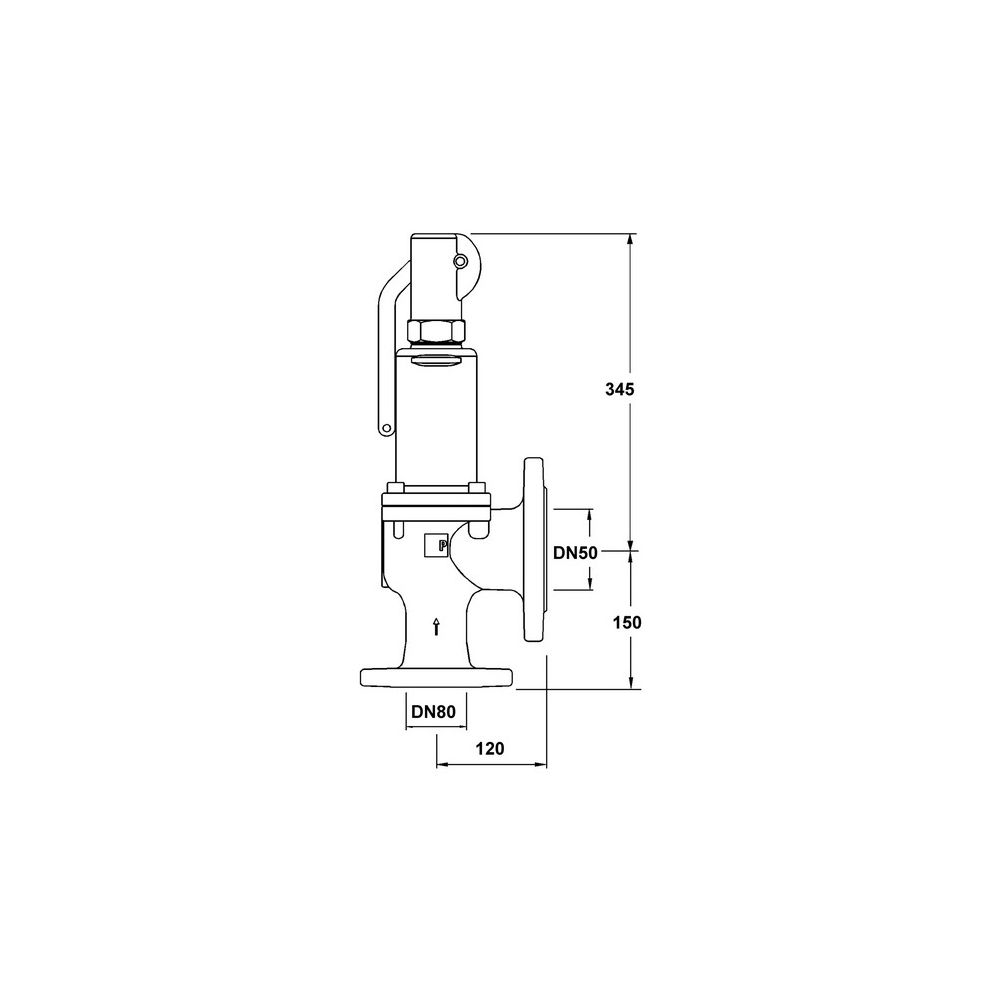

Der Einbau des Ventils erfolgt senkrecht. Sowohl die Eintritts- als auch die Austrittsseite sind mit Flanschanschlüssen versehen, wobei die Austrittsseite vergrößert ist. Der Anschluss an der Eintrittsseite ist als DN 50 und an der Austrittsseite als DN 80 ausgeführt. Die Installation des Sicherheitsventils erfordert kein Spezialwerkzeug.

Welche technischen Leistungsdaten sind relevant?

Das Sicherheitsventil verfügt über einen Ansprechdruck von 8,0 bar. Die Öffnungsdruckdifferenz beträgt PSV * 0.1 bar und die Schließdruckdifferenz ebenfalls PSV * 0.1 bar. Die Abblaseleistung für Dampf liegt bei 3370 kW und für Wasser bei 138000 kW. Der maximal zulässige Druck beträgt 16 bar, der minimal zulässige Druck 0 bar. Der zulässige Temperaturbereich reicht von -10 C bis 120 C.

Technische Daten

• Ansprechdruck: 8,0 bar
• Öffnungsdruckdifferenz: PSV * 0.1 bar
• Schließdruckdifferenz: PSV * 0.1 bar
• Abblaseleistung Dampf: 3370 kW
• Abblaseleistung Wasser: 138000 kW
• Max. zul. Druck: 16 bar
• Max. zul. Temperatur: 120 C
• Min. zul. Temperatur: -10 C
• Anschluss Eintritt: DN 50
• Anschluss Austritt: DN 80

Das IMI Pneumatex Sicherheitsventil DSV 50-8,0 DGH aus Sphäroguss GGG bietet eine zuverlässige Druckabsicherung für Wärmeerzeuger in Heizwassersystemen. Mit einem Ansprechdruck von 8,0 bar, einer Abblaseleistung von 3370 kW für Dampf und 138000 kW für Wasser sowie einem Temperaturbereich von -10 C bis 120 C ist es eine robuste und präzise Lösung für anspruchsvolle Anwendungen.
