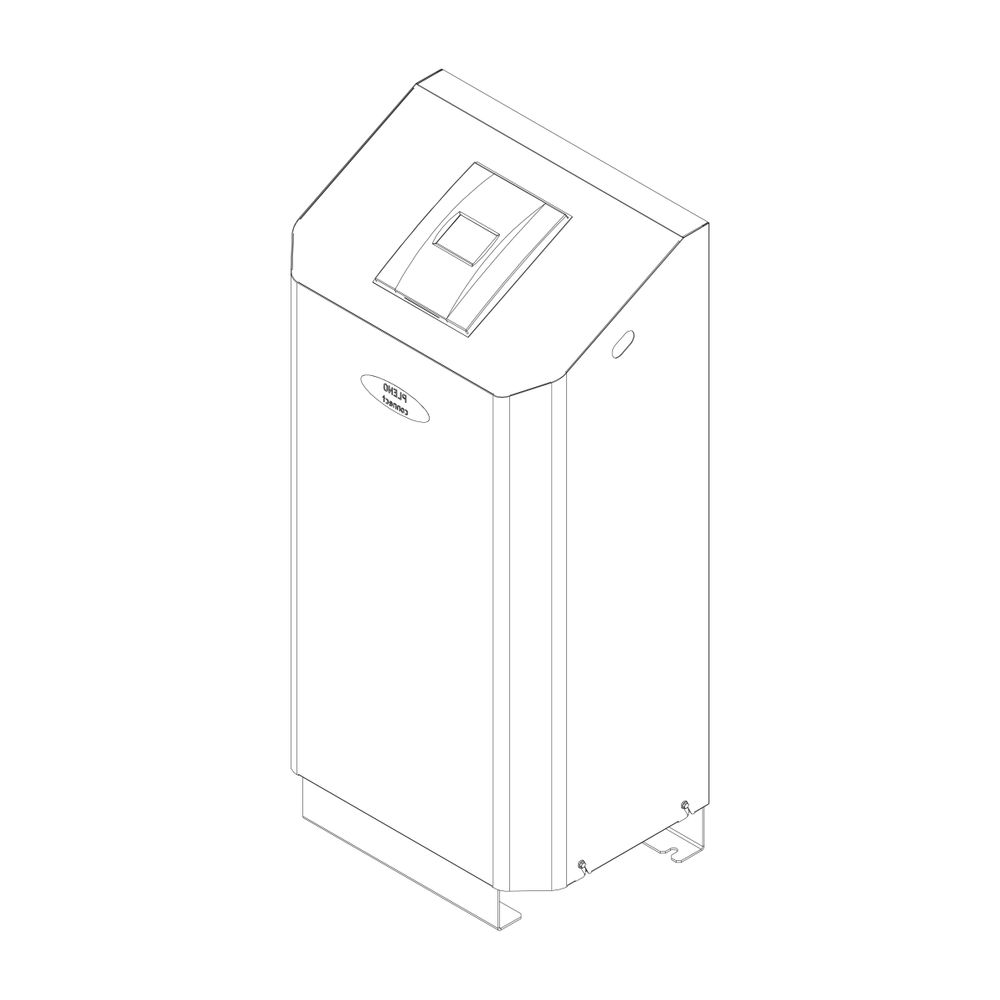

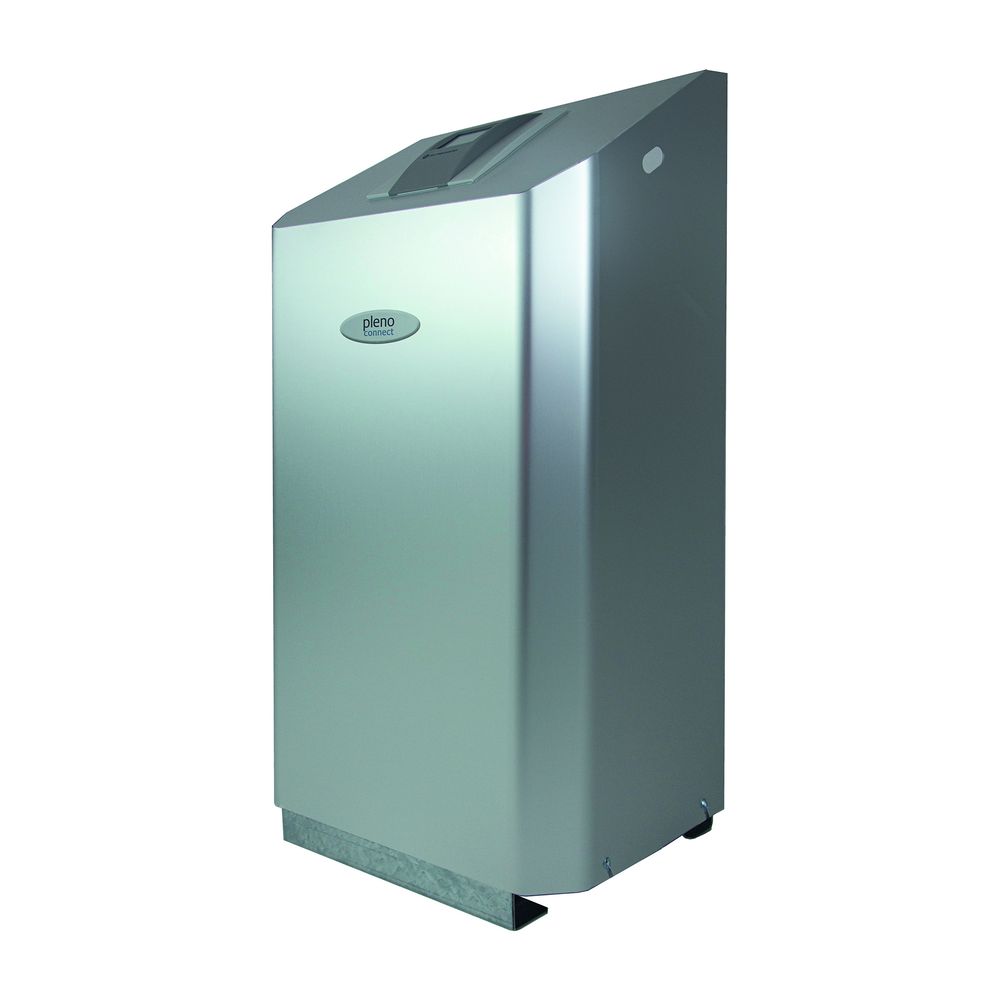

IMI Pneumatex Druckhalteüberwachung und Nachspeisesysteme Pleno PI 9.2 Connect, 2x Pumpen

Der IMI Heimeier Pneumatex Nachsp. Pleno PI 9.2 Connect ist ein fortschrittliches Druckhalteüberwachungs- und Nachspeisesystem mit zwei Pumpen. Es ist speziell für den Einsatz in Heiz-, Solar- und Kühlwassersystemen konzipiert und sorgt für einen optimalen Anlagendruck in HLK-Installationen. Die integrierte TecBox-Steuereinheit mit BrainCube-Steuerung ermöglicht einen vollautomatischen Betrieb. Ein eingebauter Trennbehälter Pleno P AB5(R) schützt die Wasserversorgung gemäß EN 1717.

Wie sorgt das Pleno PI 9.2 Connect für optimalen Anlagendruck?

Die Pleno Druckhalteüberwachung und Nachspeisesysteme von IMI Pneumatex stellen innovative Lösungen bereit, die einen optimalen Anlagendruck in HLK-Installationen sicherstellen. Das System speist automatisch die richtige Wassermenge für einen hoch effizienten Betrieb nach. Dadurch wird die Anlage stets mit der benötigten Wassermenge versorgt und die Bildung von Kalkablagerungen kann verhindert werden, was die Anlagenlebensdauer merklich verlängert. Für Systeme mit Aluminiumkomponenten ist eine Ausführung mit Vollentsalzung verfügbar.

Welche intelligenten Steuerungsfunktionen bietet das System?

Die TecBox-Steuereinheit mit BrainCube-Steuerung ist für vollautomatischen Betrieb ausgelegt. Sie ist selbstoptimierend und mit einer Memoryfunktion ausgestattet. Ein 3,5-Zoll-TFT-Farb-Touchscreen mit Beleuchtung ermöglicht eine intuitive Bedienung. Eine webbasierte Oberfläche bietet Fernsteuerung und Live-Daten. Die Menüstruktur unterstützt Wisch-/Tippbedienung, eine Anleitung zur Inbetriebnahme und Soforthilfe. Parameter und Betriebszustände werden mehrsprachig in Volltext und/oder grafisch dargestellt. Die Fillsafe Nachspeiseüberwachung und -ansteuerung arbeitet mit integriertem Kontaktwasserzähler und Magnetventil.

Welche Schutz- und Einsatzmöglichkeiten sind gegeben?

Zum Schutz der Wasserversorgung nach EN 1717 ist ein Trennbehälter Pleno P AB5(R) eingebaut; alternativ können externe Trennbehälter verwendet werden. Das System ist für den Einsatz mit Frischwasser als Medieneintritt und nicht aggressiven, nicht giftigen Medien als Medienaustritt im Anwendungsbereich ausgelegt. Ein Frostschutzmittelzusatz von bis zu 50 % ist zulässig. Das System ist für Heiz-, Solar- und Kühlwassersysteme geeignet und erfüllt die Anforderungen für Anlagen nach EN 12828, EN 12976, ENV 12977, EN 12952 und EN 12953. Es ist zudem für Membrandruckausdehnungsgefäße und kompressorgesteuerte Ausdehnungsautomaten geeignet. Die mediumberührten metallischen Komponenten bestehen aus Stahl, Gusseisen, Edelstahl, Messing und Rotguss.

Welche Anschluss- und Schnittstellenoptionen stehen zur Verfügung?

Für die elektrische Einbindung stehen 4 potenzialfreie Ausgänge (NO) für externe Alarmanzeige (230 V, max. 2 A) bereit. Zusätzlich sind ein Ein-/Ausgang RS 485 sowie ein Ethernet-RJ45-Anschluss vorhanden. Ein USB-Hub-Anschluss unterstützt die Anbindung weiterer Komponenten. Die Spannungsversorgung beträgt 1 x 230 V (+/- 10 %) / 50 Hz. Die Schutzart ist mit IP 54 angegeben. Das System ist gebaut nach LV-D. 2014/35/EU und EMC-D. 2014/30/EU.

Technische Daten

• Elektrischer Leistungsbedarf: 0,75 kW
• Max. zulässiger Druck (PS): 10 bar
• Min. zulässiger Druck (PSmin): 0 bar
• Arbeitsdruckbereich: 1-8 bar
• Nachspeisemenge: 100-450 l/h
• Max. zulässige Temperatur (TS): 30 Grad C
• Min. zulässige Temperatur (TSmin): 0 Grad C
• Max. zulässige Umgebungstemperatur (TA): 40 Grad C
• Schalldruckpegel: 74 dB(A)
• Schutzart: IP 54

Das IMI Pneumatex Pleno PI 9.2 Connect Nachspeisesystem bietet eine zuverlässige und effiziente Lösung für die Druckhaltung in modernen HLK-Anlagen. Mit zwei Pumpen, einer Nachspeisemenge von 100-450 l/h und einem elektrischen Leistungsbedarf von 0,75 kW stellt es eine leistungsstarke Komponente dar. Die intelligente BrainCube-Steuerung mit selbstoptimierender Memoryfunktion und die umfassenden Schutzfunktionen tragen zur Langlebigkeit und Betriebssicherheit der gesamten Anlage bei.
