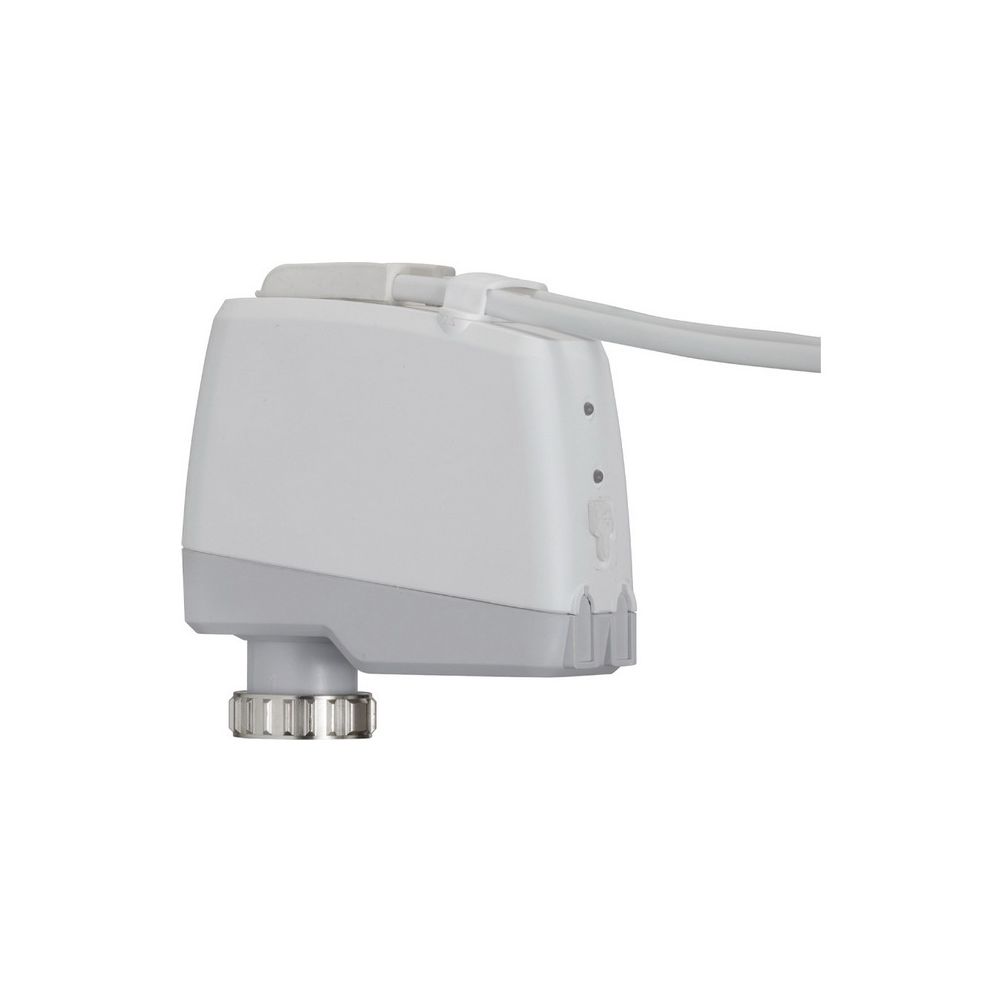

IMI TA motorischer Stellantrieb TA-Slider 160 BACnet, stetig, 0-10V DC

Der IMI TA motorische Stellantrieb TA-Slider 160 BACnet ist ein digital konfigurierbarer, stetiger Push-Stellantrieb für die Bus-Kommunikation. Er ist für moderne hydronische Regelungen und den hydraulischen Abgleich konzipiert und unterstützt sowohl BACnet MS/TP als auch Modbus RTU. Mit seiner flexiblen Konfigurierbarkeit und vielfältigen Einstellmöglichkeiten passt er sich optimal an die Gegebenheiten vor Ort an.

Wie unterstützt der TA-Slider 160 BACnet eine busfähige Regelung?

Der TA-Slider 160 BACnet/Modbus ist für die Bus-Kommunikation ausgelegt und arbeitet digital konfigurierbar mit BACnet MS/TP oder Modbus RTU. Die werkseitige Konfiguration erfolgt über BACnet, während im Hybrid-Modus ein voreingestelltes stetiges Regelsignal 0-10 VDC bereitgestellt wird. Das Eingangssignal kann im BACnet- oder Hybrid-Modus als 0(2)-10 VDC genutzt werden. Ein frei programmierbarer Digitaleingang, Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich.

Welche Funktionen bietet der Antrieb für Betrieb, Sicherheit und Diagnose?

Zum Funktionsumfang zählen stetige Regelung, Handbetätigung, Hubanpassung sowie eine Anzeige von Betriebsart, Status und Position. Zusätzlich sind eine einstellbare Hubbegrenzung, Ventilblockierschutz und Ventilblockage-Erkennung aufgeführt. Für den Fehlerfall wird eine Sicherheitsstellung eingenommen, außerdem eine Diagnose- und Protokollfunktion. Ein Anschluss für einen Pt1000 Temperaturfühler ist ebenfalls vorhanden.

Welche technischen Merkmale zeichnen den Stellantrieb aus?

Der Stellantrieb wird mit einer Spannungsversorgung von 24 VAC/VDC +/-15% betrieben und ist für Frequenzen von 50/60 Hz +/-3 Hz ausgelegt. Die Leistungsaufnahme beträgt im Betrieb weniger als 1,5 VA (VAC) oder 1,0 W (VDC) und im Standby weniger als 1,2 VA (VAC) oder 0,75 W (VDC). Die Stellgeschwindigkeit liegt bei 10 s/mm und die Stellkraft bei 160 N. Die maximale Medientemperatur beträgt 120 °C. Der Stellantrieb ist für Betriebsbedingungen von 0 bis +50 °C und Lagerbedingungen von -20 bis +70 °C ausgelegt. Der Hub beträgt 6,9 mm. Der Ventilanschluss erfolgt über eine M30x1,5 Rändelmutter. Das Gehäuse besteht aus Kunststoff und ist in Weiß RAL 9016 und Grau RAL 7047 erhältlich. Die Schutzart ist IP54 und die Schutzklasse III.

Welche Regelungsarten und Konfigurationsmöglichkeiten stehen zur Verfügung?

Der Stellantrieb unterstützt stetige Regelung sowie Split-Range-Funktionen. Für die stetige Ansteuerung sind mehrere Signalbereiche beschrieben, darunter 0-10, 10-0, 2-10 oder 10-2 VDC. Für Split-Range stehen weitere Zuordnungen zur Verfügung, einschließlich Varianten wie 0-5, 5-0, 5-10 oder 10-5VDC sowie zusätzliche Bereichskombinationen. Stetig/Dual-Range (für Change-Over) ist ebenfalls möglich. Die Charakteristik ist linear, EQM 0,25 oder invers EQM 0,25, wobei die Werkseinstellung linear ist. Die Hysterese des Eingangssignals ist zwischen 0,1 und 0,5 VDC einstellbar.

Technische Daten

• Stellkraft: 160 N
• Hub: 6,9 mm
• Stellgeschwindigkeit: 10 s/mm
• Spannungsversorgung: 24 VAC/VDC
• Leistungsaufnahme Betrieb: <1,5 VA (VAC), <1,0 W (VDC)
• Schutzart: IP54
• Schutzklasse: III
• Medientemperatur: max. 120 °C
• Umgebungstemperatur: 0 - +50 °C
• Ventilanschluss: M30x1,5
• Laufzeit: 65

Der IMI TA motorische Stellantrieb TA-Slider 160 BACnet bietet eine fortschrittliche Lösung für die präzise Regelung in hydronischen Systemen. Seine digitale Konfigurierbarkeit und die Unterstützung von BACnet MS/TP und Modbus RTU ermöglichen eine nahtlose Integration in moderne Gebäudeautomationssysteme. Mit einer Stellkraft von 160 N, einem Hub von 6,9 mm und einer Spannungsversorgung von 24 VAC/VDC ist dieser Stellantrieb eine zuverlässige Komponente für effiziente und flexible Anlagen.
