Beschreibung

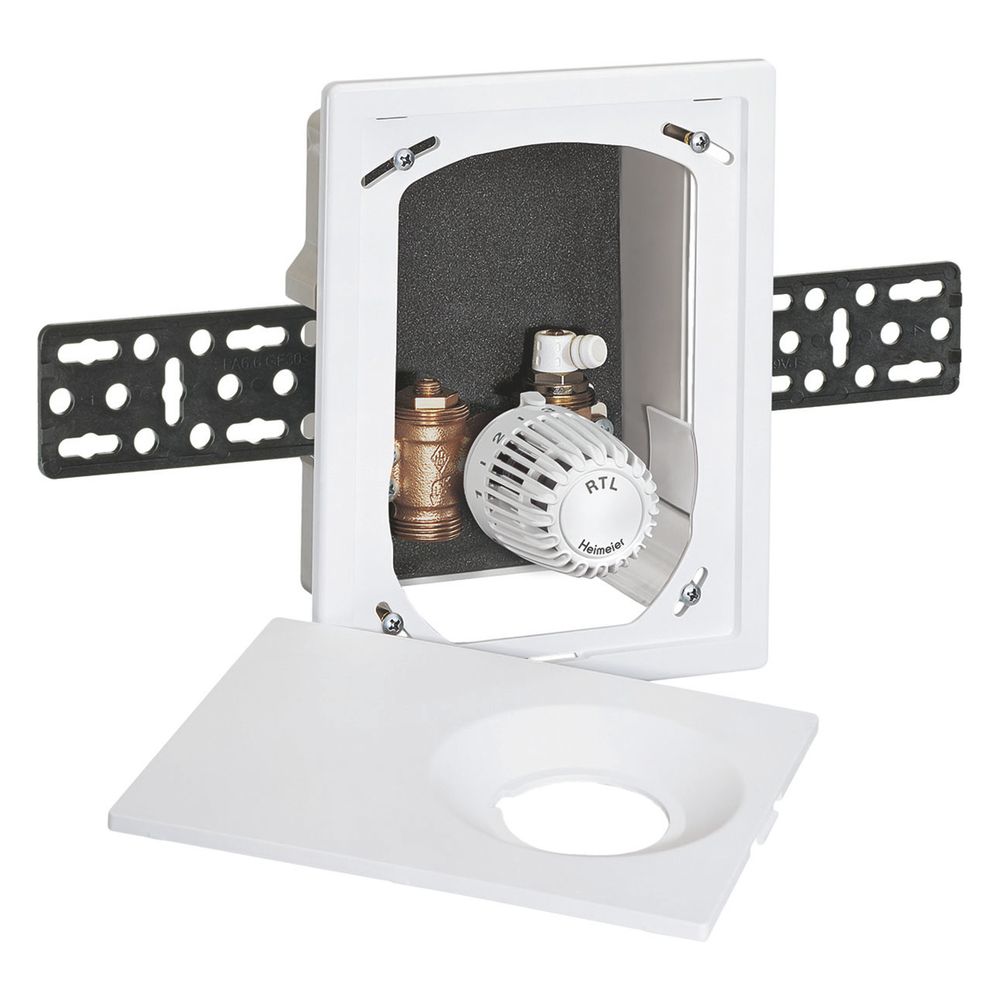

IMI Heimeier Unterputz-Kasten Multibox Eclipse RTL, mit Rücklauftemperaturbegrenzer, Einbautiefe 60mm, Anschluss G 3/4", Weiß
Der IMI Heimeier UP-Kasten Multibox Eclipse RTL ist eine Unterputz-Einzelraumregelung mit integriertem Rücklauftemperaturbegrenzer (RTL) und automatischem Durchflussregler. Dieses System ist speziell für die dezentrale Einzelraumtemperaturregelung oder die Maximalbegrenzung der Rücklauftemperatur bei Fußbodenheizungen konzipiert. Die Abdeckplatte und das RTL-Fühlerelement sind in Weiß (RAL 9016) gehalten.
Wofür wird die Multibox Eclipse RTL eingesetzt?
Die Multibox Eclipse RTL von IMI Heimeier dient der dezentralen Einzelraumtemperaturregelung sowie der Maximalbegrenzung der Rücklauftemperatur in Fußbodenheizungen. Sie findet auch Anwendung in kombinierten Fußboden-Radiatorheizungsanlagen, um die Rücklauftemperatur präzise zu steuern.
Wie arbeitet der automatische Durchflussregler?
Ein integrierter Durchflussregler sorgt für einen automatischen hydraulischen Abgleich, indem der eingestellte Durchfluss im Bereich von 10 bis 150 l/h nicht überschritten wird. Dies trägt zu einer effizienten und gleichmäßigen Wärmeverteilung bei. Die Einstellung des Durchflusses kann mit einem Einstellschlüssel oder einem Maulschlüssel SW 11 erfolgen. Ein Mindestdifferenzdruck von 10 bis 15 kPa über dem Durchflussregler ist je nach Sollwert erforderlich.
Welche Temperaturbegrenzung bietet das RTL-Fühlerelement?
Das RTL-Fühlerelement ermöglicht eine Rücklauftemperaturbegrenzung mit einem Sollwertbereich von 0 °C bis 50 °C, gekennzeichnet durch die Merkzahl 0-5. Dies unterstützt die präzise Steuerung der Temperatur im Heizsystem.
Welche Konstruktionsmerkmale und Installationsvorteile gibt es?
Der Unterputz-Wandeinbaukasten ist für eine flexible Montage in allen Wandarten ausgelegt und bietet einen Tiefenausgleich von 30 mm. Ein Ausgleich bei nicht lotrechtem Einbau ist bis zu 6 Grad zu jeder Seite möglich. Das Ventilgehäuse besteht aus korrosionsbeständigem Rotguss. Das Thermostat-Oberteil ist mit einer Niro-Stahlspindel und doppelter O-Ring-Abdichtung ausgestattet, wobei der äußere O-Ring ohne Entleeren der Anlage auswechselbar ist. Eine Bauschutzkappe, ein Entlüftungsventil und eine Absperrspindel sind integriert. Die Abdeckung erfolgt mit verdeckter Schraubbefestigung.
Technische Daten
- Einbautiefe: 60 mm
- Einbaubreite: 131
- Einbauhöhe: 179
- Farbe Abdeckplatte und RTL-Fühlerelement: Weiß RAL 9016
- Anschluss Außengewinde: G 3/4
- Rohranschluss: 3/4 Zoll Eurokonus
- Thermostatanschluss: M30 x 1,5
- Sollwertbereich RTL-Fühlerelement: 0 °C bis 50 °C
- Durchflussbereich Durchflussregler: 10 - 150 l/h
- Mindestdifferenzdruck über Durchflussregler: 10 - 15 kPa
Die IMI Heimeier Multibox Eclipse RTL bietet eine zuverlässige Lösung für die dezentrale Temperatur- und Rücklauftemperaturbegrenzung in Fußbodenheizungen. Mit ihrem automatischen Durchflussregler für einen Bereich von 10 bis 150 l/h und einem RTL-Sollwertbereich von 0 °C bis 50 °C trägt sie zu einem effizienten und komfortablen Heizbetrieb bei. Die Einbautiefe beträgt 60 mm, und die flexible Montage erleichtert die Installation.
Technische Daten
| Hersteller-Warengruppe | Sonderventile |
| Hersteller-Produktgruppe | IMI Heimeier |
| Hersteller-Artikelnummer | 9319-00.800 |
| Hersteller | Heimeier |
| Abmessung Rohranschluss | 3/4 Zoll Eurokonus |
| Abmessung Thermostatanschluss | M30 x 1,5 |
| Artikelnummer | IMI-9319-00.800 |
| Bedienung | fester Sensor/Thermostat |
| EAN-13 | 4024052902514 |
| Einbaubreite | 131 |
| Einbaudurchmesser | 60 |
| Einbauhöhe | 179 |
| Einbautiefe | 60 |
| Farbe Bedienelement | weiß |
| Farbe der Abdeckplatte | weiß |
| Gewicht | 1,261 kg |
| Mit Bedienelement | ja |
| Mit Entlüftung | nein |
| Raumtemperaturregelung | nein |
| Vorab einstellbar | ja |
| Wassertemperaturregelung | ja |
| WEEE-Nr. | 78857327 |
