Beschreibung

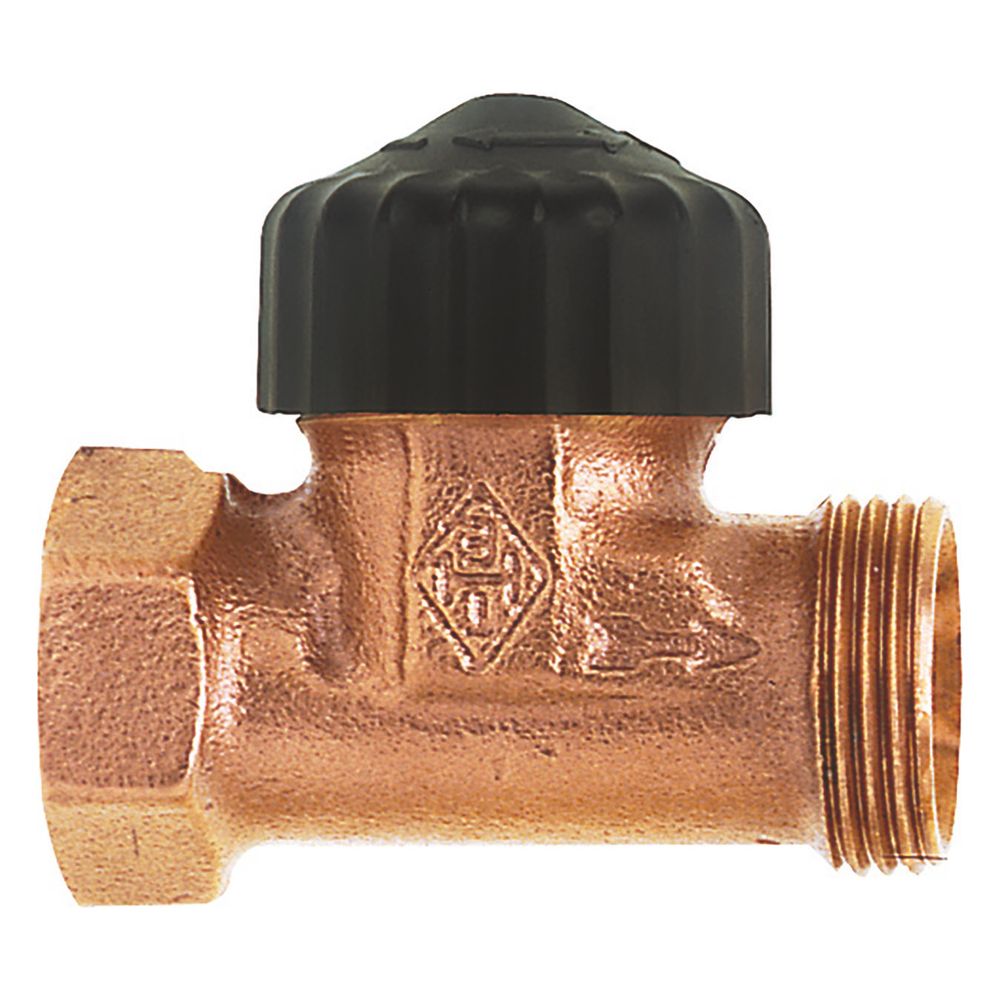

IMI Heimeier Vorlauf-Regulierventil Rp 1/2" Innengewinde x G 3/4" Außengewinde, mit Bauschutzkappe
Das IMI Heimeier Vorlauf-Regulierventil ist eine robuste Komponente für Heizkreise. Ausgestattet mit einem Thermostat-Oberteil und einer Bauschutzkappe, ermöglicht es eine präzise Regelung der Vorlauftemperatur. Das Ventil ist ideal für den Einsatz in Einrohr- und Zweirohrsystemen und bietet flexible Anschlussmöglichkeiten für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre.
Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?
Das Ventilgehäuse besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss, was zur Langlebigkeit beiträgt. Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung tragen zur Zuverlässigkeit bei. Der Oberflächenschutz ist vernickelt, und die Form des Ventils ist gerade.
Welche Anschlussmöglichkeiten bietet das Vorlauf-Regulierventil?
Der verteilerseitige Anschluss erfolgt über ein Innengewinde Rp 1/2. Heizkreisseitig ist der Anschluss als Außengewinde G 3/4 ausgeführt, konusdichtend und in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre geeignet. Die Abmessung des Rohranschlusses beträgt 3/4 Zoll Eurokonus.
Wie funktioniert der thermostatische Betrieb und die Wartung?
Das Ventil ist für den thermostatischen Betrieb mit einem Thermostat-Kopf oder einem Stellantrieb vorbereitet, mit einem Thermostatanschluss von M30 x 1,5. Das Thermostat-Oberteil und der äußere O-Ring können ohne Entleeren der Anlage ausgetauscht werden. Für diese Wartungsarbeiten ist kein Spezialwerkzeug erforderlich. Die Bedienung des Ventils erfolgt manuell, und die Voreinstellung ist ohne Schlagdämpfer ausgeführt.
Welche Betriebsbedingungen sind für das Ventil zulässig?
Die zulässige Betriebstemperatur beträgt 120 °C und der zulässige Betriebsüberdruck 10 bar. Das Ventil ist sowohl für Einrohrsysteme als auch für Zweirohrsysteme geeignet.
Technische Daten
- Werkstoff des Gehäuses: Bronze
- Verteilerseitiger Anschluss: Innengewinde Rp 1/2
- Heizkreisseitiger Anschluss: Außengewinde G 3/4
- Abmessung Rohranschluss: 3/4 Zoll Eurokonus
- Abmessung Thermostatanschluss: M30 x 1,5
- Zulässige Betriebstemperatur: 120 °C
- Zulässiger Betriebsüberdruck: 10 bar
- Kvs-Wert: 1,7
- KV-2-Wert: 0,79
- Form: gerade
Das IMI Heimeier Vorlauf-Regulierventil in Durchgangform ist eine zuverlässige Komponente für Heizungsanlagen. Mit seinem Gehäuse aus korrosionsbeständigem Rotguss und der Möglichkeit, das Thermostat-Oberteil ohne Anlagenentleerung zu wechseln, bietet es sowohl Langlebigkeit als auch Wartungsfreundlichkeit. Die zulässige Betriebstemperatur von 120 °C und ein Betriebsüberdruck von 10 bar unterstreichen die Robustheit dieses Ventils.
Lieferumfang
- 1x IMI Heimeier Vorlauf-Regulierventil
- 1x Bauschutzkappe
Technische Daten
| Hersteller-Warengruppe | Fußboden-Komponenten |
| Hersteller-Produktgruppe | IMI Heimeier |
| Hersteller-Artikelnummer | 1322-02.000 |
| Hersteller | Heimeier |
| Abmessung Rohranschluss | 3/4 Zoll Eurokonus |
| Abmessung Thermostatanschluss | M30 x 1,5 |
| Artikelnummer | IMI-1322-02.000 |
| Ausführung | Innengewinde/Außengewinde |
| Automatische Durchflussregelung | nein |
| Bedienung | manuelle Bedienung |
| EAN-13 | 4024052136414 |
| Farbe des Knopfes | weiß |
| Form | gerade |
| Geeignet für Einrohrsystem | ja |
| Geeignet für Zweirohrsystem | ja |
| Gewicht | 0,177 kg |
| KV-2-Wert | 0,79 |
| Kvs-Wert | 1,7 |
| Mit gebogenem Schlussstück | nein |
| Mit Quetschset | nein |
| Mit Staubkappe | nein |
| Oberflächenschutz | vernickelt |
| Strömungsrichtung entgegengesetzt | nein |
| Thermostatische Vorbereitung | ja |
| Verkürzte Baulänge | nein |
| Vorab einstellbar | nein |
| Voreinstellung | ohne Schlagdämpfer |
| Werkstoff des Gehäuses | Bronze |
| WEEE-Nr. | 78857327 |
