IMI Pneumatex Sicherheitsventil DSV 25-2.0 DGH, Ansprechdruck 2,0 bar, G 1" x G 1 1/2", Rotguss

Das IMI Pneumatex Sicherheitsventil DSV 25-2,0 DGH aus Rotguss ist ein federbelastetes Präzisionsventil, das zur Absicherung des maximalen Drucks in Wärmeerzeugern und Heizwassersystemen dient. Mit einem Ansprechdruck von 2,0 bar ist es für den senkrechten Einbau konzipiert und ermöglicht den Einsatz in Anlagen nach EN 12828 und SWKI 93-1, auch mit Frostschutzmittelzusatz bis zu 50%.

Wie ist das Sicherheitsventil konstruiert und ausgestattet?

Das IMI Pneumatex Sicherheitsventil DSV...DGH ist federbelastet und verfügt über einen Hebel, der ein manuelles Anlüften ermöglicht. Der Federraum ist durch einen Faltenbalg geschützt, was die Langlebigkeit und Funktionssicherheit unterstützt. Eine gegendruckkompensierte Ausführung sorgt für präzise Druckverhältnisse und stellt kleine Öffnungs- und Schließdruckdifferenzen sicher.

Für welche Anwendungen ist das Sicherheitsventil geeignet?

Dieses Sicherheitsventil ist speziell für die Absicherung des maximalen Drucks an Wärmeerzeugern und in Heizwassersystemen ausgelegt. Es ist für den Einsatz in Anlagen nach EN 12828 und SWKI 93-1 geeignet. Die Konstruktion erlaubt zudem den Betrieb mit einem Frostschutzmittelzusatz von bis zu 50%.

Welche Installationshinweise sind zu beachten?

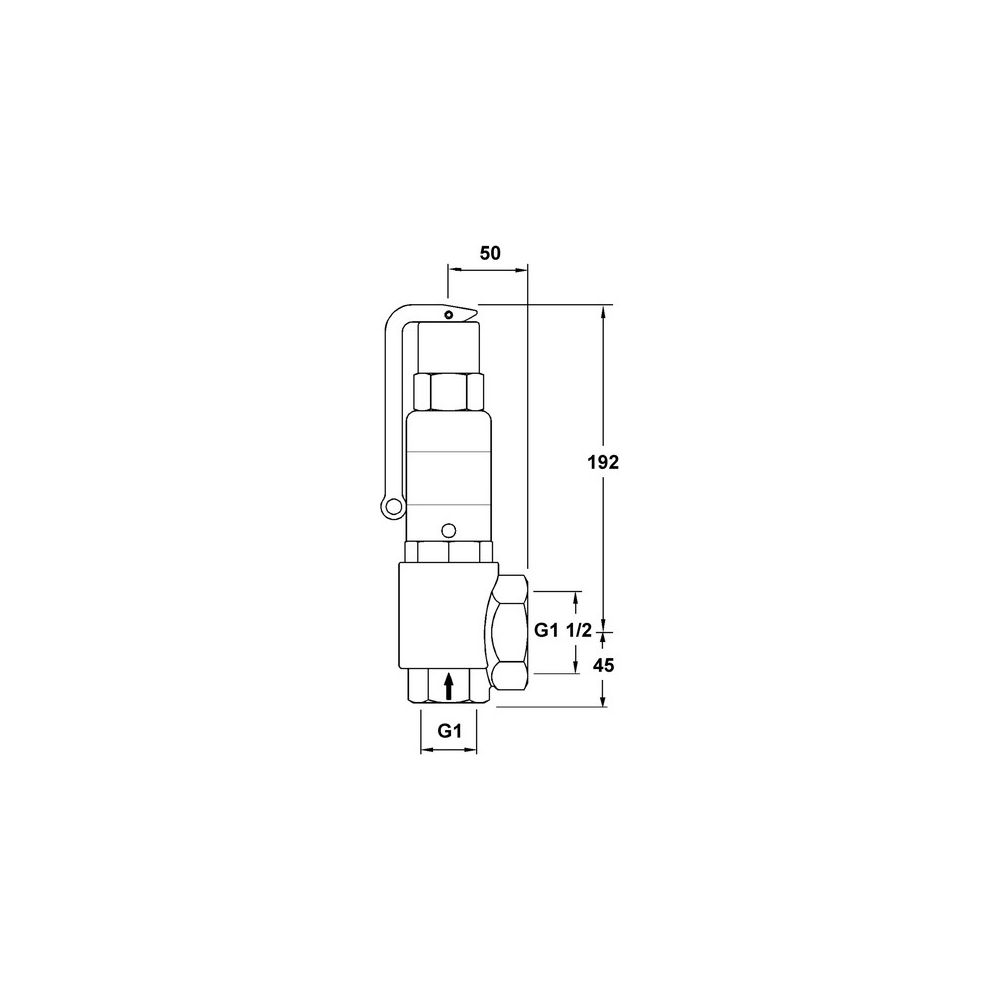

Das Sicherheitsventil ist für den senkrechten Einbau vorgesehen. Sowohl die Eintritts- als auch die Austrittsseite sind mit Innengewinde ausgestattet, wobei die Austrittsseite vergrößert ausgeführt ist. Der Anschluss für den Eintritt beträgt G 1 und für den Austritt G 1 1/2.

Welche technischen Leistungsdaten sind relevant?

Der Ansprechdruck des Ventils liegt bei 2,0 bar. Die Öffnungs- und Schließdruckdifferenzen betragen jeweils PSV * 0,1 bar. Die Abblaseleistung für Dampf ist 236 kW und für Wasser 17000 kW. Das Ventil ist für einen maximal zulässigen Druck von 25 bar und einen minimal zulässigen Druck von 0 bar ausgelegt. Die maximal zulässige Temperatur beträgt 120 °C, die minimal zulässige Temperatur -10 °C.

Technische Daten

• Ansprechdruck: 2,0 bar
• Abblaseleistung - Dampf: 236 kW
• Abblaseleistung - Wasser: 17000 kW
• Max. zul. Druck: 25 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C
• Anschluss Eintritt: G 1
• Anschluss Austritt: G 1 1/2
• Werkstoff des Gehäuses: Bronze
• Bauhöhe: 233

Das IMI Pneumatex Sicherheitsventil DSV 25-2,0 DGH aus Rotguss bietet eine zuverlässige Lösung zur Druckabsicherung in Heizungsanlagen. Mit einem Ansprechdruck von 2,0 bar, einer maximalen zulässigen Temperatur von 120 °C und einer Abblaseleistung von bis zu 17000 kW für Wasser, ermöglicht dieses federbelastete Präzisionsventil eine hohe Betriebssicherheit und ist für den Dauerbetrieb ausgelegt.
