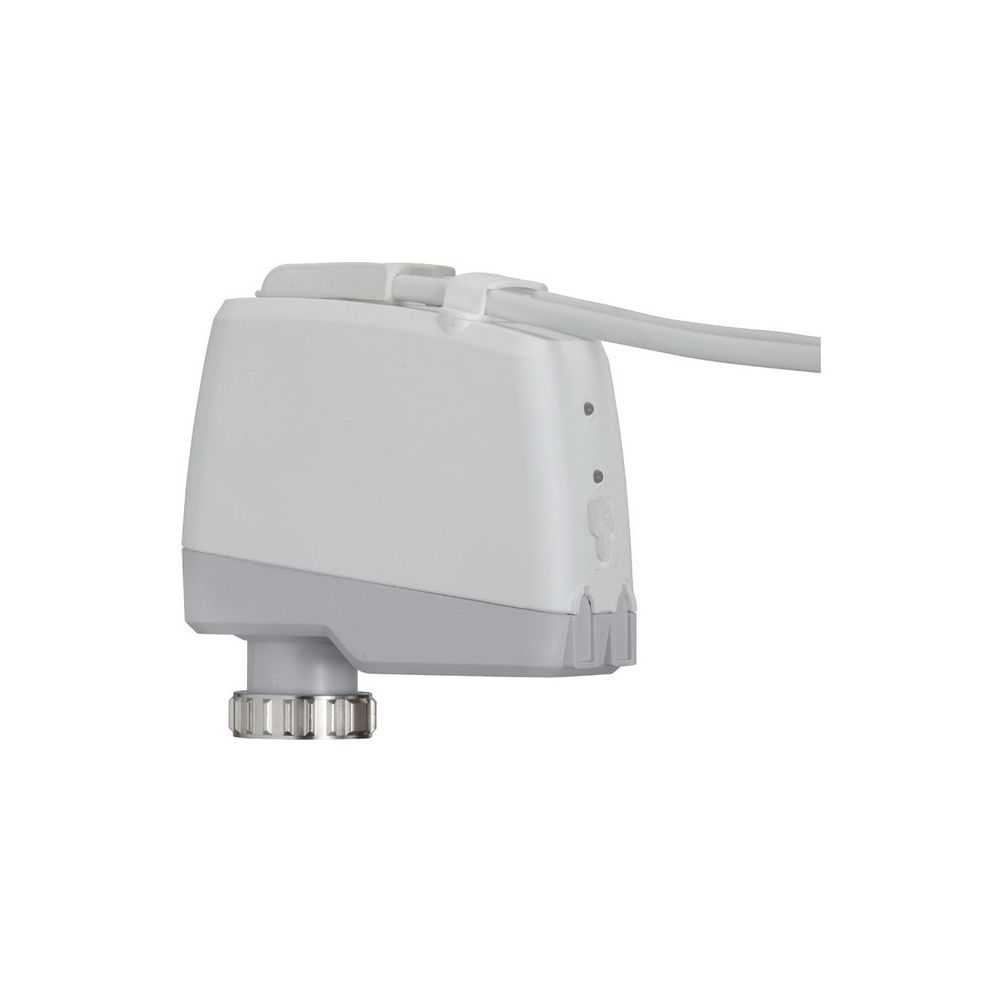

IMI TA motorischer Stellantrieb TA-Slider 160 Modbus, stetig, 0-10V DC

Der IMI TA motorische Stellantrieb TA-Slider 160 Modbus ist ein digital konfigurierbarer, stetiger Push-Stellantrieb für die Bus-Kommunikation mit Modbus RTU. Er ist für moderne hydronische Regelungen und den hydraulischen Abgleich konzipiert und bietet eine Stellkraft von 160/200 N. Mit einer Schutzart von IP 54 ist das Gerät für vielfältige Einsatzbereiche geeignet und ermöglicht eine präzise Steuerung von Ventilen mit einem Hub von 6,9 mm.

Wie erfolgt die digitale Konfiguration und Bus-Kommunikation?

Der TA-Slider 160 Modbus ist digital konfigurierbar für die Bus-Kommunikation mit Modbus RTU. Ein Hybrid Modus mit voreingestelltem stetigem Regelsignal von 0-10 VDC ist ebenfalls verfügbar. Die Werkseinstellung erfolgt über Modbus. Für erweiterte Steuerungsoptionen sind ein frei programmierbarer Digitaleingang und Relais integriert.

Welche Funktionen bietet der Stellantrieb für Betrieb und Sicherheit?

Zum Funktionsumfang gehören eine stetige Regelung, Handbetätigung und Hubanpassung. Eine Anzeige von Betriebsart, Status und Position ist integriert. Für die Sicherheit und Zuverlässigkeit sorgen eine einstellbare Hubbegrenzung, ein Ventilblockierschutz, eine Ventilblockage-Erkennung sowie eine Sicherheitsstellung im Fehlerfall. Eine Diagnose- und Protokollfunktion unterstützt die Überwachung des Betriebs.

Welche Regelungsarten und Eingangssignale werden unterstützt?

Der Stellantrieb unterstützt stetige Regelungen mit Eingangssignalen im Bereich 0(2)-10 VDC bei einem Eingangswiderstand (Ri) von 47 Ohm. Die Hysterese des Eingangssignals ist zwischen 0,1 und 0,5 VDC einstellbar, ergänzt durch einen 0,33 Hz Tiefpassfilter. Es werden verschiedene stetige, Split-Range- und Dual-Range-Regelsignale für Change-Over-Anwendungen unterstützt, darunter Bereiche wie 0-10 VDC, 2-10 VDC, 0-5 VDC oder 0-3,3 / 6,7-10 VDC.

Wie sind die mechanischen Eigenschaften des Stellantriebs?

Der TA-Slider 160 Modbus ist ein elektromotorischer Push-Stellantrieb mit einer Stellkraft von 160/200 N und einer Stellgeschwindigkeit von 10 s/mm. Der Hub beträgt 6,9 mm, wobei eine automatische Ventilhuberkennung (Hubanpassung) integriert ist. Der Ventilanschluss erfolgt über eine M30x1,5 Rändelmutter. Der Stellantrieb ist selbsteinstellend für IMI Hydronic Engineering Ventile.

Welche Umgebungs- und Betriebsbedingungen sind zu beachten?

Die Medientemperatur darf maximal 120 °C betragen. Die Betriebsbedingungen liegen zwischen 0 und +50 °C, während die Lagerbedingungen von -20 bis +70 °C reichen. Die Spannungsversorgung beträgt 24 VAC/VDC +/-15% bei einer Frequenz von 50/60 Hz +/-3 Hz. Die Leistungsaufnahme im Betrieb liegt unter 1,5 VA (VAC) oder 1,0 W (VDC) und im Standby unter 1,2 VA (VAC) oder 0,75 W (VDC). Das Gehäuse ist in Weiß RAL 9016 und Grau RAL 7047 gehalten.

Technische Daten

• Stellkraft: 160/200 N
• Hub: 6,9 mm
• Stellgeschwindigkeit: 10 s/mm
• Spannungsversorgung: 24 V AC/DC
• Schutzart: IP 54
• Medientemperatur: max. 120 °C
• Umgebungstemtemperatur: 0 - 50 °C
• Ventilanschluss: M30 x 1,5
• Eingangssignal: 0(2)-10 VDC
• Eingangswiderstand Ri: 47 Ohm

Der IMI TA motorische Stellantrieb TA-Slider 160 Modbus bietet eine flexible und präzise Lösung für die Ventilsteuerung in hydronischen Systemen. Seine digitale Konfigurierbarkeit und die Unterstützung der Modbus RTU Kommunikation ermöglichen eine einfache Integration und Anpassung. Mit einer Stellkraft von 160/200 N, einem Hub von 6,9 mm und einer Spannungsversorgung von 24 VAC/VDC ist das Gerät für anspruchsvolle Regelungsaufgaben ausgelegt.

Lieferumfang

• 1x IMI TA motorischer Stellantrieb TA-Slider 160 Modbus
• 1x Steckerfertiges Anschlusskabel
