IMI TA Anschluss-Set TA-COMPACT-DP, für Differenzdruckregelung mit Passstück für Wärmezähler

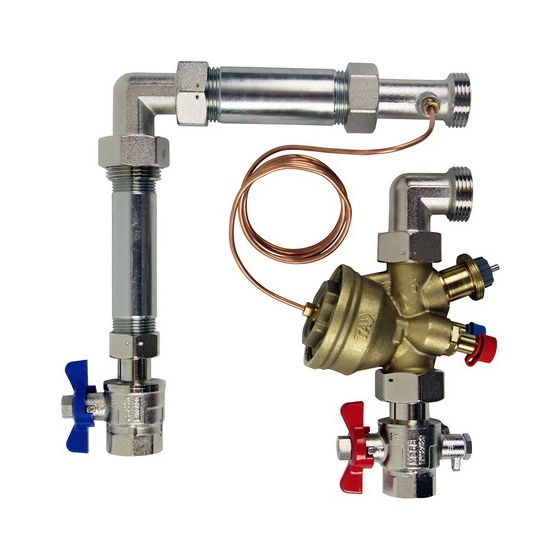

5 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Anschluss
Ausführung
Beschreibung

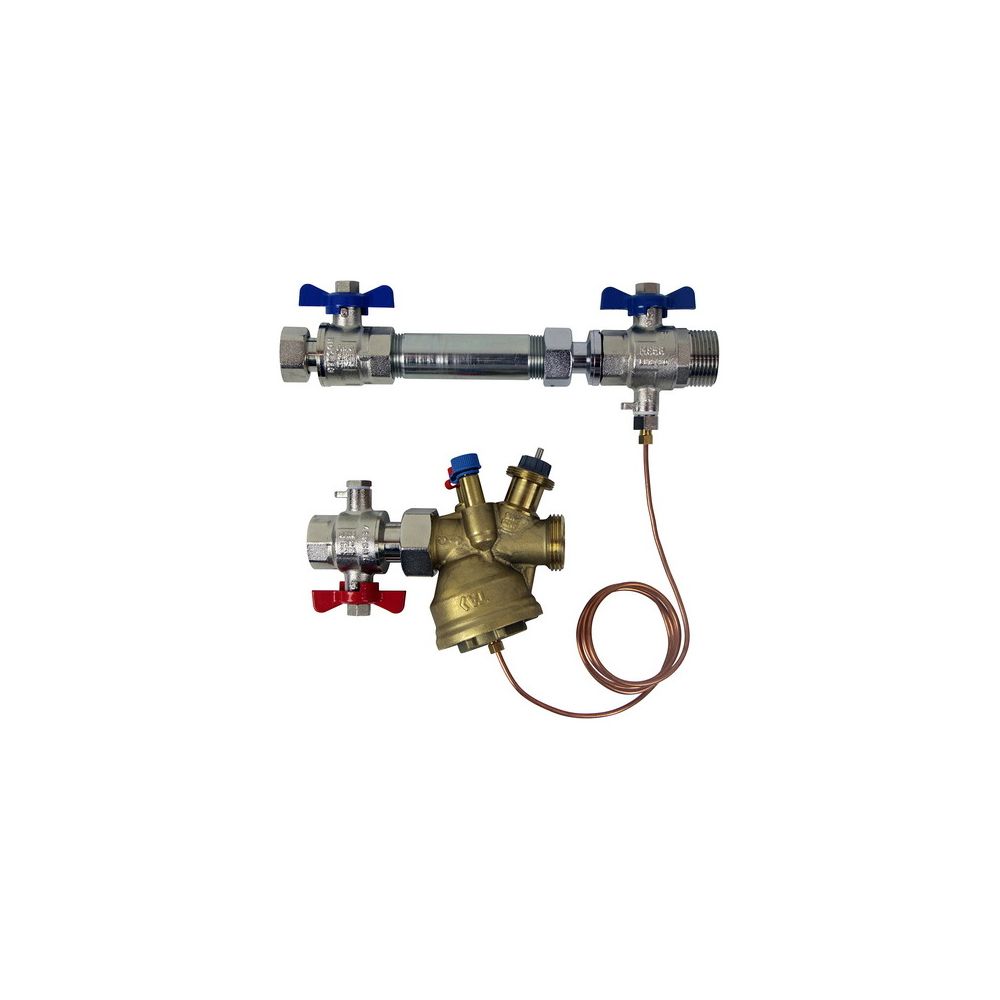

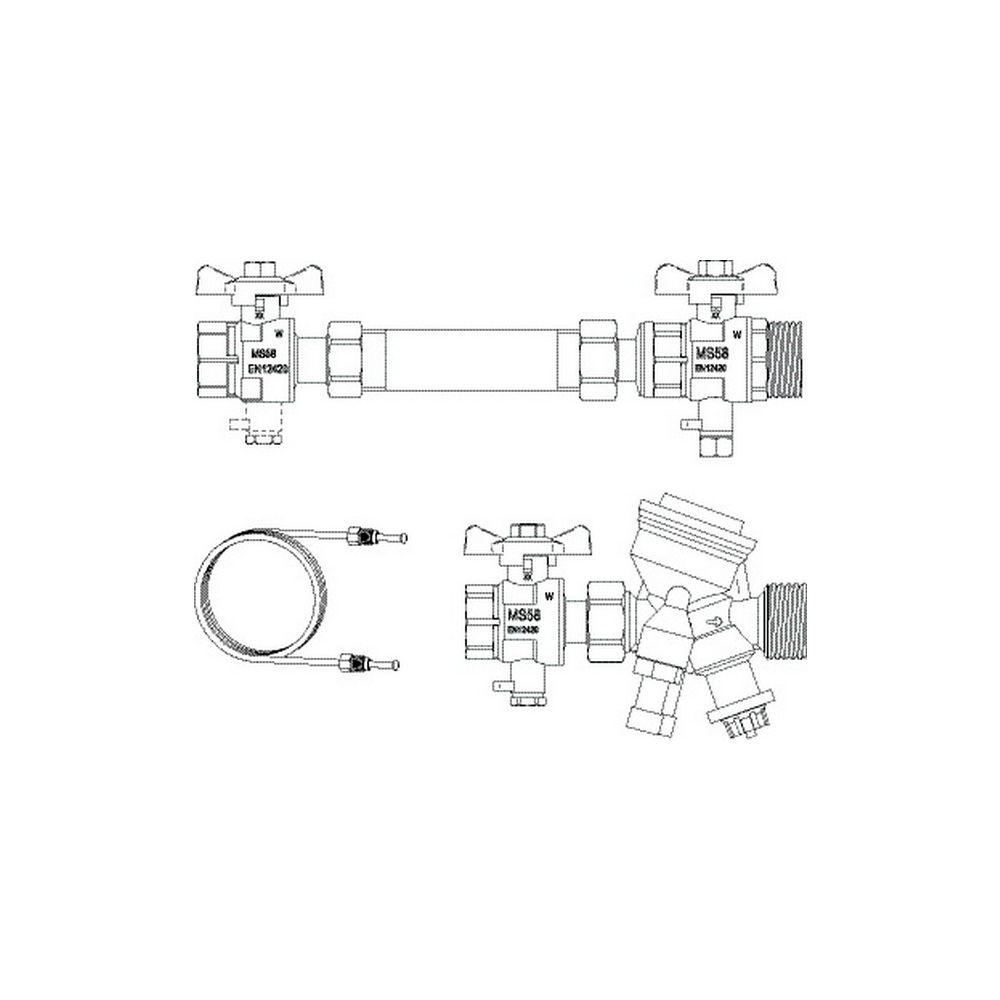

IMI TA Anschluss-Set TA-COMPACT-DP horizontal, für Differenzdruckregelung mit Passstück für Wärmezähler, DN 25 G 1" G 1"
Das IMI TA Anschluss-Set TA-COMPACT-DP von IMI Heimeier ist ein horizontales Anschlussset für die präzise Differenzdruckregelung in Heizungs- und Kühlsystemen. Es ist für den Nenndurchmesser DN25 ausgelegt und verfügt über G1-Anschlüsse. Ein Passstück für Wärmezähler ist im Lieferumfang enthalten, und das Set ist für den Einsatz mit Glykol geeignet. Die Installation erfordert kein Spezialwerkzeug und die Rohrgewinde entsprechen der Norm ISO 228.
Wie funktioniert das Anschlussset TA-COMPACT-DP?
Das Anschlussset ist speziell für die Differenzdruckregelung konzipiert und als horizontales Set ausgeführt. Es trägt zur effizienten Steuerung von Heiz- und Kühlanlagen bei. Das Set ist mit einem Regelventil und einem Absperrventil ausgestattet, die eine präzise Anpassung und Wartung ermöglichen. Ein integrierter Differenzdruckregler sorgt für eine konstante Druckdifferenz.
Für welche Anwendungen ist das Anschlussset geeignet?
Das Anschlussset ist vielseitig einsetzbar und eignet sich sowohl für Heizungs- als auch für Kühlanwendungen. Die Kompatibilität mit Glykol macht es auch für Systeme mit Frostschutzmittel geeignet. Mit einem primären Nenndurchmesser von 1 Zoll (25) und einem sekundären Nenndurchmesser von 1 Zoll (25) ist es für gängige Installationen ausgelegt.
Welche Anschlüsse sind vorhanden und welche Besonderheiten gibt es?
Der primäre Anschluss ist als Innengewinde zylindrisch (BSPP) ausgeführt, während der sekundäre Anschluss ein Außengewinde zylindrisch BSPP (ISO 228-1) ist. Die Rohrgewinde entsprechen der Norm ISO 228. Das Set beinhaltet ein Passstück für Wärmezähler, ein Wärmezähler selbst ist jedoch nicht enthalten. Der maximale Durchfluss beträgt 1500 l/h bei 10 kPa.
Technische Daten
- Nenndurchmesser primär: 1 Zoll (25)
- Nenndurchmesser sekundär: 1 Zoll (25)
- Primärer Anschluss: Innengewinde zylindrisch (BSPP)
- Sekundärer Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1)
- Rohrgewinde: gemäß ISO 228
- Durchfluss q max (bei 10 kPa): 1500 l/h
- Mit Differenzdruckregler: ja
- Mit Regelventil: ja
- Mit Absperrventil: ja
- Mit Passstück für Wärmezähler: ja
Das IMI Heimeier Anschlussset TA-COMPACT-DP bietet eine zuverlässige Lösung für die Differenzdruckregelung in Heiz- und Kühlsystemen. Mit seinem Nenndurchmesser von 1 Zoll (25), der Eignung für Glykol und dem maximalen Durchfluss von 1500 l/h bei 10 kPa ist es eine vielseitige Komponente. Die einfache Installation ohne Spezialwerkzeug und die Ausstattung mit Regel- und Absperrventil sowie einem Passstück für Wärmezähler unterstreichen die Funktionalität und Benutzerfreundlichkeit dieses horizontalen Sets.
Technische Daten
| Hersteller-Warengruppe | Sonstige Artikel |
| Hersteller-Produktgruppe | IMI Heimeier |
| Hersteller-Artikelnummer | 32604010603 |
| Hersteller | Heimeier |
| Artikelnummer | IMI-32604010603 |
| EAN-13 | 5902276898426 |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Gewicht | 3,2 kg |
| Mit Absperrventil | ja |
| Mit Differenzdruckregler | ja |
| Mit Passstück für Wärmezähler | ja |
| Mit Regelventil | ja |
| Mit Rückschlagklappe | nein |
| Mit Wärmezähler | nein |
| Nenndurchmesser primär | 1 Zoll (25) |
| Nenndurchmesser sekundär | 1 Zoll (25) |
| Primärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| WEEE-Nr. | 78857327 |
IMI Hydronic Engineering Deutschland GmbH
Völlinghauser Weg
59597 Erwitte
Deutschland
59597 Erwitte
Deutschland
IMI Heimeier – der Experte für thermostatische Regelung
Der deutsche Hersteller IMI Heimeier ist aus der Branche für Heizung-, Lüftungs- und Klimatechnik nicht mehr wegzudenken. Längst ist die Marke auch zum globalen Technologieführer aufgestiegen und bietet mit einem enormen Produktprogramm innovative Lösungen für alle Anwendungen thermostatischer Regelung. Es gibt kaum eine Installationsanforderung, für die IMI Heimeier nicht die passende Komponente bereithält.
Vom Thermostat-Kopf bis hin zum Heizkörperventil liefert der deutsche Global Player Produkte, die mit allen gängigen Lösungen am Markt kompatibel sind. Dank exzellenter Produktstandards und einem einzigartigen Angebot für Regelkomponenten wie Raumthermostaten, Kugelhähnen oder Absperrventilen genießt die Marke seit je her einen ausgezeichneten Ruf im Handwerk. Zudem überzeugt IMI Heimeier mit einem breiten Produktportfolio für Zubehör und Ersatzteile, das nahezu alle Anforderungen der Heiztechnik abdeckt.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
