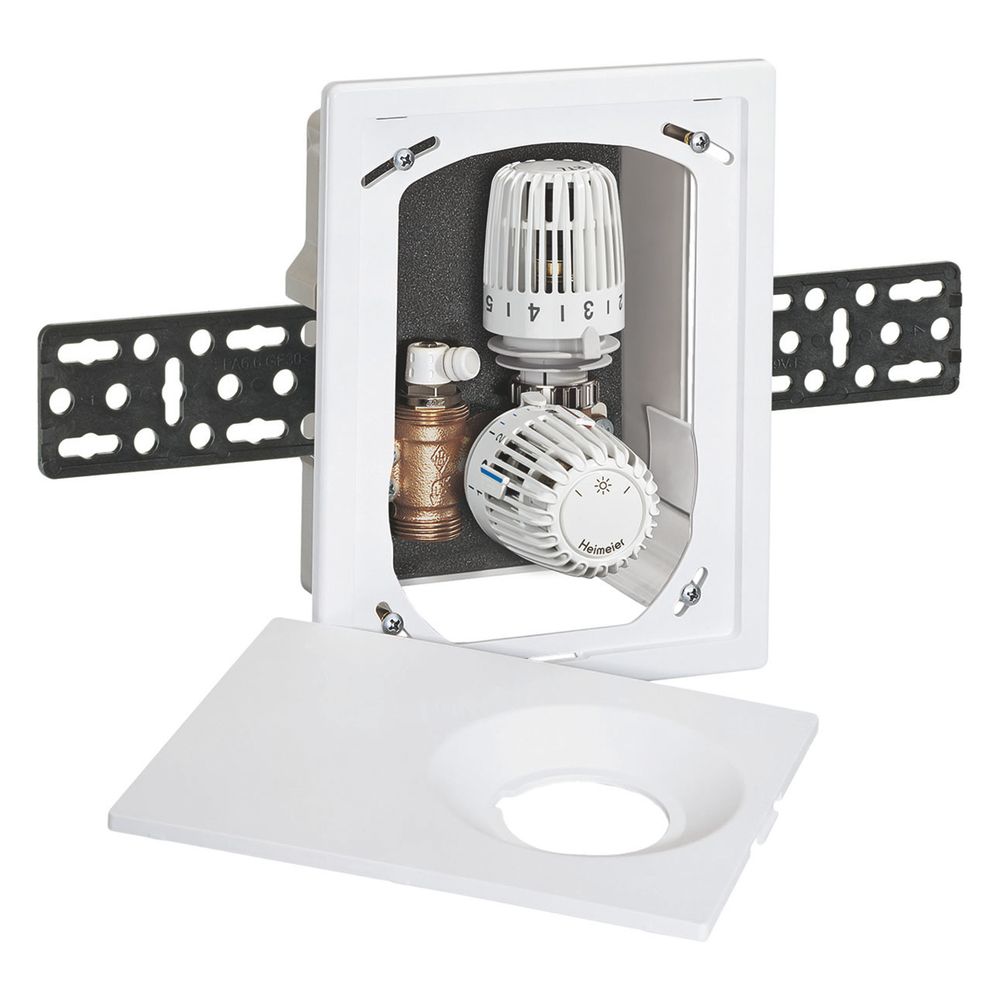

IMI Heimeier Unterputz-Kasten Multibox Eclips K-RTL, mit Thermostat-ventil und Rücklauftemperaturbegrenzer, 60mm, G 3/4", Weiß

Der IMI Heimeier UP-Kasten Multibox Eclipse K-RTL ist eine spezialisierte Unterputz-Einzelraumregelung mit automatischer Durchflussregelung für Fußbodenheizungen. Dieses System ist ideal für die dezentrale Einzelraumtemperaturregelung oder die Maximalbegrenzung der Rücklauftemperatur in kombinierten Fußboden-Radiatorheizungsanlagen. Der integrierte Durchflussregler sorgt für einen automatischen hydraulischen Abgleich, während die Ausführung in Weiß RAL 9016 eine dezente Integration ermöglicht.

Welche Funktionen bietet die Multibox Eclipse K-RTL?

Die Multibox Eclipse K-RTL von IMI Heimeier wird für die dezentrale Einzelraumtemperaturregelung oder die Maximalbegrenzung der Rücklauftemperatur bei Fußbodenheizungen eingesetzt. Der integrierte Durchflussregler sorgt für einen automatischen hydraulischen Abgleich, indem der eingestellte Durchfluss nicht überschritten wird. Dies trägt zu einer effizienten Funktion der Heizungsanlage bei und zu einer konstanten Wärmeabgabe.

Wie erfolgt die präzise Temperatur- und Durchflussregelung?

Für die Temperaturregelung ist ein Thermostatventil mit Thermostat-Kopf K vorgesehen, dessen Sollwertbereich von 6 °C bis 28 °C (Merkzahl 1-5) reicht. Ergänzend ermöglicht ein RTL-Fühlerelement einen Sollwertbereich von 0 °C bis 50 °C (Merkzahl 0-5). Der Durchflussbereich des automatischen Durchflussreglers liegt zwischen 10 und 150 l/h. Die Durchflusseinstellung erfolgt präzise mit einem Einstellschlüssel oder einem Maulschlüssel SW 11. Der Mindestdifferenzdruck über dem Durchflussregler beträgt je nach Sollwert 10 bis 15 kPa.

Welche Merkmale zeichnen den Unterputz-Wandeinbaukasten aus?

Der Unterputz-Wandeinbaukasten ist aus korrosionsbeständigem Rotguss gefertigt und umfasst eine Bauschutzkappe. Die Thermostat-Oberteile sind mit einer Niro-Stahlspindel und doppelter O-Ring-Abdichtung ausgestattet, wobei der äußere O-Ring ohne Entleeren der Anlage auswechselbar ist. Dies erleichtert die Wartung erheblich. Die Abdeckung verfügt über eine verdeckte Schraubbefestigung. Eine flexible Montage für alle Wandarten wird durch einen 30 mm Tiefenausgleich und die Möglichkeit eines Ausgleichs bei nicht lotrechtem Einbau bis 6 Grad zu jeder Seite ermöglicht. Der Anschluss erfolgt über ein Außengewinde G 3/4 in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr.

Technische Daten

• Einbautiefe: 60 mm
• Einbauhöhe: 183
• Einbaubreite: 131
• Abmessung Rohranschluss: G 3/4 Zoll Eurokonus
• Abmessung Thermostatanschluss: M30 x 1,5
• Sollwertbereich Thermostat-Kopf K: 6 °C bis 28 °C
• Sollwertbereich RTL-Fühlerelement: 0 °C bis 50 °C
• Durchflussbereich Durchflussregler: 10 - 150 l/h
• Mindestdifferenzdruck Durchflussregler: 10 - 15 kPa
• Farbe Abdeckplatte: Weiß RAL 9016

Die IMI Heimeier Multibox Eclipse K-RTL bietet eine präzise und zuverlässige Lösung für die Temperatur- und Durchflussregelung in Fußbodenheizungen. Mit ihrem integrierten automatischen Durchflussregler sorgt sie für einen effizienten hydraulischen Abgleich. Der Thermostat-Kopf K regelt im Bereich von 6 °C bis 28 °C, ergänzt durch das RTL-Fühlerelement von 0 °C bis 50 °C, bei einem Durchflussbereich von 10 bis 150 l/h. Diese Unterputz-Einheit ist eine effiziente und wartungsfreundliche Komponente zur Optimierung des Heizsystems.
