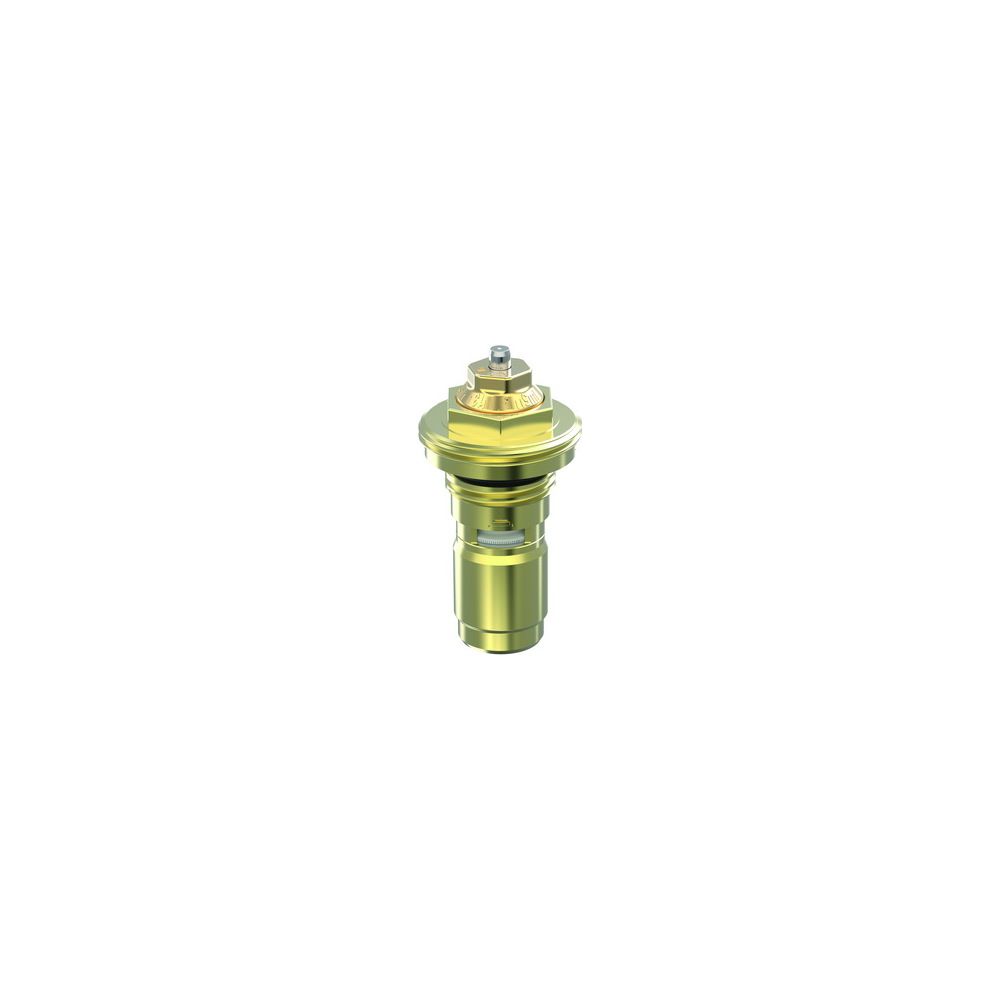

IMI Heimeier Thermostat-Oberteil Eclipse für Ventilheizkörper, für Kermi ab 2001 G 1/2" etc

Das IMI Heimeier Thermostat-Oberteil Eclipse für Ventilheizkörper, wie sie beispielsweise von Kermi ab dem Baujahr 2001 verwendet werden, ist mit einer automatischen Durchflussregelung ausgestattet. Es ermöglicht einen einfachen hydraulischen Abgleich und ist mit einem Einschraubgewinde G 1/2 versehen. Das Oberteil passt zu allen Heimeier Thermostat-Köpfen und Stellantrieben. Der Durchfluss ist stufenlos von 10 bis 170 l/h einstellbar. Es verfügt über eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung. Die Artikelnummer lautet 4383-00.300.

Wie funktioniert die automatische Durchflussregelung?

Der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am Eclipse Thermostat-Oberteil eingestellt. Dadurch wird der hydraulische Abgleich mit einem Dreh erledigt. Der eingestellte Durchfluss wird nicht überschritten. Auch bei einem Überangebot, beispielsweise aufgrund schließender Nachbarventile oder während der morgendlichen Aufheizphase, regelt Eclipse den Durchfluss automatisch auf den eingestellten Wert. Das Ventil regelt den Durchfluss unabhängig vom Differenzdruck, wodurch komplexe Berechnungen zur Ermittlung der Einstellwerte entfallen.

Welche technischen Merkmale zeichnen das Thermostat-Oberteil aus?

Das HEIMEIER Eclipse Thermostat-Oberteil ist mit einer Niro-Stahlspindel und einer doppelten O-Ring-Abdichtung ausgeführt. Die Voreinstellung kann mit einem Einstellschlüssel oder einem Maulschlüssel der Größe SW 11 vorgenommen werden. Die Einstellwerte sind sowohl stirnseitig als auch seitlich ablesbar. Die maximale Betriebstemperatur beträgt 120 °C und die minimale Betriebstemperatur 2 °C. Der Nenndruck liegt bei PN 10. Der minimale Differenzdruck beträgt 10 kPa für einen Durchfluss von 10-100 l/h und 15 kPa für 100-170 l/h. Der maximale Differenzdruck liegt bei 60 kPa.

Technische Daten

• Durchflussbereich (stufenlos): 10 bis 170 l/h
• Max. Betriebstemperatur: 120 °C
• Min. Betriebstemperatur: 2 °C
• Nenndruck: PN 10
• Min. Differenzdruck (10-100 l/h): 10 kPa
• Min. Differenzdruck (100-170 l/h): 15 kPa
• Max. Differenzdruck: 60 kPa
• Einschraubgewinde: G 1/2

Das IMI Heimeier Eclipse Thermostat-Oberteil mit automatischer Durchflussregelung ermöglicht einen präzisen und automatischen hydraulischen Abgleich von Ventilheizkörpern. Durch die stufenlose Durchflussregelung von 10 bis 170 l/h und den Nenndruck von PN 10 wird eine effiziente und zuverlässige Funktion des Heizsystems sichergestellt. Dieses Ersatzteil trägt maßgeblich zum Werterhalt und zur Optimierung der Heizungsanlage bei.
