IMI TA Anschluss-Set TA-COMPACT-P, für Durchflussregelung mit Passstück für Wärmezähler
5 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Nennweite
Anschluss
Ausführung
Beschreibung

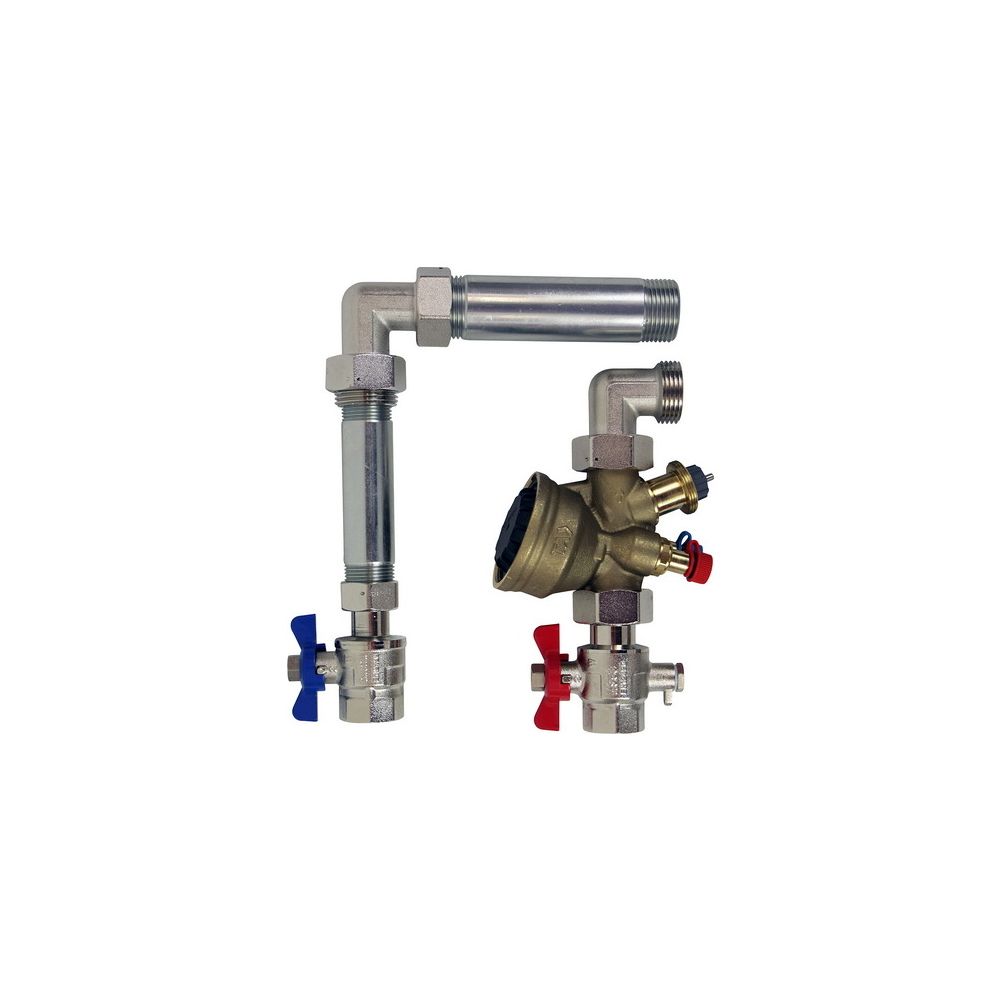

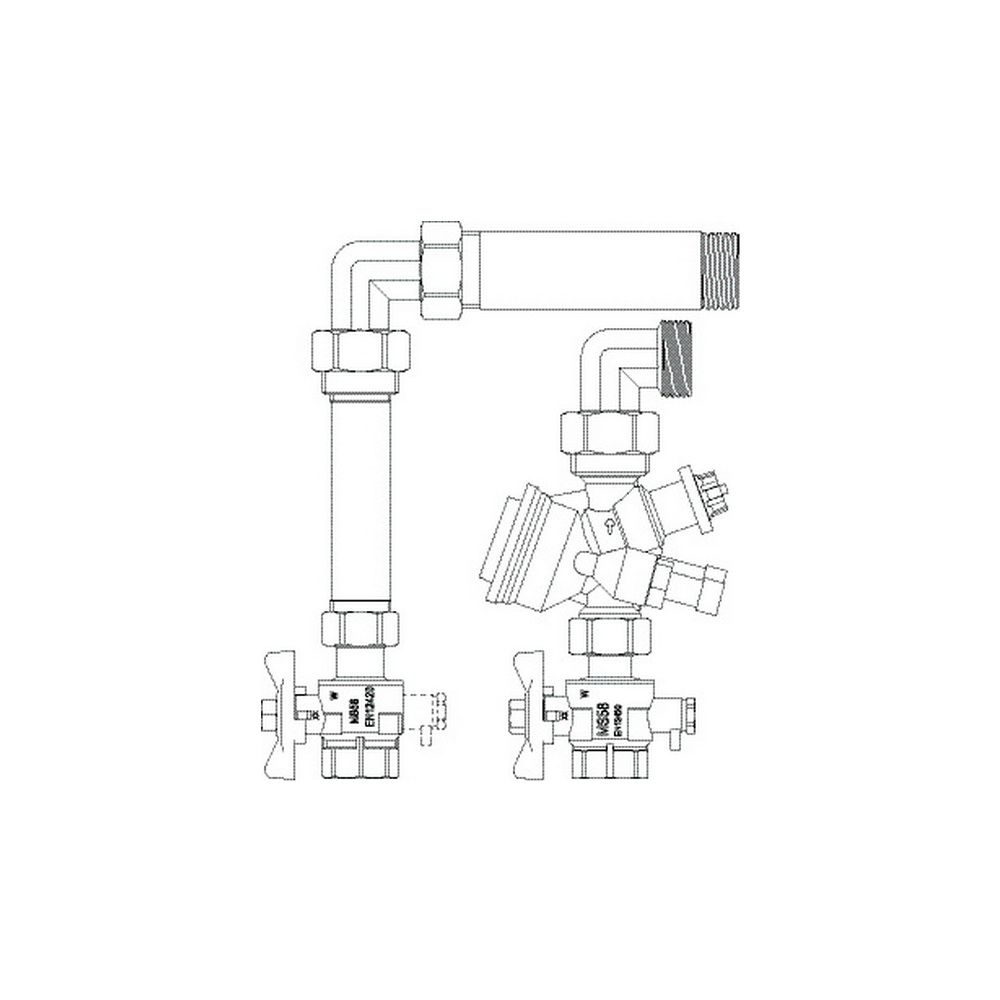

IMI TA Anschluss-Set TA-COMPACT-P vertikal, für Durchflussregelung mit Passstück für Wärmezähler, DN 15 G 3/4" G 1"
Das IMI TA Anschluss-Set TA-COMPACT-P ist ein vertikales Set für die präzise Durchflussregelung in Heizungs- und Kühlsystemen. Es ist mit einem Passstück für Wärmezähler ausgestattet und ermöglicht einen maximalen Durchfluss von 470 l/h. Das Set ist für den Einsatz mit Glykol geeignet und verfügt über primäre Innengewinde (BSPP) mit 3/4 Zoll (DN20) sowie sekundäre Außengewinde (BSPP, ISO 228-1) mit 1 Zoll (DN25).
Wie funktioniert die Durchflussregelung mit dem TA-COMPACT-P?
Das vertikale Anschlussset TA-COMPACT-P von IMI Heimeier ist für die präzise Durchflussregelung konzipiert. Es ist mit einem Regelventil zur Feinjustierung des Durchflusses und einem Absperrventil für Wartungs- oder Isolierungszwecke ausgestattet. Der maximale Durchfluss beträgt 470 l/h bei DN15, was eine effiziente Wärme- oder Kälteverteilung unterstützt.
Welche Anschlussmöglichkeiten bietet das Set?
Das Anschlussset verfügt über vielseitige Anschlussoptionen. Der primäre Anschluss ist als zylindrisches Innengewinde (BSPP) mit einem Nenndurchmesser von 3/4 Zoll (DN20) ausgeführt. Der sekundäre Anschluss besitzt ein zylindrisches Außengewinde (BSPP) gemäß ISO 228-1 mit einem Nenndurchmesser von 1 Zoll (DN25). Die Rohrgewinde entsprechen der Norm ISO 228, was eine hohe Kompatibilität sicherstellt. Die Angaben DN15, G3/4 und G1 spezifizieren die Dimensionen der Anschlüsse.
Welchen Nutzen bietet das Passstück für Wärmezähler?
Ein integriertes Passstück für Wärmezähler ist Teil des Anschlusssets TA-COMPACT-P. Dieses Passstück ist für Rohrgewinde gemäß ISO 228 ausgelegt und ermöglicht die einfache Installation eines Messgeräts zur Erfassung des Energieverbrauchs. Für die Montage des Sets ist kein Spezialwerkzeug erforderlich, was die Installation vereinfacht.
Für welche Anwendungen ist das Anschlussset geeignet?
Das IMI TA Anschluss-Set TA-COMPACT-P ist vielseitig einsetzbar und eignet sich sowohl für Heizungs- als auch für Kühlsysteme. Es ist zudem für den Einsatz mit Glykol vorgesehen, was die Anwendungsmöglichkeiten erweitert. Eine eingebaute Zirkulationspumpe ist in diesem Set nicht enthalten.
Technische Daten
- Durchfluss q max: 470 l/h
- Nenndurchmesser: DN15
- Primärer Anschluss: Innengewinde zylindrisch (BSPP) G 3/4 Zoll (20)
- Sekundärer Anschluss: Außengewinde zylindrisch BSPP (ISO 228-1) G 1 Zoll (25)
- Mit Regelventil: ja
- Mit Absperrventil: ja
- Geeignet für Heizung: ja
- Geeignet für Kühlen: ja
- Geeignet für Glykol: ja
- Mit Passstück für Wärmezähler: ja
Das IMI TA Anschluss-Set TA-COMPACT-P bietet eine robuste und flexible Lösung für die Durchflussregelung in Heiz- und Kühlsystemen. Mit einem maximalen Durchfluss von 470 l/h und der Eignung für Glykol-Anwendungen ist es vielseitig einsetzbar. Die integrierten Regel- und Absperrventile sowie das Passstück für Wärmezähler unterstreichen die Funktionalität und erleichtern die Installation und den Betrieb.
Technische Daten
| Hersteller-Warengruppe | Sonstige Artikel |
| Hersteller-Produktgruppe | IMI Heimeier |
| Hersteller-Artikelnummer | 32604010400 |
| Hersteller | Heimeier |
| Artikelnummer | IMI-32604010400 |
| EAN-13 | 5902276898310 |
| Eingebaute Zirkulationspumpe | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Gewicht | 2,4 kg |
| Mit Absperrventil | ja |
| Mit Passstück für Wärmezähler | ja |
| Mit Regelventil | ja |
| Nenndurchmesser primär | 3/4 Zoll (20) |
| Nenndurchmesser sekundär | 1 Zoll (25) |
| Primärer Anschluss | Innengewinde zylindrisch (BSPP) |
| Sekundärer Anschluss | Außengewinde zylindrisch BSPP (ISO 228-1) |
| WEEE-Nr. | DE78857327 |
