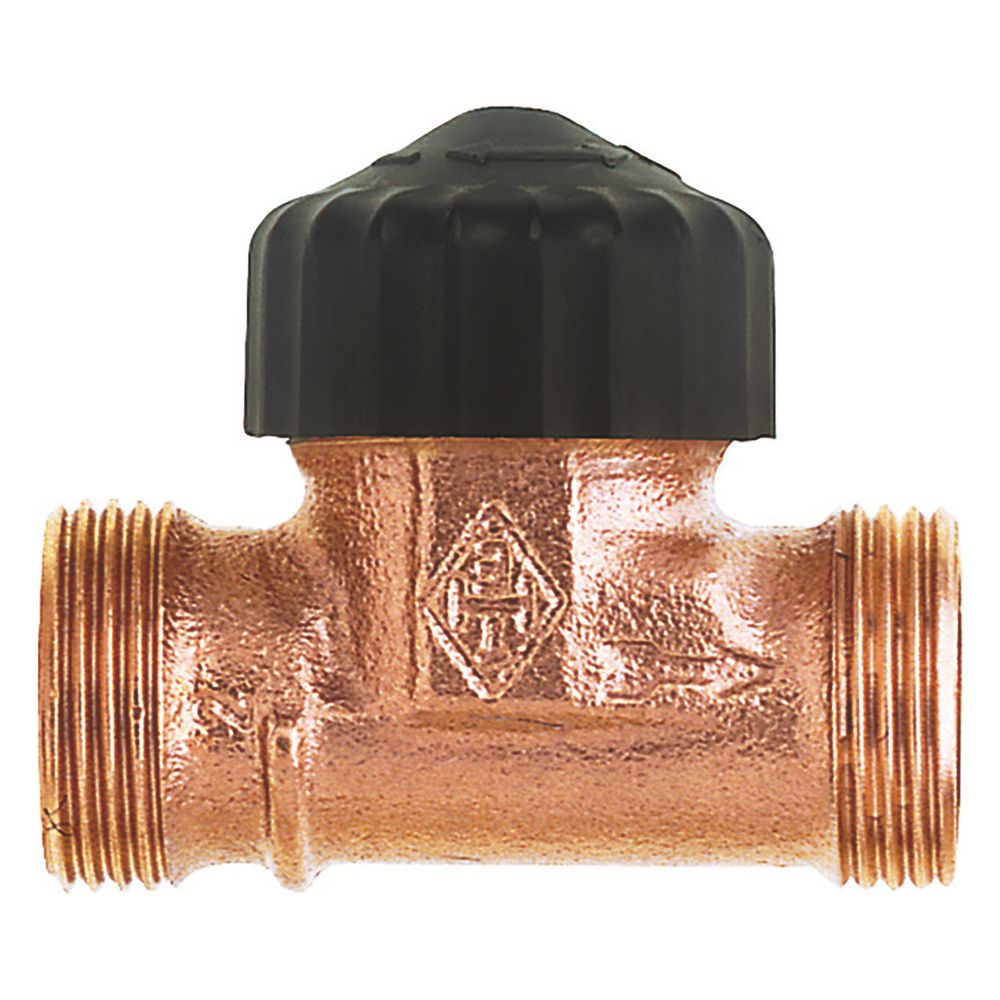

IMI Heimeier Vorlauf-Regulierventil G 3/4" Außengewinde, mit Bauschutzkappe

Das IMI Heimeier Vorlauf-Regulierventil G 3/4 x G 3/4 Außengewinde ist ein robustes Bauteil in Durchgangsform, ausgestattet mit einem Thermostat-Oberteil und einer Bauschutzkappe. Das Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss ermöglicht Langlebigkeit. Es ist ideal für Heizkreise und ermöglicht einen thermostatischen Betrieb mit Thermostatkopf oder elektrothermischem Stellantrieb, passend für Einrohr- und Zweirohrsysteme.

Welche Materialeigenschaften und Bauteile zeichnen das Ventil aus?

Das IMI Heimeier Vorlauf-Regulierventil ist in Durchgangsform ausgeführt und besitzt ein Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss (Bronze). Eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung sind integriert. Das Thermostat-Oberteil und der äußere O-Ring lassen sich ohne Entleeren der Anlage auswechseln, was die Wartung vereinfacht. Der Oberflächenschutz ist vernickelt.

Für welche Anschlüsse und Rohrsysteme ist das Ventil geeignet?

Der heizkreisseitige Anschluss des Ventils ist als Außengewinde G 3/4 ausgeführt und konusdichtend. Die Verbindung erfolgt in Kombination mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr. Der verteilerseitige Anschluss ist ebenfalls ein Außengewinde G 3/4. Der Thermostatanschluss entspricht der Norm M30 x 1,5. Das Ventil ist sowohl für Einrohrsysteme als auch für Zweirohrsysteme geeignet.

Wie erfolgt die Regelung und Bedienung des Ventils?

Das Vorlauf-Regulierventil ist für den thermostatischen Betrieb mit einem Thermostat-Kopf oder einem elektrothermischen Stellantrieb vorbereitet. Die Bedienung erfolgt manuell. Eine Voreinstellung ist ohne Schlagdämpfer vorgesehen. Für die Installation und Wartung ist kein Spezialwerkzeug erforderlich. Die zulässige Betriebstemperatur beträgt 120 °C und der zulässige Betriebsüberdruck liegt bei 10 bar.

Technische Daten

• Zul. Betriebstemperatur: 120 °C
• Zul. Betriebsüberdruck: 10 bar
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• Abmessung Thermostatanschluss: M30 x 1,5
• Ausführung: Außengewinde/Außengewinde
• Form: gerade
• KV-2-Wert: 0,79
• Kvs-Wert: 1,7
• Werkstoff des Gehäuses: Bronze (Rotguss)
• Oberflächenschutz: vernickelt

Das IMI Heimeier Vorlauf-Regulierventil bietet eine zuverlässige Lösung für die Regelung von Heizkreisen. Mit seinem korrosionsbeständigen Rotgussgehäuse und der Möglichkeit, das Thermostat-Oberteil ohne Anlagenentleerung zu wechseln, ist es auf Langlebigkeit und einfache Wartung ausgelegt. Die Anschlüsse mit G 3/4 Außengewinde und die Eignung für eine Betriebstemperatur von bis zu 120 °C sowie einen Betriebsüberdruck von 10 bar unterstreichen die robuste Konstruktion.
