IMI Pneumatex Sicherheitsventil DSV 40-4.5 DGH, Ansprechdruck 4,5 bar, DN 40 x DN 65, Sphäroguss GGG

Das IMI Pneumatex Sicherheitsventil DSV 40-4,5 DGH aus Sphäroguss GGG in Beryllium-Farbe ist ein federbelastetes Präzisionsventil. Es dient der Absicherung des maximalen Drucks an Wärmeerzeugern in Heizwassersystemen, auch mit Frostschutzmittelzusatz bis 50%. Das Ventil ist für den senkrechten Einbau konzipiert, verfügt über einen Hebel zum manuellen Anlüften und einen durch Faltenbalg geschützten Federraum. Der Ansprechdruck beträgt 4,5 bar.

Wie funktioniert das IMI Pneumatex Sicherheitsventil DSV 40-4,5 DGH?

Das IMI Pneumatex Sicherheitsventil DSV 40-4,5 DGH ist ein federbelastetes Präzisionsventil, das kleine Öffnungs- und Schließdruckdifferenzen sicherstellt. Es ist mit einem Hebel ausgestattet, der ein manuelles Anlüften ermöglicht. Der Federraum ist durch einen Faltenbalg geschützt, was die Langlebigkeit und Funktionssicherheit unterstützt.

Für welche Anwendungen ist das Sicherheitsventil geeignet?

Dieses Sicherheitsventil ist speziell für die Absicherung des maximalen Drucks in Heizwassersystemen konzipiert. Es kann auch in Systemen mit Frostschutzmittelzusatz bis zu 50% eingesetzt werden. Der Einsatz erfolgt in Anlagen nach EN 12828 und SWKI 93-1. Die Abblaseleistung beträgt 1400 kW für Dampf und 67000 kW für Wasser.

Wie wird das Sicherheitsventil installiert und angeschlossen?

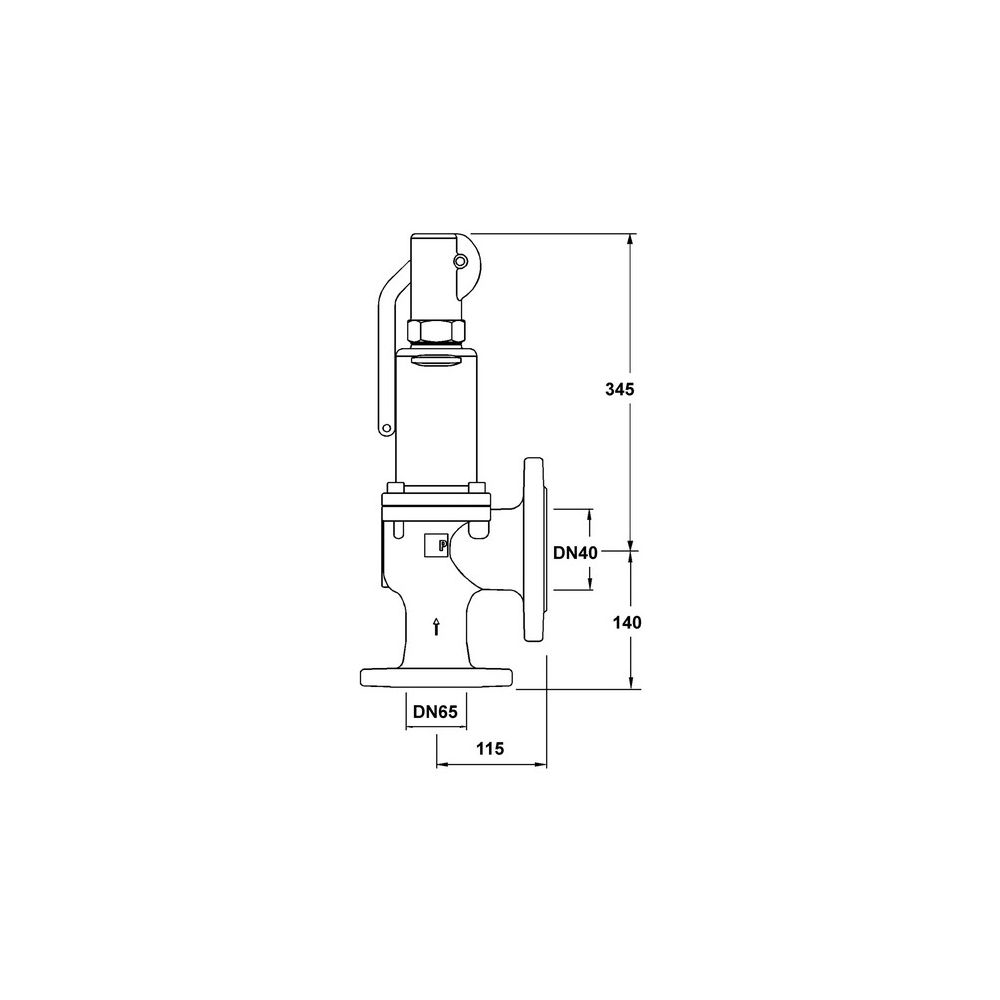

Das Sicherheitsventil ist für den senkrechten Einbau vorgesehen. Sowohl die Eintritts- als auch die Austrittsseite sind mit Flanschanschlüssen ausgestattet, wobei die Austrittsseite vergrößert ist. Der Anschluss auf der Eintrittsseite entspricht DN 40 und auf der Austrittsseite DN 65. Das Gehäuse besteht aus Gusseisen und ist beschichtet.

Technische Daten

• Ansprechdruck: 4,5 bar
• Öffnungsdruckdifferenz: PSV * 0.1 bar
• Schließdruckdifferenz: PSV * 0.1 bar
• Abblaseleistung Dampf: 1400 kW
• Abblaseleistung Wasser: 67000 kW
• Max. zul. Druck: 16 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C
• Anschluss Eintritt: DN 40
• Anschluss Austritt: DN 65
• Bauhöhe: 485
• Werkstoff Gehäuse: Gusseisen
• Druckstufe: PN 16

Das IMI Pneumatex Sicherheitsventil DSV 40-4,5 DGH bietet eine zuverlässige Druckabsicherung für Wärmeerzeuger in Heizwassersystemen. Mit einem Ansprechdruck von 4,5 bar, einer hohen Abblaseleistung von 1400 kW für Dampf und 67000 kW für Wasser, sowie einem breiten Temperaturbereich von -10 °C bis 120 °C, ist es eine robuste Lösung für anspruchsvolle Anwendungen. Die Konstruktion aus Sphäroguss GGG und die beschichtete Oberfläche tragen zur Langlebigkeit bei.
