IMI Pneumatex Sicherheitsventil DSV DGH, Rotguss
52 weitere Ausführungen verfügbar
Anschluss 1
Anschluss 2
Ansprechdruck
Beschreibung

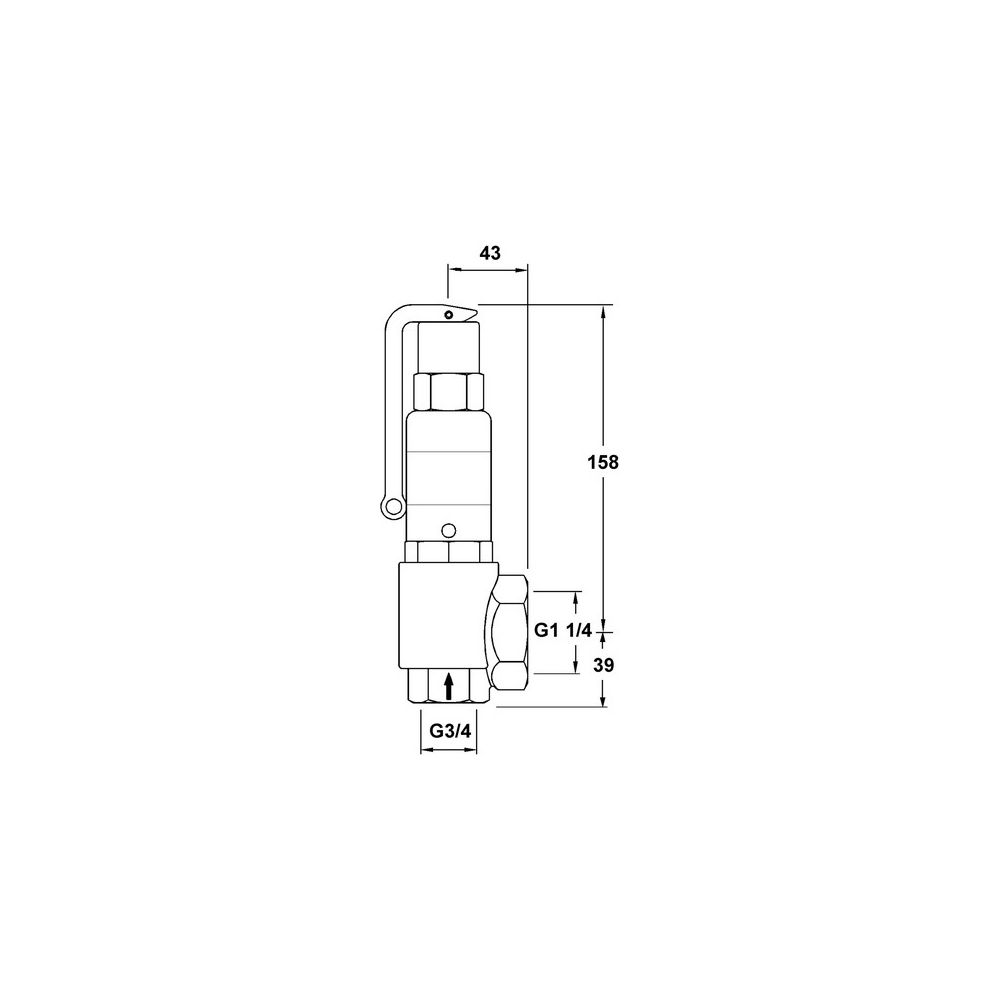

IMI Pneumatex Sicherheitsventil DSV 20-7.0 DGH, Ansprechdruck 7 bar, G 1 1/4" x G 3/4", Rotguss
Das IMI Pneumatex Sicherheitsventil DSV 20-7.0 DGH aus Rotguss ist ein federbelastetes Präzisionsventil zur Absicherung des maximalen Drucks an Wärmeerzeugern und in Heizwassersystemen. Es ist für den senkrechten Einbau konzipiert und verfügt über einen Ansprechdruck von 7 bar. Das Ventil ist auch für den Einsatz mit Frostschutzmittelzusatz bis 50% geeignet.
Wie funktioniert das IMI Pneumatex Sicherheitsventil DSV 20-7.0 DGH?
Das Sicherheitsventil DSV 20-7.0 DGH von IMI Pneumatex ist federbelastet und kann bei Bedarf manuell über einen Hebel angelüftet werden. Der Federraum ist durch einen Faltenbalg geschützt, was die Funktionssicherheit erhöht. Eine Gegendruckkompensation sorgt für eine stabile Funktion. Als Präzisionsventil ist es für kleine Öffnungs- und Schließdruckdifferenzen ausgelegt.
Welche technischen Eigenschaften zeichnen das Ventil aus?
Das Gehäuse des Ventils besteht aus hochwertigem Rotguss (Bronze Rg 5). Es ist in einer rechtwinkligen Ausführung mit einem Gerätewinkel von 90 Grad gefertigt. Die Eintritts- und Austrittsseite sind mit Innengewinde zylindrisch (BSPP) ausgeführt, wobei die Austrittsseite vergrößert ist. Die Nenndurchmesser betragen G 3/4 für den Eintritt und G 1 1/4 für den Austritt.
Für welche Anwendungen ist das Sicherheitsventil geeignet?
Das Sicherheitsventil ist vielseitig einsetzbar in Heizwassersystemen und Anlagen, die nach EN 12828 und SWKI 93-1 betrieben werden. Es ist sowohl für Heiz- als auch für Kühlanwendungen geeignet und verträgt Frostschutzmittelzusätze von bis zu 50%. Der senkrechte Einbau ist vorgesehen.
Technische Daten
- Ansprechdruck: 7 bar
- Max. zul. Druck: 25 bar
- Min. zul. Druck: 0 bar
- Max. zul. Temperatur: 120 °C
- Min. zul. Temperatur: -10 °C
- Abblaseleistung Dampf: 397 kW
- Abblaseleistung Wasser: 19400 kW
- Anschluss Eintritt: G 3/4
- Anschluss Austritt: G 1 1/4
- Bauhöhe: 197 mm
- Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
- Druckstufe: PN 25
- Gerätewinkel: 90 Grad
Das IMI Pneumatex Sicherheitsventil DSV 20-7.0 DGH bietet eine zuverlässige Druckabsicherung für Heiz- und Kühlsysteme. Mit einem Ansprechdruck von 7 bar, einem maximalen zulässigen Druck von 25 bar und einem Temperaturbereich von -10 °C bis 120 °C ist es eine robuste Lösung für anspruchsvolle Anwendungen. Die Konstruktion aus Rotguss und die federbelastete Ausführung mit Faltenbalg ermöglichen eine lange Lebensdauer und präzise Funktion.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Produktgruppe | IMI Pneumatex |
| Hersteller-Artikelnummer | 5362070 |
| Hersteller | Heimeier |
| Anschluss 1 | Innengewinde zylindrisch (BSPP) |
| Anschluss 2 | Innengewinde zylindrisch (BSPP) |
| Artikelnummer | IMI-5362070 |
| Ausführung | rechtwinklig |
| Balgventil | ja |
| Bauhöhe | 197 |
| Druckstufe Artikel | PN 25 |
| EAN-13 | 7640161632769 |
| Geeignet für Heizung | ja |
| Geeignet für Kühlen | ja |
| Gerätewinkel | 90 |
| Gewicht | 1 kg |
| Länge Anschluss 1 | 43 |
| Länge Anschluss 2 | 39 |
| Max Arbeitsdruck bei 20 °C | 25 |
| Mediumtemperatur (Dauerbetrieb) | -10 - 120 |
| Nenndurchmesser Anschluss 1 | 1 1/4 Zoll (32) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Werkstoff des Gehäuses | Bronze |
| Werkstoffgüte | Bronze (Rg 5) |
| Überströmdruck | 7 |
| WEEE-Nr. | 78857327 |
