IMI Pneumatex Sicherheitsventil DSV 15-3.0 DGH, Ansprechdruck 3 bar, G 1" x G 1/2", Rotguss

Das IMI Pneumatex Sicherheitsventil DSV 15-3.0 DGH aus Rotguss ist ein federbelastetes Präzisionsventil zur Absicherung des maximalen Drucks an Wärmeerzeugern und in Heizwassersystemen. Es ist für den senkrechten Einbau konzipiert und verfügt über Innengewinde an Ein- und Austritt. Die secuguard-Ausführung und die gegendruckkompensierte Funktion ermöglichen eine zuverlässige Druckabsicherung.

Wie ist das Sicherheitsventil konstruiert?

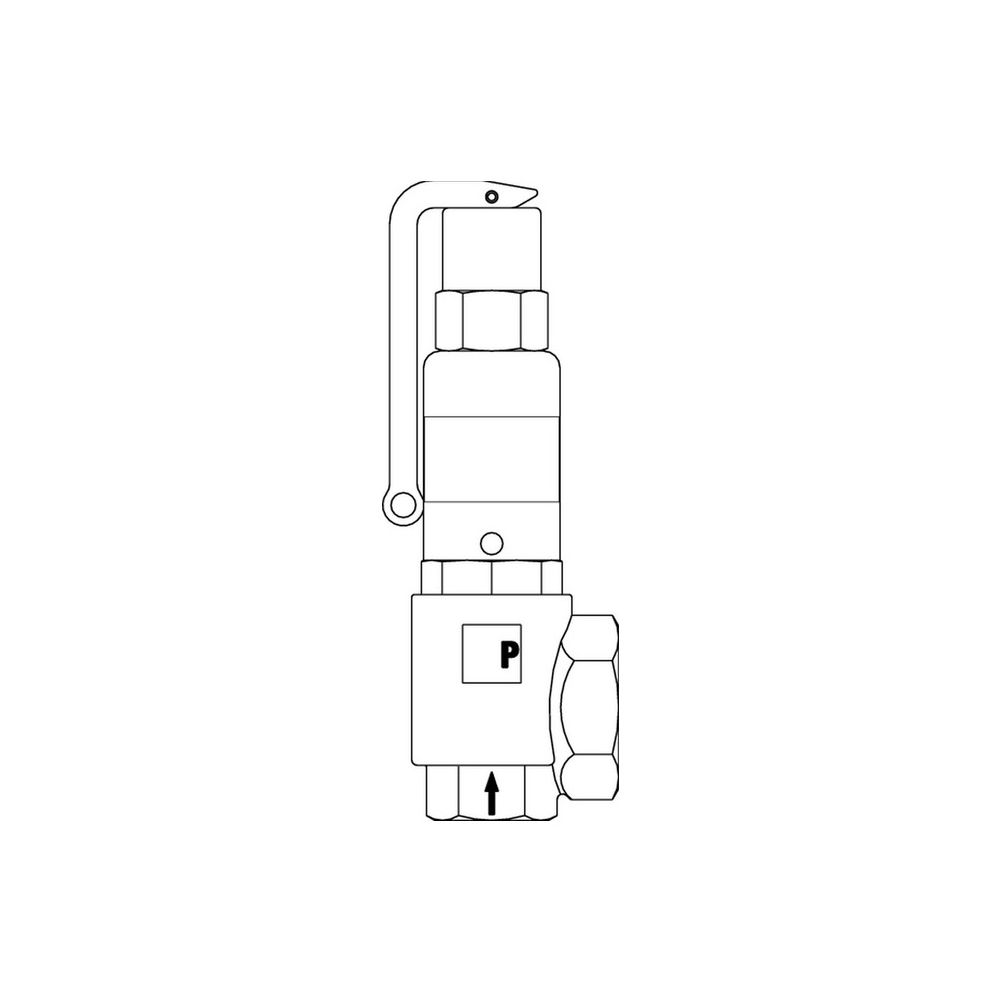

Das Sicherheitsventil DSV 15-3.0 DGH ist federbelastet und kann bei Bedarf manuell über einen Hebel angelüftet werden. Der Federraum ist durch einen Faltenbalg geschützt, was eine gegendruckkompensierte Funktion sicherstellt. Die Austrittseite ist vergrößert ausgeführt. Das Gehäuse besteht aus Bronze (Rg 5), was zu einer hohen Beständigkeit beiträgt. Die Ausführung ist rechtwinklig mit einem Gerätewinkel von 90 Grad.

Welche Anschluss- und Einbauoptionen bietet das Ventil?

Das IMI Pneumatex Sicherheitsventil DSV 15-3.0 DGH ist für einen senkrechten Einbau ausgelegt. Es verfügt über Innengewinde an der Eintritts- und Austrittseite. Der Anschluss für den Eingang ist G 1/2, während der Ausgang G 1 beträgt. Die Ausführung ist rechtwinklig.

Für welche Anwendungen ist das Sicherheitsventil geeignet?

Dieses Sicherheitsventil ist speziell für die Absicherung des maximalen Drucks an Wärmeerzeugern und in Heizwassersystemen vorgesehen. Es ist auch für den Einsatz mit Frostschutzmittelzusatz bis zu 50% geeignet und kann in Anlagen nach EN 12828 und SWKI 93-1 eingesetzt werden. Die Ausführung ist sowohl für Heiz- als auch für Kühlanwendungen geeignet.

Welche Leistungsmerkmale sind relevant?

Das Präzisionsventil zeichnet sich durch kleine Öffnungs- und Schließdruckdifferenzen aus, die jeweils PSV * 0.1 bar betragen. Der Ansprechdruck liegt bei 3 bar. Die Abblaseleistung beträgt 89 kW für Dampf und 4400 kW für Wasser. Der maximal zulässige Druck liegt bei 25 bar, der minimal zulässige Druck bei 0 bar. Die zulässige Mediumtemperatur reicht von -10 °C bis 120 °C.

Technische Daten

• Ansprechdruck: 3 bar
• Max. zul. Druck: 25 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 120 °C
• Min. zul. Temperatur: -10 °C
• Abblaseleistung - Dampf: 89 kW
• Abblaseleistung - Wasser: 4400 kW

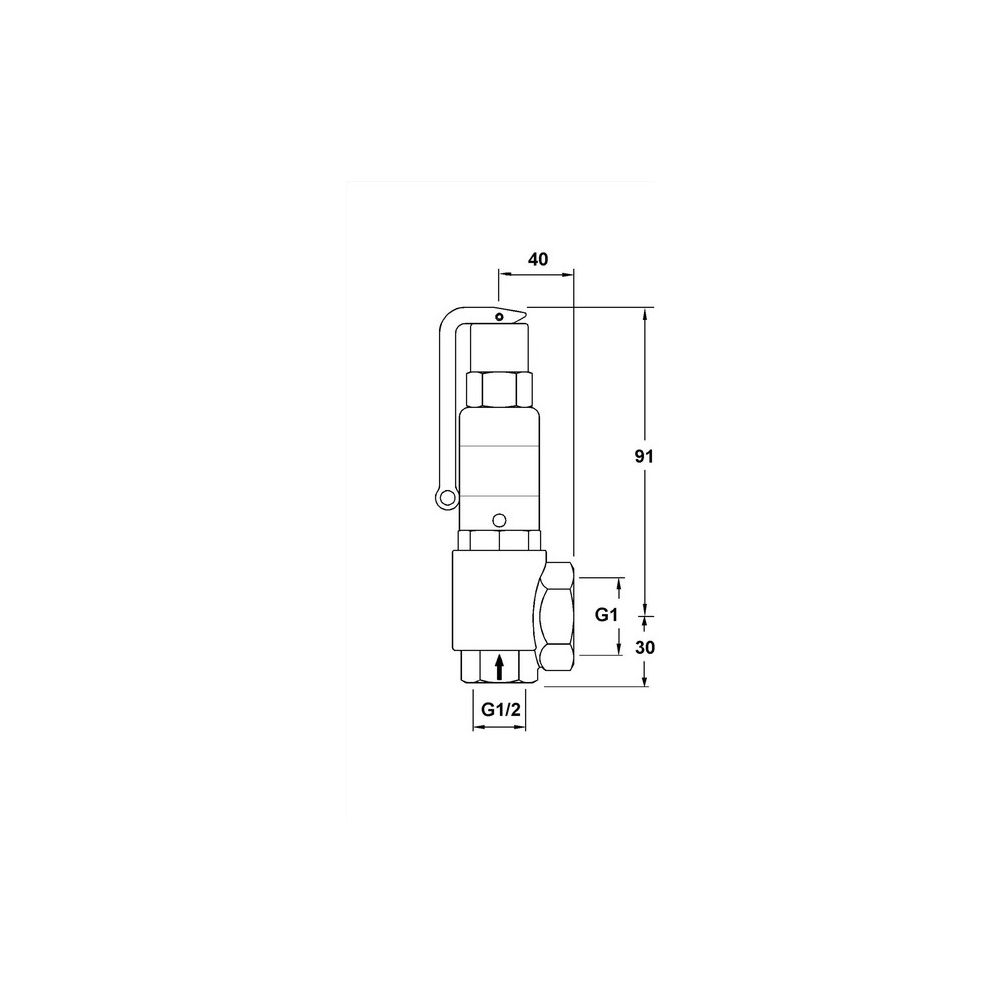

• Anschluss Eingang: G 1/2
• Anschluss Ausgang: G 1
• Werkstoff Gehäuse: Bronze (Rg 5)
• Bauhöhe: 121

Das IMI Pneumatex Sicherheitsventil DSV 15-3.0 DGH bietet eine zuverlässige Druckabsicherung für Heizungs- und Kühlsysteme. Mit einem Ansprechdruck von 3 bar und einer hohen Abblaseleistung von 4400 kW für Wasser sowie einer Temperaturbeständigkeit von -10 °C bis 120 °C ist es eine robuste Lösung für anspruchsvolle Anwendungen. Die präzise Konstruktion mit Faltenbalg schützt den Federraum und sorgt für geringe Druckdifferenzen.
