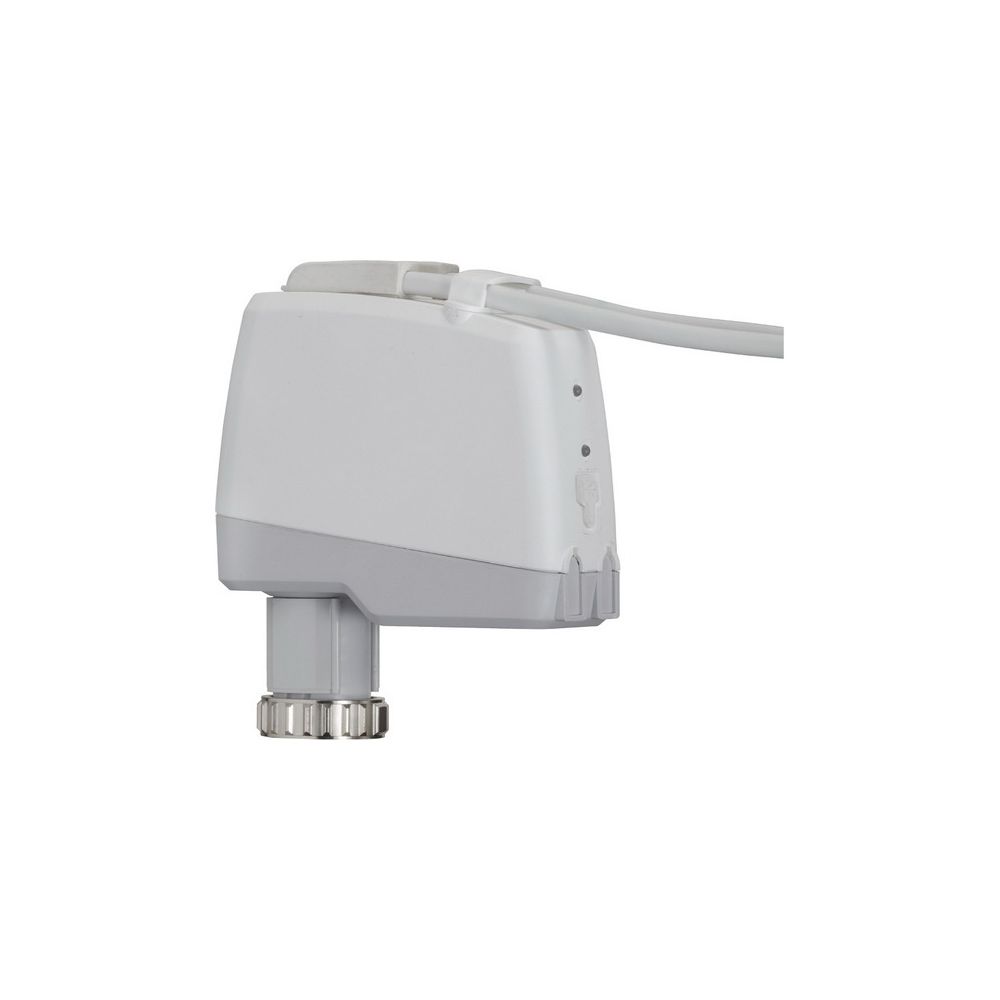

IMI TA motorischer Stellantrieb TA-Slider 500 Modbus, stetig, 0-10V DC

Der IMI TA motorische Stellantrieb TA-Slider 500 Modbus ist ein digital konfigurierbarer, stetiger Push/Pull-Stellantrieb für die Bus-Kommunikation. Er unterstützt eine Ansteuerung über Modbus RTU sowie im Hybridfall über 0(2)-10 VDC und ist ideal für moderne hydronische Regelungen sowie den hydraulischen Abgleich.

Welche Konfigurationsmöglichkeiten bietet der TA-Slider 500 Modbus?

Der TA-Slider 500 Modbus von IMI TA ist ein digital konfigurierbarer Stellantrieb, der eine hohe Flexibilität in der Anwendung ermöglicht. Durch zahlreiche Einstellmöglichkeiten lässt sich das Gerät einfach an die Gegebenheiten vor Ort anpassen. Ein frei programmierbarer Digitaleingang, Relais und der einstellbare maximale Ventilhub eröffnen neue Möglichkeiten für moderne hydronische Regelungen und den hydraulischen Abgleich. Die Bus-Kommunikation über Modbus RTU stellt eine effiziente Integration in bestehende Systeme sicher.

Welche Funktionen und Sicherheitsmerkmale zeichnen den Stellantrieb aus?

Der Stellantrieb bietet eine Reihe von Funktionen zur präzisen Steuerung und Überwachung. Dazu gehören die stetige Regelung, Handbetätigung, Hubanpassung sowie die Anzeige von Betriebsart, Status und Position. Eine einstellbare Hubbegrenzung, ein Ventilblockierschutz und eine Ventilblockage-Erkennung tragen zur Betriebssicherheit bei. Im Fehlerfall ist eine Sicherheitsstellung vorgesehen, ergänzt durch Diagnose- und Protokollfunktionen. Der Stellantrieb unterstützt verschiedene stetige Regelungsbereiche wie 0-10 VDC, Split-Range und Dual-Range für Change-Over-Anwendungen.

Wie erfolgt die elektrische Versorgung und Signalverarbeitung?

Die Spannungsversorgung erfolgt mit 24 VAC/VDC +/-15% bei einer Frequenz von 50/60 Hz +/-3 Hz. Die Leistungsaufnahme beträgt im Betrieb weniger als 3,0 VA (VAC) oder 1,5 W (VDC) und im Standby weniger als 1,5 VA (VAC) oder 0,75 W (VDC). Das Eingangssignal ist Modbus oder im Hybrid-Regelungsfall 0(2)-10 VDC mit einem Eingangswiderstand von 47 kOhm. Die Hysterese des Eingangssignals ist von 0,1 bis 0,5 VDC einstellbar und ein 0,33 Hz Tiefpassfilter ist integriert. Für Sensorik und Erweiterung sind ein Digitaleingang (max. 100 Ohm, Kabel max. 10 m bzw. geschirmt) sowie ein Anschluss für Pt1000 Temperaturfühler vorgesehen.

Welche mechanischen und umgebungsbezogenen Spezifikationen sind relevant?

Der Stellantrieb bietet eine Stellkraft von 500 N im Push-Modus und 300 N im Pull-Modus. Die Stellgeschwindigkeit ist auf 4 oder 6 Sekunden pro Millimeter einstellbar, wobei die Werkseinstellung 4 Sekunden pro Millimeter beträgt. Der Hub beträgt 16,2 mm mit automatischer Ventilhuberkennung. Der Ventilanschluss erfolgt über ein M30x1,5 Gewinde mit Rändelmutter. Das Gehäuse besteht aus Kunststoff. Die Schutzart ist IP54, was Schutz gegen Staub und Spritzwasser aus allen Richtungen bietet. Die Medientemperatur darf maximal 120 °C betragen. Die Betriebsbedingungen liegen zwischen 0 °C und +50 °C, die Lagerbedingungen zwischen -20 °C und +70 °C. Der Geräuschpegel beträgt maximal 30 dBA.

Technische Daten

• Netzspannung: 24 V AC/DC
• Stellkraft: Push 500 N, Pull 300 N
• Hub: 16,2 mm
• Stellgeschwindigkeit: 4 oder 6 s/mm (Werkseinstellung 4 s/mm)
• Medientemperatur (max.): 120 °C
• Betriebsbedingungen: 0 °C bis +50 °C
• Schutzart: IP54
• Geräuschpegel: Max. 30 dBA
• Ventilanschluss: M30x1,5
• Eingangssignal (Hybrid): 0(2)-10 VDC

Der IMI TA motorische Stellantrieb TA-Slider 500 Modbus ist eine präzise und flexible Lösung für hydronische Regelungen. Seine digitale Konfigurierbarkeit, die Unterstützung von Modbus RTU und 0(2)-10 VDC sowie eine Stellkraft von 500 N ermöglichen eine zuverlässige Funktion. Mit Schutzart IP54 und einem breiten Temperaturbereich ist er für anspruchsvolle Anwendungen konzipiert.
