Beschreibung

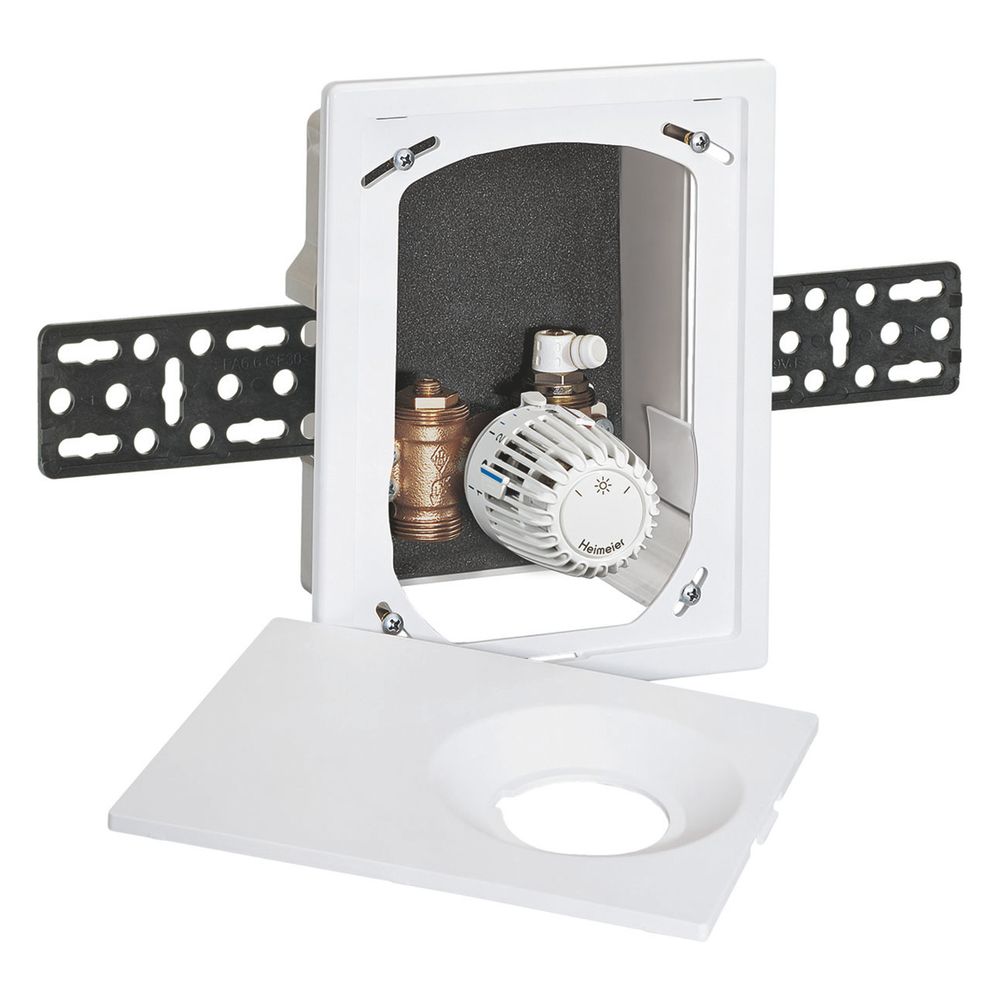

IMI Heimeier Unterputz-Kasten Multibox Eclipse K, mit Thermostatventil, Einbautiefe 60mm, Anschluss G 3/4", Weiß
Der IMI Heimeier UP-Kasten Multibox Eclipse K mit Thermostatventil in Weiß (RAL 9016) ist eine Unterputz-Einzelraumregelung für Fußbodenheizungen. Dieses System von IMI Heimeier ermöglicht eine präzise Temperatursteuerung und eine automatische Durchflussregelung, um den hydraulischen Abgleich sicherzustellen. Es ist ideal für die dezentrale Einzelraumtemperaturregelung oder die Maximalbegrenzung der Rücklauftemperatur.
Wie funktioniert die Einzelraumregelung der Multibox Eclipse K?
Die Multibox Eclipse K wird für die dezentrale Einzelraumtemperaturregelung oder zur Maximalbegrenzung der Rücklauftemperatur bei Fußbodenheizungen eingesetzt. Der integrierte Durchflussregler sorgt für einen automatischen hydraulischen Abgleich, indem der eingestellte Durchfluss nicht überschritten wird. Dies sichert eine konstante Heizleistung und eine effiziente Wärmeverteilung. Die Durchflusseinstellung erfolgt mit einem Einstellschlüssel oder einem Maulschlüssel SW 11.
Welche technischen Merkmale bietet das Thermostatventil?
Das Thermostatventil verfügt über einen Thermostat-Kopf K mit einem Sollwertbereich von 6 °C bis 28 °C, einstellbar über die Merkzahl 1-5. Das Ventilgehäuse besteht aus korrosionsbeständigem Rotguss und ist mit einer Bauschutzkappe sowie einem Entlüftungsventil ausgestattet. Das Thermostat-Oberteil besitzt eine Niro-Stahlspindel und eine doppelte O-Ring-Abdichtung, wobei der äußere O-Ring ohne Entleeren der Anlage auswechselbar ist.
Wie flexibel ist die Installation des Unterputz-Kastens?
Der Unterputz-Wandeinbaukasten ist für eine flexible Montage in allen Wandarten konzipiert. Ein Tiefenausgleich von 30 mm sowie die Möglichkeit, einen nicht lotrechten Einbau bis zu 6 Grad zu jeder Seite auszugleichen, erleichtern die Installation. Die Abdeckung ist mit einer verdeckten Schraubbefestigung versehen, was für eine ansprechende Optik sorgt.
Welche Anschlussmöglichkeiten sind vorhanden?
Der Anschluss erfolgt über ein Außengewinde G 3/4. In Verbindung mit passenden Klemmverschraubungen ist der Kasten für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohre geeignet. Der Thermostatanschluss ist als M30 x 1,5 ausgeführt.
Technische Daten
- Einbautiefe: 60 mm
- Einbaubreite: 131
- Einbauhöhe: 179
- Rohranschluss: G 3/4 Zoll Eurokonus
- Thermostatanschluss: M30 x 1,5
- Sollwertbereich Thermostat-Kopf K: 6 °C bis 28 °C
- Durchflussbereich Durchflussregler: 10 - 150 l/h
- Mindestdifferenzdruck Durchflussregler: 10 - 15 kPa (je nach Sollwert)
- Farbe: weiß RAL 9016
- Ventilgehäuse Material: korrosionsbeständiger Rotguss
Der IMI Heimeier UP-Kasten Multibox Eclipse K bietet eine zuverlässige und effiziente Lösung für die Einzelraumtemperaturregelung von Fußbodenheizungen. Mit seiner automatischen Durchflussregelung und dem präzisen Thermostat-Kopf K, der einen Sollwertbereich von 6 °C bis 28 °C abdeckt, sorgt das System für optimalen Heizkomfort. Das robuste Ventilgehäuse aus korrosionsbeständigem Rotguss und die flexible Einbaumöglichkeit unterstreichen die hohe Qualität und Langlebigkeit dieses Produkts.
Lieferumfang
- 1x IMI HEIMEIER UP-Kasten Multibox Eclipse K mit Thermostatventil und automatischem Durchflussregler
- 1x Rahmen
- 1x Abdeckplatte
- 1x Befestigungsschienen
Technische Daten
| Hersteller-Warengruppe | Sonderventile |
| Hersteller-Produktgruppe | IMI Heimeier |
| Hersteller-Artikelnummer | 9318-00.800 |
| Hersteller | Heimeier |
| Abmessung Rohranschluss | 3/4 Zoll Eurokonus |
| Abmessung Thermostatanschluss | M30 x 1,5 |
| Artikelnummer | IMI-9318-00.800 |
| Bedienung | fester Sensor/Thermostat |
| EAN-13 | 4024052902415 |
| Einbaubreite | 131 |
| Einbaudurchmesser | 60 |
| Einbauhöhe | 179 |
| Einbautiefe | 60 |
| Farbe Bedienelement | weiß |
| Farbe der Abdeckplatte | weiß |
| Gewicht | 1,227 kg |
| Mit Bedienelement | ja |
| Mit Entlüftung | nein |
| Raumtemperaturregelung | ja |
| Vorab einstellbar | ja |
| Wassertemperaturregelung | nein |
| WEEE-Nr. | 78857327 |
Downloads
IMI Hydronic Engineering Deutschland GmbH
Völlinghauser Weg
59597 Erwitte
Deutschland
59597 Erwitte
Deutschland
IMI Heimeier – der Experte für thermostatische Regelung
Der deutsche Hersteller IMI Heimeier ist aus der Branche für Heizung-, Lüftungs- und Klimatechnik nicht mehr wegzudenken. Längst ist die Marke auch zum globalen Technologieführer aufgestiegen und bietet mit einem enormen Produktprogramm innovative Lösungen für alle Anwendungen thermostatischer Regelung. Es gibt kaum eine Installationsanforderung, für die IMI Heimeier nicht die passende Komponente bereithält.
Vom Thermostat-Kopf bis hin zum Heizkörperventil liefert der deutsche Global Player Produkte, die mit allen gängigen Lösungen am Markt kompatibel sind. Dank exzellenter Produktstandards und einem einzigartigen Angebot für Regelkomponenten wie Raumthermostaten, Kugelhähnen oder Absperrventilen genießt die Marke seit je her einen ausgezeichneten Ruf im Handwerk. Zudem überzeugt IMI Heimeier mit einem breiten Produktportfolio für Zubehör und Ersatzteile, das nahezu alle Anforderungen der Heiztechnik abdeckt.
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
