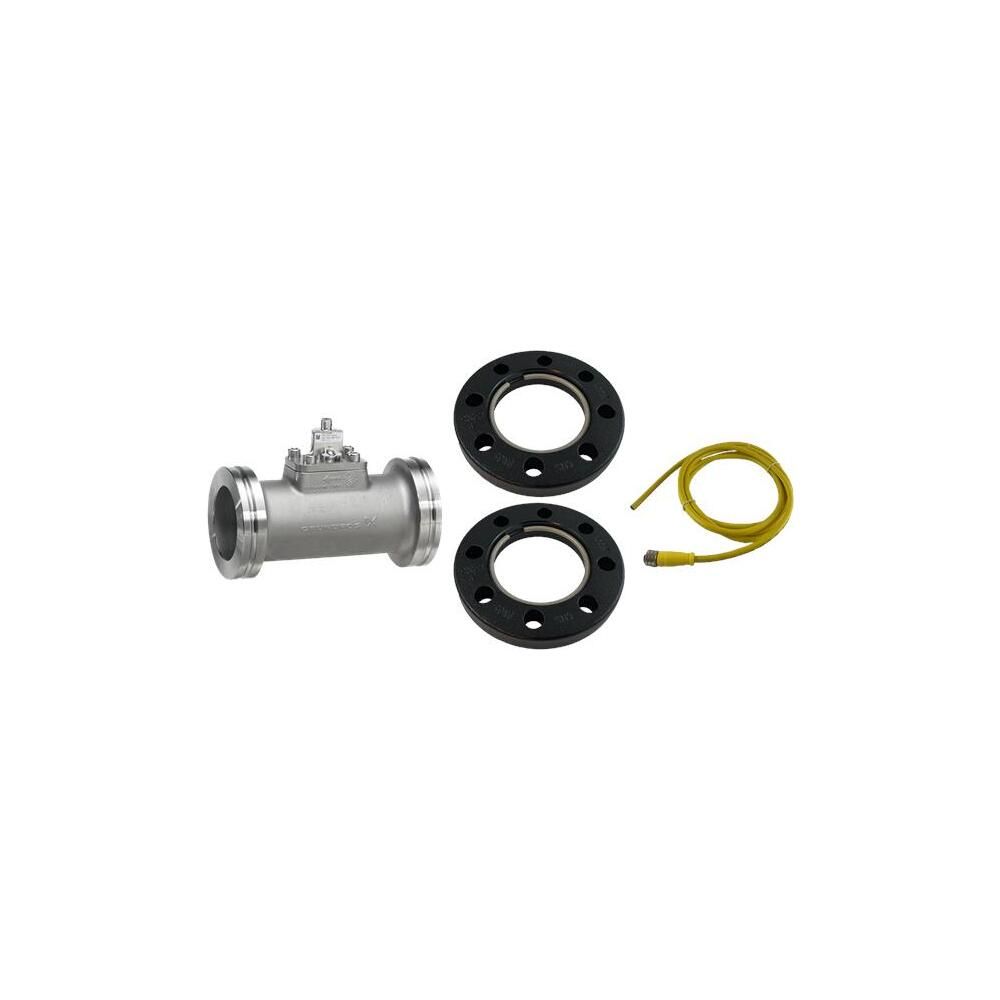

Grundfos Durchflusssensor VFI/5.2-104m/1/C/M5.00-X/EG6/SG/33F/AC-1 ohne Temperaturfunktionalität

Der Grundfos Durchflusssensor VFI 52-104m³/h DN65 ist ein präzises Messinstrument für industrielle Anwendungen, das auf dem bewährten Prinzip der Kármánschen Wirbelstraße basiert. Dieser Vortex-Sensor ermöglicht eine zuverlässige Durchflussmessung flüssiger Medien mit einer Viskosität von bis zu 10 mm²/s. Dank der robusten Bauweise ohne bewegliche Bauteile arbeitet das System verschleißfrei und langlebig. Der Sensor ist für den Einsatz in anspruchsvollen Umgebungen konzipiert und bietet eine hohe Betriebssicherheit in verschiedenen industriellen Steuerungs- und Regelsystemen.

Wie arbeitet der Vortex-Sensor VFI?

Die Messung erfolgt durch die Erzeugung von Wirbeln im strömenden Medium, die proportional zur Durchflussgeschwindigkeit sind. Da das System vollständig auf bewegliche Komponenten verzichtet, ist ein mechanischer Verschleiß ausgeschlossen, was die Wartungsintensität minimiert. Der integrierte Zweileitermessumformer stellt ein standardisiertes 4-20 mA Ausgangssignal bereit, das eine direkte Einbindung in gängige Industrie-Steuerungen ermöglicht. Eine Kalibrierung bei der Inbetriebnahme ist nicht erforderlich, was die Installation effizient gestaltet.

Für welche Einsatzbedingungen ist das Gerät geeignet?

Der Sensor ist für einen Medientemperaturbereich von -30 °C bis 110 °C ausgelegt und erfüllt mit der Schutzart IP67 hohe Anforderungen an die Widerstandsfähigkeit gegen äußere Einflüsse. Die Spannungsversorgung erfolgt über einen Bereich von 12,5 bis 30 VDC. Mit seiner Edelstahl-Messstrecke und der Ausführung in Grauguss (DN65) ist das Gerät für den industriellen Dauerbetrieb optimiert. Die Zulassungen für Trinkwasseranwendungen unterstreichen die Vielseitigkeit des Sensors in unterschiedlichen hydraulischen Systemen.

Technische Daten

• Durchflussbereich: 52-104 m³/h
• Nennweite: DN65
• Ausgangssignal: 4-20 mA
• Schutzart: IP67
• Spannungsversorgung: 12,5-30 VDC
• Medientemperaturbereich: -30 bis 110 °C
• Umgebungstemperatur: -25 bis 60 °C
• Messprinzip: Vortex (Kármánsche Wirbelstraße)
• Max. Viskosität: 10 mm²/s
• Nettogewicht: 10,2 kg

Der Grundfos Durchflusssensor VFI überzeugt durch seine verschleißfreie Vortex-Messtechnik und die einfache Integration mittels 4-20 mA Signal. Mit einem Durchflussbereich von 52-104 m³/h und der robusten DN65-Ausführung eignet er sich ideal für industrielle Prozesse. Die hohe Schutzart IP67 sowie die Eignung für Medientemperaturen bis 110 °C machen ihn zu einer zuverlässigen Lösung für anspruchsvolle Messaufgaben, die eine präzise Erfassung ohne bewegliche Bauteile erfordern.

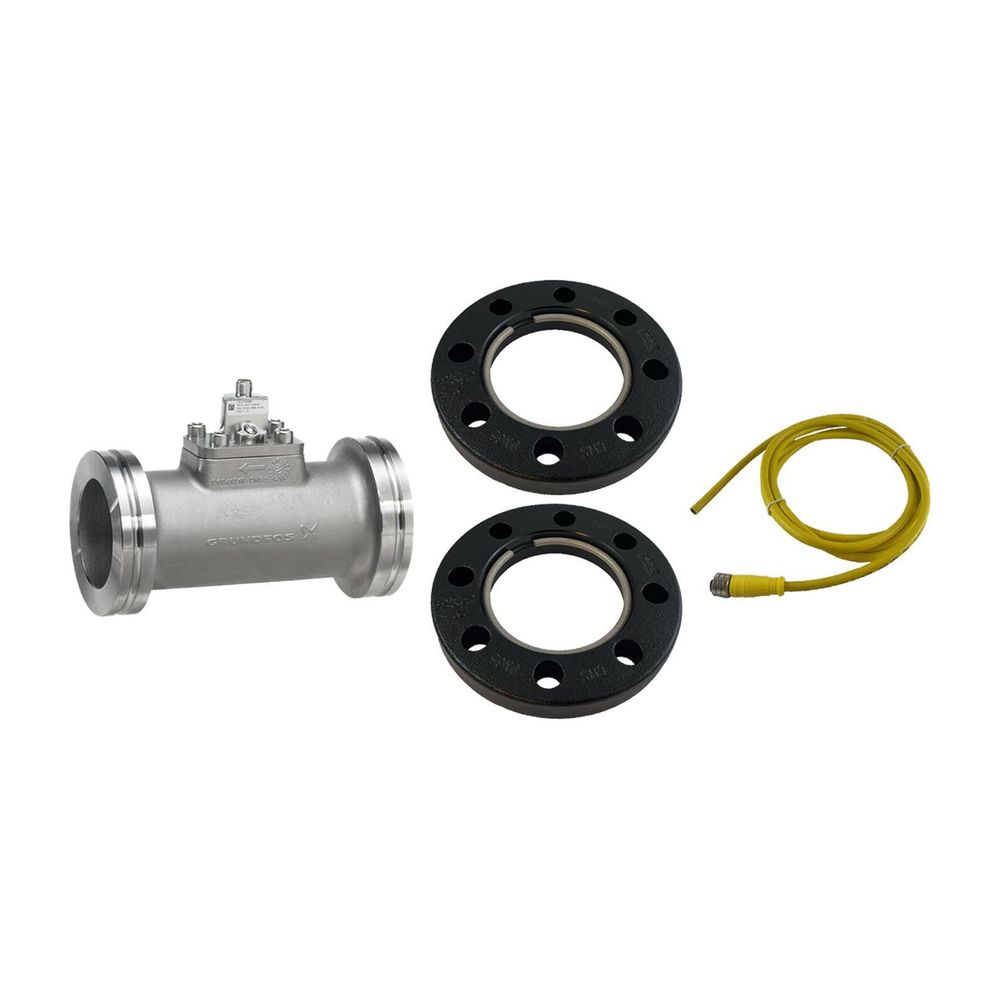

Lieferumfang

• 1x Grundfos Durchflusssensor VFI 52-104m³/h DN65
• 1x Anschlusskabel (5 m) mit M12-Stecker
