Grundfos Horizontale Kreiselpumpe CM 3-4 A-R-A-E-AQQE F-A-A-N, 3x400V 0,46kW 2770/min, Einbaulänge 322mm

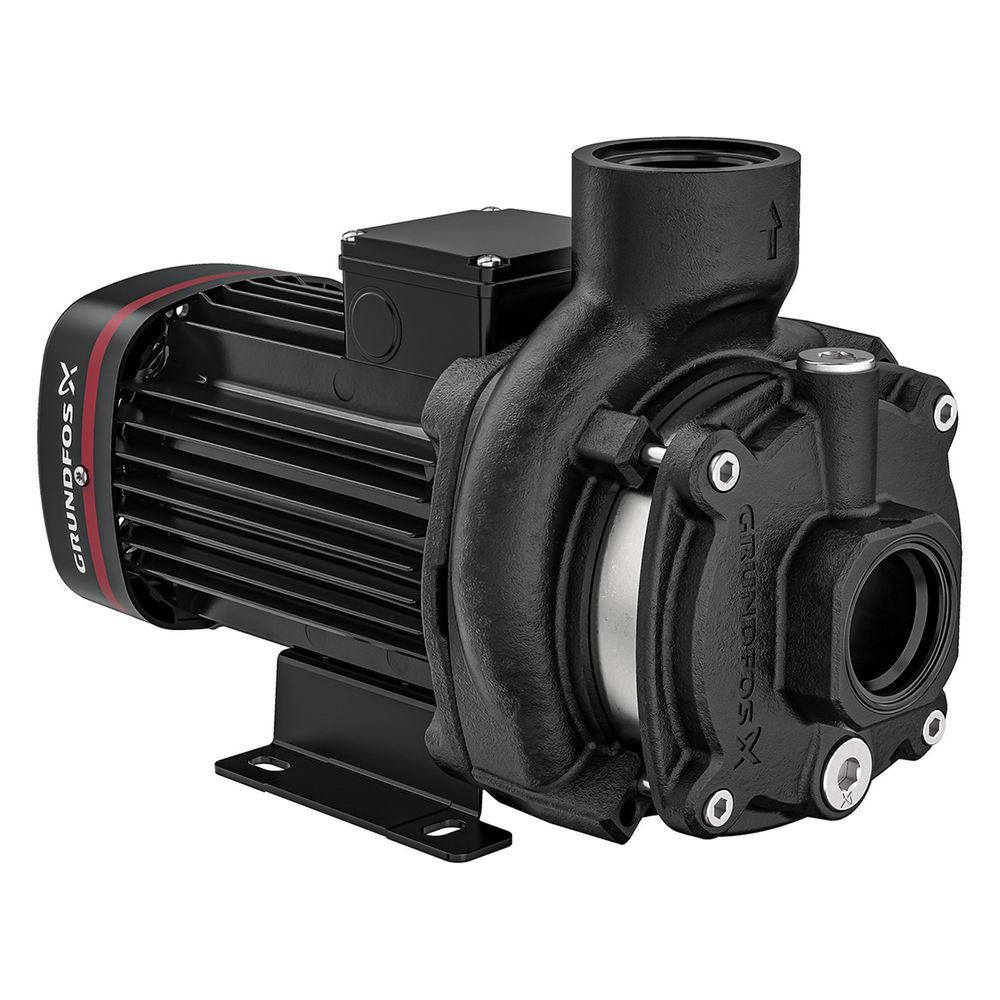

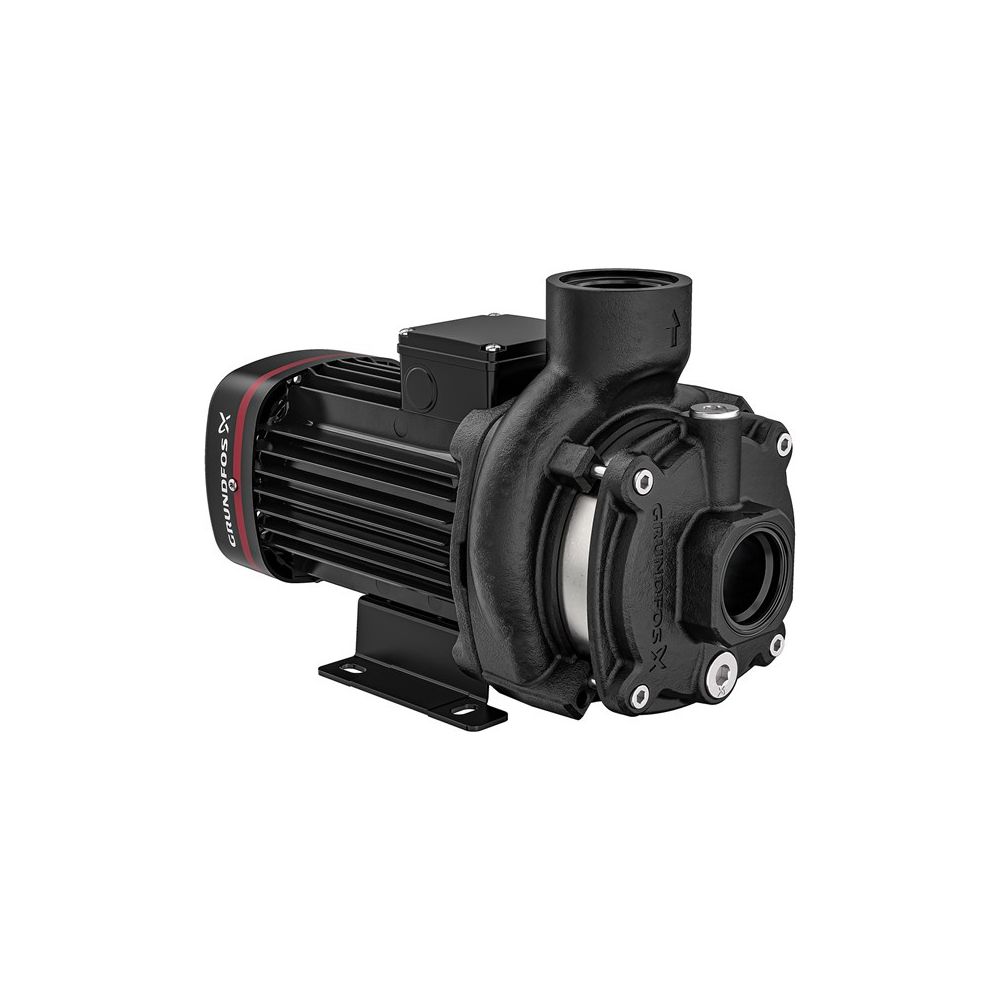

Die Grundfos horizontale Kreiselpumpe CM 3-4 A-R-A-E-AQQE F-A-A-N ist eine kompakte, mehrstufige und normalsaugende Pumpe für die effiziente Wasserförderung. Sie zeichnet sich durch eine robuste Bauweise mit einem Pumpengehäuse aus Grauguss sowie Laufrädern und einer Welle aus Edelstahl aus. Mit einer Motorausgangsleistung von 0,46 kW und einem 3-phasigen Asynchronmotor ist sie für vielfältige industrielle Anwendungen konzipiert.

Wie ist die Pumpe konstruiert?

Die CM 3-4 Kreiselpumpe ist horizontal ausgeführt und verfügt über axiale Saug- und Druckstutzen. Die Einlauf- und Austrittsteile bestehen aus Grauguss EN-GJL-200, während die medienberührten Komponenten wie Laufräder und Kammern aus Edelstahl 1.4301 gefertigt sind. Für die Abdichtung sorgt eine speziell ausgeführte, nicht entlastete O-Ring-Gleitringdichtung vom Typ AQQE. Der fußgelagerte, lüftergekühlte Motor entspricht der Energieeffizienzklasse IE2 und ist für den Betrieb in Umgebungen mit Temperaturen zwischen -20 °C und 55 °C ausgelegt.

Welche technischen Spezifikationen liegen vor?

Die Pumpe erreicht eine maximale Förderhöhe von 36,7 m und ist für einen maximalen Arbeitsdruck von 10 bar ausgelegt. Der Anschluss erfolgt über ein zylindrisches Innengewinde Rp 1 Zoll gemäß ISO 7-1. Mit einer Schutzart von IP55 ist das Gerät gegen Strahlwasser und Staub geschützt. Die Pumpe arbeitet mit einer Netzfrequenz von 50 Hz und einer Bemessungsspannung von 3x400 V. Der Mindesteffizienzindex (MEI) von 0,7 unterstreicht die effiziente Auslegung der hydraulischen Komponenten.

Die Grundfos CM 3-4 A-R-A-E-AQQE F-A-A-N bietet eine zuverlässige Lösung für die Wasserförderung in anspruchsvollen Umgebungen. Durch die Kombination aus langlebigem Grauguss-Gehäuse und hochwertigen Edelstahl-Laufrädern ist eine hohe Betriebssicherheit gegeben. Mit einer Motorleistung von 0,46 kW, einer maximalen Förderhöhe von 36,7 m und einer kompakten Einbaulänge von 322 mm lässt sich die Pumpe effizient in bestehende Systeme integrieren. Die Schutzart IP55 und die robuste Bauweise ermöglichen einen dauerhaften Einsatz bei Medientemperaturen von bis zu 90 °C.

Technische Daten

• Motorausgangsleistung (P2): 0,46 kW
• Max. Förderhöhe: 36,7 m

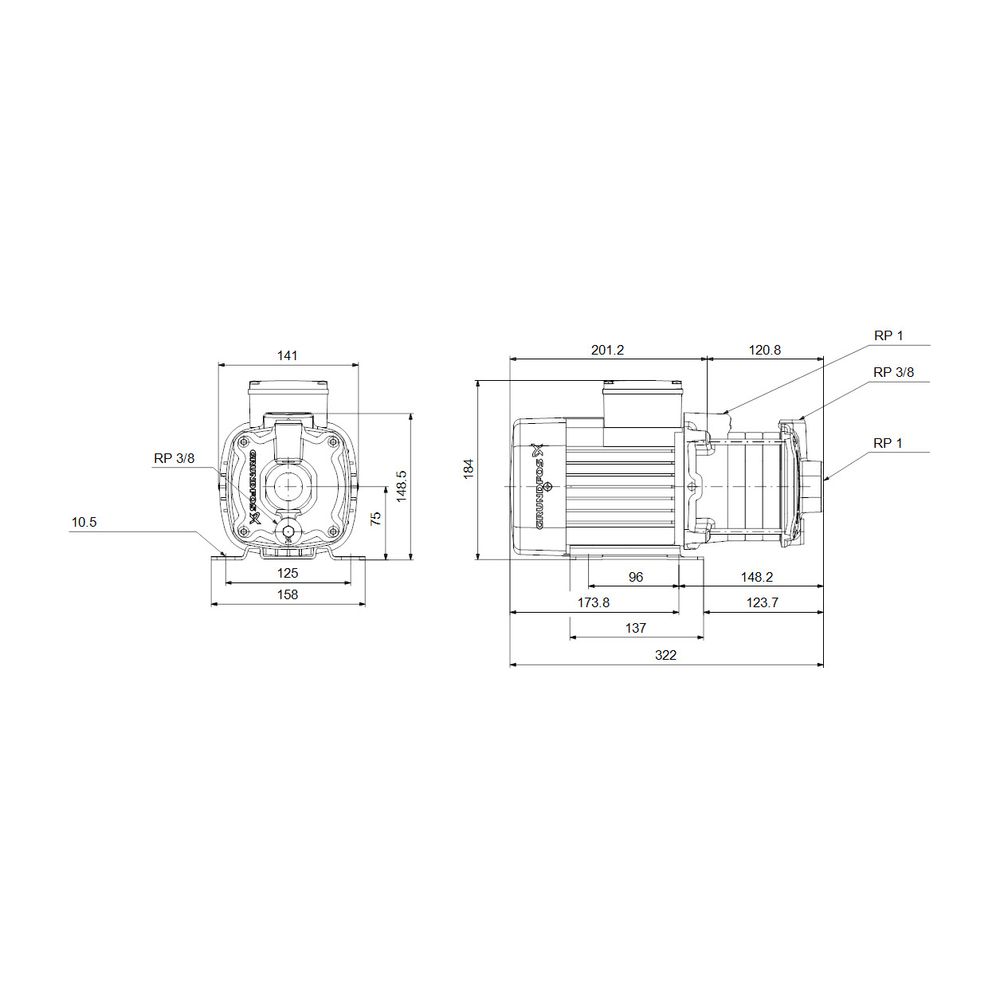

• Einbaulänge: 322 mm
• Nennstrom: 1,2 A
• Drehzahl: 2770 1/min
• Schutzart: IP55
• Max. Arbeitsdruck: 10 bar
• Anschluss: Rp 1 Zoll
• Mindesteffizienzindex (MEI): 0,7
• Medientemperatur: -20 bis 90 °C
