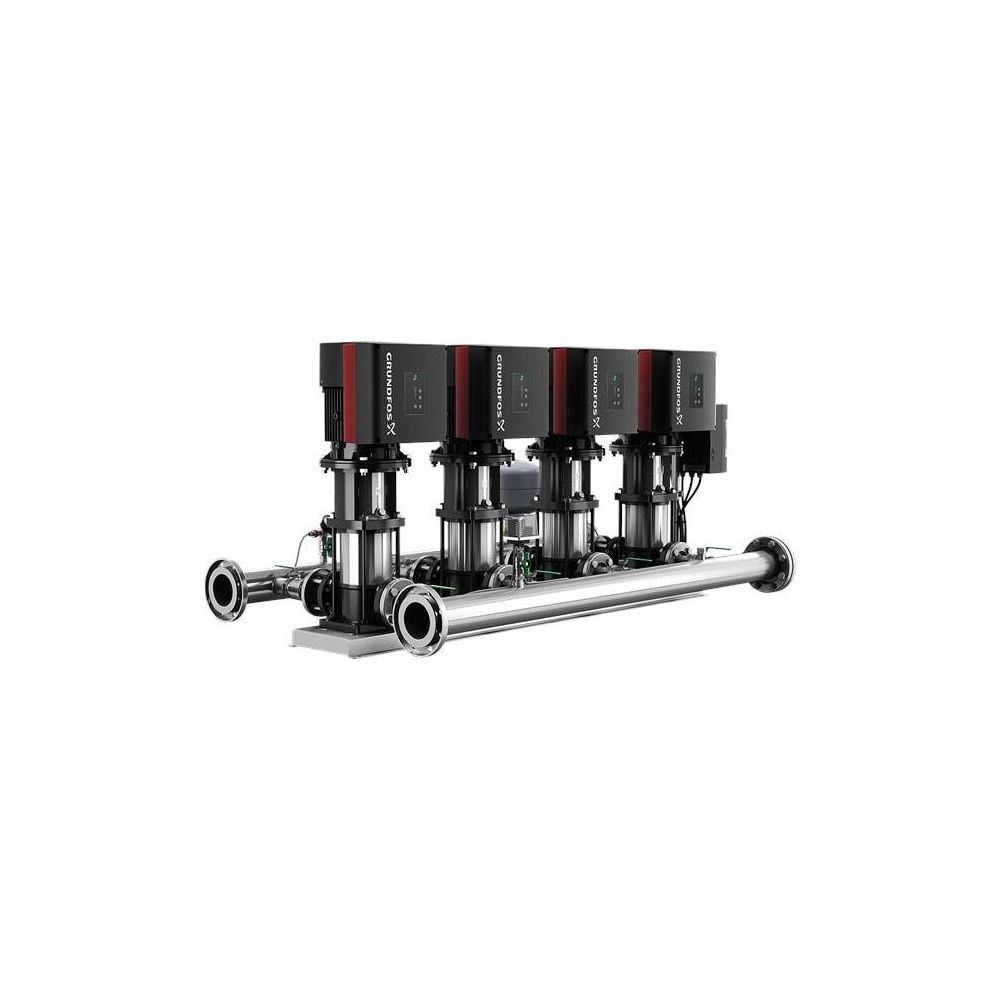

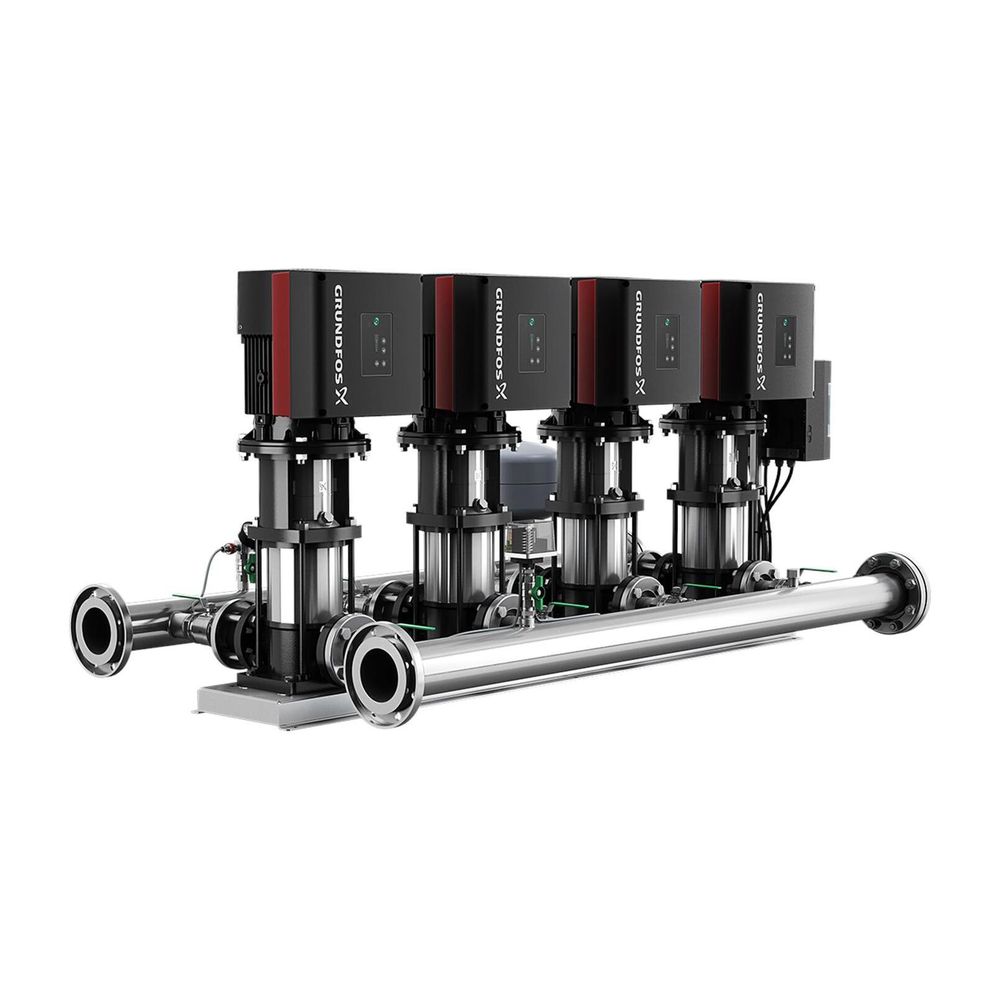

Grundfos Druckerhöhungsanlage Hydro Multi-E 4 CRIE 15-7, 1126x1184mm 7,5kW 16 bar max. Förderh. 143m max. Volumenstrom 121m3/h

Die Grundfos Druckerhöhungsanlage Hydro Multi-E 4 CRIE 15-7 ist eine leistungsstarke Lösung für den Transport und die Druckerhöhung von sauberem Wasser. Mit vier parallel geschalteten CRIE-Pumpen und einer Motorausgangsleistung von 7,5 kW pro Pumpe eignet sich das System ideal für den Einsatz in Hochhäusern, Hotels, Industriebetrieben, Krankenhäusern, Schulen sowie in Wasserwerken. Die Anlage hält den Druck unabhängig von Verbrauchsschwankungen konstant und bietet eine maximale Förderhöhe von 143 m bei einem maximalen Volumenstrom von 121 m³/h.

Wie ist die Hydro Multi-E aufgebaut?

Die Druckerhöhungsanlage ist auf einem gemeinsamen Grundrahmen aus Edelstahl 1.4301 montiert und umfasst alle notwendigen Armaturen für einen zuverlässigen Betrieb. Auf der Saugseite befindet sich ein Saugsammelrohr aus Edelstahl, das mit einem Druckschalter und einem Absperrventil ausgestattet ist. Die Druckseite jeder Pumpe verfügt über ein Rückschlagventil sowie ein Absperrventil. Auf dem druckseitigen Sammelrohr sind zudem zwei Drucksensoren, ein Manometer und ein Membrandruckbehälter installiert, um eine präzise Überwachung und Steuerung zu ermöglichen.

Welche Steuerungsmöglichkeiten bietet das System?

Die Regelung erfolgt über einen integrierten PI-Regler, der die Zu- und Abschaltung der Pumpen sowie die Drehzahl in Abhängigkeit vom aktuellen Förderstrombedarf stufenlos anpasst. Die Bedienung kann direkt über das Bedienfeld der einzelnen Pumpen oder optional über die als Zubehör erhältliche Kommunikationslösung Grundfos GO erfolgen. Das System unterstützt zudem verschiedene Übertragungsprotokolle wie Modbus, BACnet oder PROFINET und bietet Funktionen wie eine Rohrbefüllung, Sollwertverschiebung sowie zwei Grenzwertfunktionen.

Betrieb und Hygiene

Die Anlage ist für den Betrieb mit sauberem Wasser bei einer Medientemperatur von 5 bis 60 °C und einer Umgebungstemperatur von 0 bis 40 °C ausgelegt. Sie wird ab Werk einer Nassprüfung mit desinfiziertem Wasser unterzogen und nach der Prüfung verschlossen. Vor dem Einsatz im Trinkwassersektor ist eine gründliche Spülung gemäß DIN EN 806-4 erforderlich, um das Risiko von Bakterienwachstum zu reduzieren. Auf Anfrage sind thermische Desinfektionen und Prüfungen durch akkreditierte Labore möglich.

Technische Daten

• Anzahl der Pumpen: 4
• Motorausgangsleistung (P2): 7,5 kW
• Max. Förderhöhe: 143 m
• Max. Volumenstrom: 121 m³/h
• Max. Arbeitsdruck: 16 bar
• Bemessungsspannung: 3 x 380-415 V
• Schutzart: IP54
• Anschluss Einlass/Auslass: DN 100
• Werkstoff Pumpengehäuse: Edelstahl 316 (1.4408)
• Medientemperatur: 5 - 60 °C

Die Grundfos Hydro Multi-E 4 CRIE 15-7 überzeugt durch ihre hocheffizienten Permanentmagnetmotoren und eine robuste Konstruktion aus Edelstahl. Mit einer Leistung von 7,5 kW pro Pumpe und einem maximalen Arbeitsdruck von 16 bar stellt sie eine zuverlässige Versorgung in anspruchsvollen Gebäudekomplexen sicher. Die stufenlose Drehzahlregelung und die intelligente Steuerung ermöglichen einen energieeffizienten Betrieb, der sich präzise an den jeweiligen Bedarf anpasst und somit eine konstante Druckhaltung in komplexen Wassersystemen ermöglicht.
