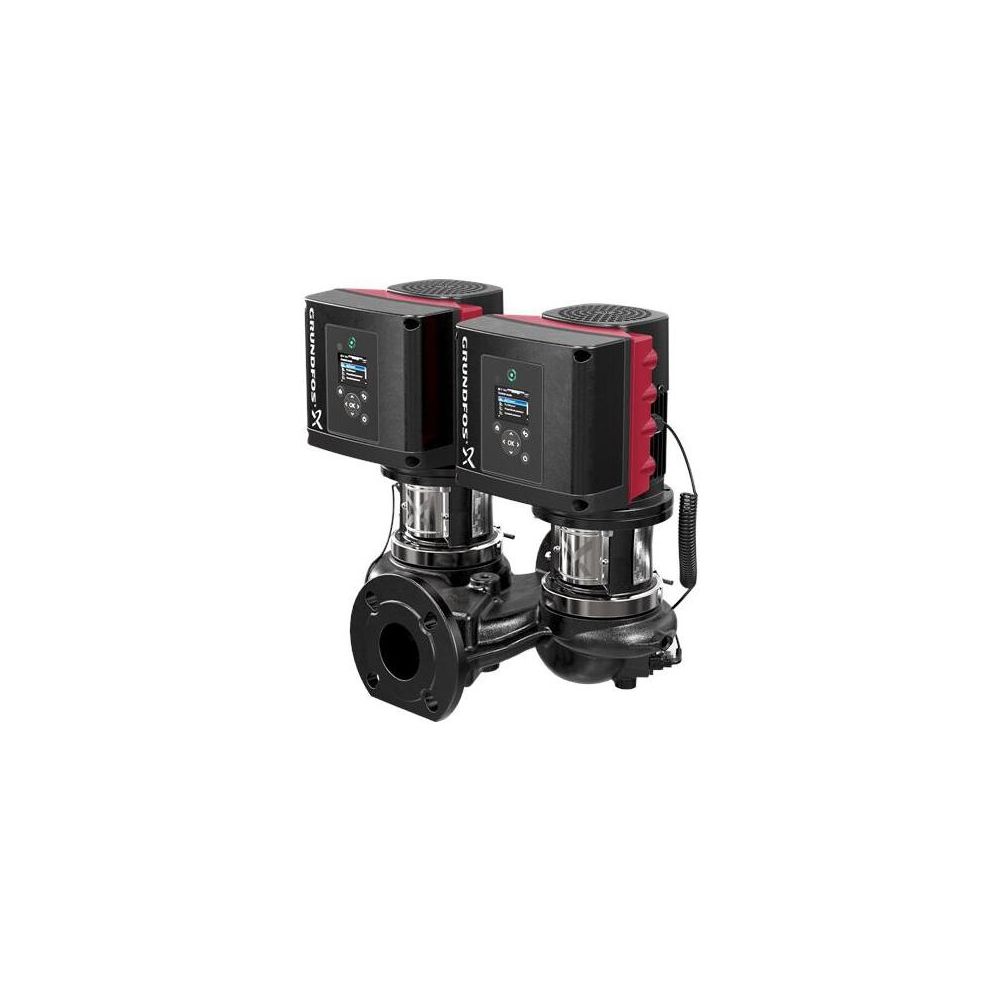

Grundfos Trockenläuferpumpe elektronisch geregelt TPE3 D 50-120 S-A-F-A-BQQE-EYB, 3x380-500V 1,35-1,3A 16 bar 12m 36m3/h

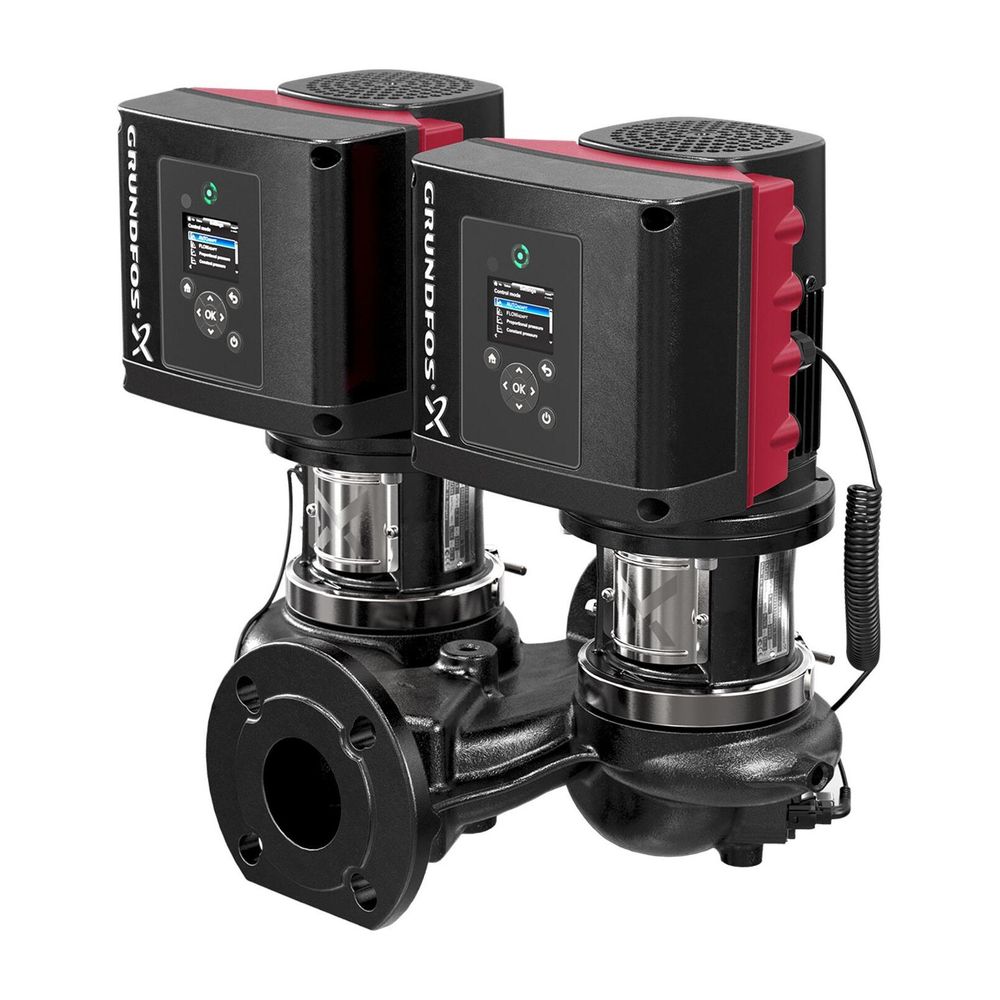

Die elektronisch geregelte Trockenläufer-Doppelpumpe TPE3 D 50-120 von Grundfos ist eine leistungsstarke, einstufige Pumpe in Inline-Bauweise für anspruchsvolle Anwendungen. Sie verfügt über zwei parallel angeordnete Pumpenköpfe, die eine hohe Betriebssicherheit ermöglichen. Dank der Energieeffizienzklasse IE5 und der stufenlosen Drehzahlregelung passt sich das System präzise an den tatsächlichen Bedarf an. Die Pumpe ist für einen maximalen Betriebsdruck von 16 bar ausgelegt und eignet sich für eine zuverlässige Wasserförderung.

Wie ist die TPE3 D 50-120 konstruiert?

Die Doppelpumpe besitzt ein robustes Spiralpumpengehäuse aus Gusseisen, bei dem Saug- und Druckstutzen identische Durchmesser aufweisen. Ein wesentlicher Vorteil ist die Konstruktion nach dem Top-Pull-Out-Prinzip. Dies ermöglicht es, den Pumpenkopf inklusive Motor und Laufrad für Wartungs- oder Instandhaltungsarbeiten abzunehmen, ohne das Pumpengehäuse aus der bestehenden Verrohrung ausbauen zu müssen. Jeder der beiden Pumpenköpfe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor ausgestattet, der direkt mit der Pumpe verbunden ist.

Welche Vorteile bietet die elektronische Regelung?

Die integrierte elektronische Drehzahlregelung erfolgt über einen Frequenzumrichter und einen PI-Regler, die direkt im Klemmenkasten untergebracht sind. Diese Technik erlaubt eine kontinuierliche Anpassung der Motordrehzahl an den aktuellen Systembedarf, was die Energieeffizienz maßgeblich steigert. Zur präzisen Überwachung ist die Pumpe mit einem kombinierten Temperatur- und Differenzdrucksensor ausgestattet. Zudem stehen Schnittstellen wie RS-485 sowie diverse analoge Signaleingänge für eine flexible Einbindung in übergeordnete Systeme zur Verfügung.

Technische Daten

• Max. Volumenstrom: 36 m3/h
• Max. Förderhöhe: 12 m
• Motor-Energieeffizienzklasse: IE5
• Max. Betriebsdruck: 16 bar
• Nenndurchmesser: DN 50

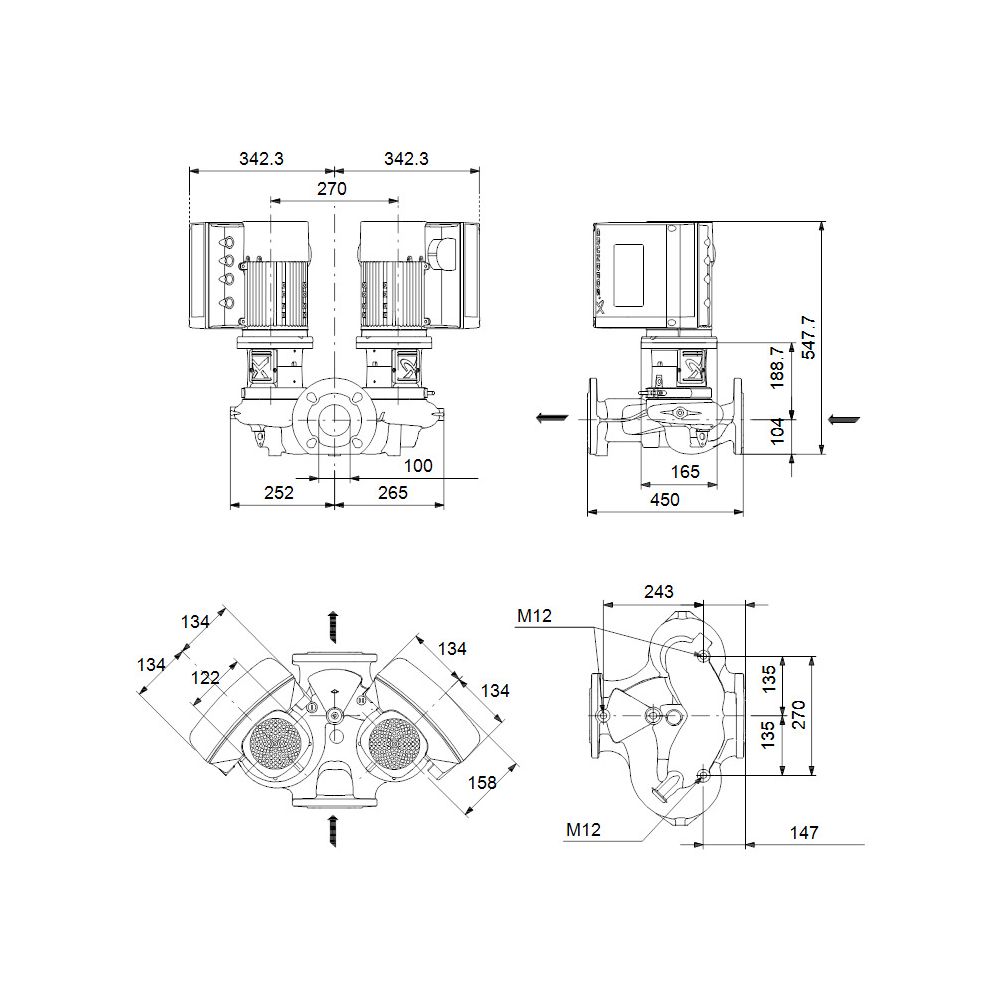

• Einbaulänge: 280 mm
• Schutzart: IP55
• Mediumtemperatur: -25 bis 120 °C
• Anzahl der Phasen: 3
• Bemessungsspannung: 380 - 500 V

Die Grundfos TPE3 D 50-120 überzeugt durch ihre hohe Energieeffizienz der Klasse IE5 und die flexible, stufenlose Drehzahlregelung. Dank der robusten Bauweise aus Gusseisen und der wartungsfreundlichen Top-Pull-Out-Konstruktion ist sie für einen dauerhaften Betrieb bei einem maximalen Betriebsdruck von 16 bar ausgelegt. Mit einem Volumenstrom von bis zu 36 m3/h und einer Förderhöhe von 12 m bietet diese Doppelpumpe eine zuverlässige Leistung für professionelle Anforderungen in der Gebäudetechnik.
