GRUNDFOS Druckerhöhungsanlage Hydro Solo-E CRE10-3 10bar 3x400V 2,2kW

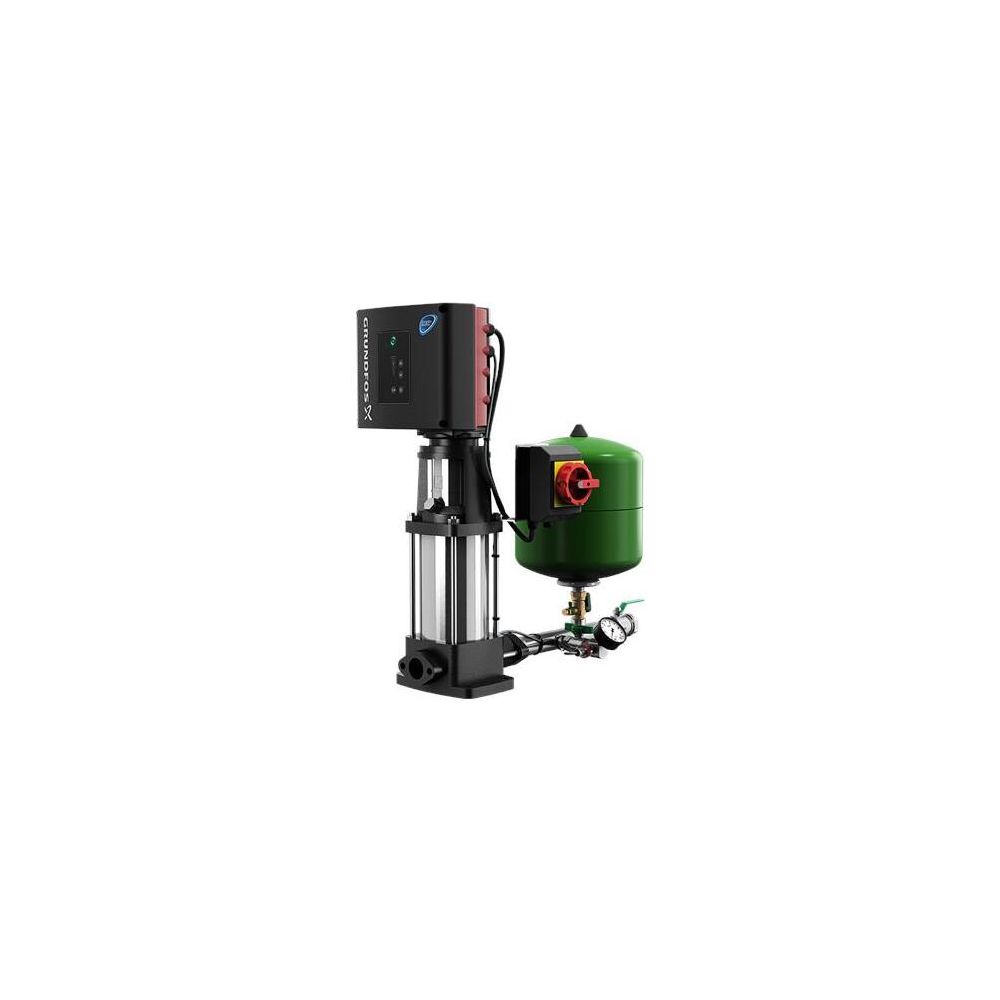

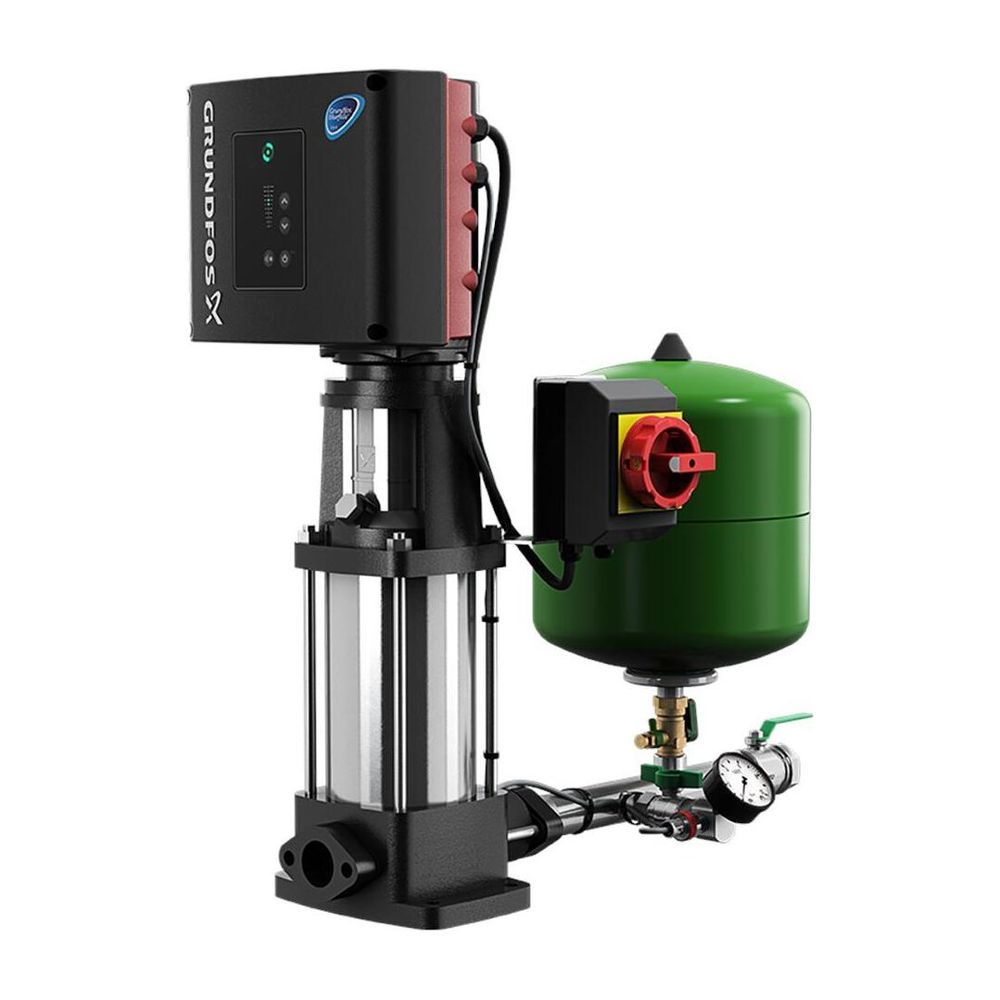

Hydro Solo-E CRE 10-3 Betriebsfertige Grundfos Hydro Solo-E Einzelpumpen-Druckerhöhungsanlage bestehend aus einer drehzahlgeregelten CRE-Pumpe mit Absperrventil, Rückschlagventil, Druckleitung, Drucksensor und Membrandruckbehälter. Pumpeneigenschaften: - Laufräder und Zwischenkammern aus Edelstahl 1.4301 - Pumpenkopf und Fußstück aus Grauguss - Einbaulänge der Gleitringdichtung gemäß EN 12756 - Kraftübertragung über Klemmkupplung aus Grauguss Die Pumpe wird über einen angeflanschten, dreiphasigen MGE-Motor mit im Klemmenkasten integriertem Frequenzumrichter und PI-Regler angetrieben. Über ein Bedienfeld erfolgt die Einstellung des Sollwerts und der Betriebsart MIN, MAX oder STOPP. Das Bedienfeld verfügt über Meldeleuchten für "Betrieb" und "Störung". Anschlussmöglichkeiten im Klemmenkasten: - Ein- und Ausschalten der Pumpe von extern (potentialfreier Kontakt) - Ferneinstellung des Sollwerts über Analogsignal (0 - 5 V, 0 - 10 V, 0(4) - 20 mA) - Sensor mit Ausgangssignal 0 -5 V, 0 - 10 V, 0(4) - 20 mA - 24 V Spannungsversorgung für externen Sensor, Imax = 40 mA - Eingang für Zwangssteuerung mit min. oder max. Drehzahl (potentialfreier Kontakt) - potentialfreies Störmelderelais mit Wechselkontakt zur Meldung von Störungen, Betrieb und Betriebsbereitschaft. - GENIbus-Schnittstelle RS 485. Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit desinfiziertem Wasser (0,1% - 0,2% Wasserstoffperoxid) unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft Grundfos kontinuierlich die Qualität des Testwassers. Da es nicht möglich ist, die Anlage nach dem Test vollständig zu entleeren und zu trocknen, muss sie vor dem Einsatz in einem Trinkwassersektor gründlich gespült werden, da sonst die Gefahr von Bakterienwachstum besteht. Dies gilt auch, wenn die Anlage über einen längeren Zeitraum stillgelegt war (siehe TrinkwV). Das Spülen sollte immer in Übereinstimmung mit der DIN EN 806-4 erfolgen. Kontaminiertes Trinkwasser gefährdet die Gesundheit.

Hydro Solo-E CRE 10-3 Betriebsfertige Grundfos Hydro Solo-E Einzelpumpen-Druckerhöhungsanlage bestehend aus einer drehzahlgeregelten CRE-Pumpe mit Absperrventil, Rückschlagventil, Druckleitung, Drucksensor und Membrandruckbehälter. Pumpeneigenschaften: - Laufräder und Zwischenkammern aus Edelstahl 1.4301 - Pumpenkopf und Fußstück aus Grauguss - Einbaulänge der Gleitringdichtung gemäß EN 12756 - Kraftübertragung über Klemmkupplung aus Grauguss Die Pumpe wird über einen angeflanschten, dreiphasigen MGE-Motor mit im Klemmenkasten integriertem Frequenzumrichter und PI-Regler angetrieben. Über ein Bedienfeld erfolgt die Einstellung des Sollwerts und der Betriebsart MIN, MAX oder STOPP. Das Bedienfeld verfügt über Meldeleuchten für "Betrieb" und "Störung". Anschlussmöglichkeiten im Klemmenkasten: - Ein- und Ausschalten der Pumpe von extern (potentialfreier Kontakt) - Ferneinstellung des Sollwerts über Analogsignal (0 - 5 V, 0 - 10 V, 0(4) - 20 mA) - Sensor mit Ausgangssignal 0 -5 V, 0 - 10 V, 0(4) - 20 mA - 24 V Spannungsversorgung für externen Sensor, Imax = 40 mA - Eingang für Zwangssteuerung mit min. oder max. Drehzahl (potentialfreier Kontakt) - potentialfreies Störmelderelais mit Wechselkontakt zur Meldung von Störungen, Betrieb und Betriebsbereitschaft. - GENIbus-Schnittstelle RS 485. Druckerhöhungsanlagen werden ab Werk einer Nassprüfung mit desinfiziertem Wasser (0,1% - 0,2% Wasserstoffperoxid) unterzogen und nach der Prüfung verschlossen. Während des Tests überprüft Grundfos kontinuierlich die Qualität des Testwassers. Da es nicht möglich ist, die Anlage nach dem Test vollständig zu entleeren und zu trocknen, muss sie vor dem Einsatz in einem Trinkwassersektor gründlich gespült werden, da sonst die Gefahr von Bakterienwachstum besteht. Dies gilt auch, wenn die Anlage über einen längeren Zeitraum stillgelegt war (siehe TrinkwV). Das Spülen sollte immer in Übereinstimmung mit der DIN EN 806-4 erfolgen. Kontaminiertes Trinkwasser gefährdet die Gesundheit. Fördermedium: Fördermedium: Wasser Medientemperaturbereich: 0 .. 60 Celsius Medientemp. bei Datenerfassung: 20 Celsius Dichte: 998.2 kg/m3 Technische Daten: Nennförderstrom: 11.72 m3/h Nennförderhöhe: 34.67 m Gleitringdichtung: HQQE GLRD Code: HQQE Werkstoffe: Fußstück: Grauguss Fußstückwerkstoff gemäß EN-Norm: EN 1561 EN-GJL-200 Fußstückwerkstück gemäß ASTM: ASTM A48-25B Laufradwerkstoff: Edelstahl Laufrad: EN 1.4301 Laufradwerkstoff gemäß ASTM: AISI 304 Installation: Maximale Umgebungstemperatur: 50 Celsius Max. Betriebsdruck: 10 bar Standard für Anschluss Saugseite: OVAL Anschlusstyp Eintritt: Rp Anschlusstyp Austritt: Rp Größe des Saugstutzens: 1 1/2 inch Größe des Druckanschlusses: 1 1/2 inch Grösse Motorflansch: FT115 Elektrische Daten: Bauart des Motors: 90LD Motorbemessungsleistung P2: 2.2 kW Netzfrequenz: 50 / 60 Hz Bemessungsspannung: 3 x 380-500 V Bemessungsstrom: 4.15-3.4 A Leistungsfaktor Cos phi: 0.93-0.87 Nenn-Drehzahl: 360-4000 1/min Schutzart (gemäß IEC 34-5): IP55 Wärmeklasse (IEC 85): F Motor - Produktnummer: 98560496 Behälter: Behältervolumen: 18 l Sonstiges: Nettogewicht: 75.5 kg Bruttogewicht: 79.5 kg Versandvol.: 0.6 m3 Dänische VVS Nr.: 385550303 Finische LVI Nr.: 4925335 Herkunftsland: DE Zolltarif Nr.: 84137075
