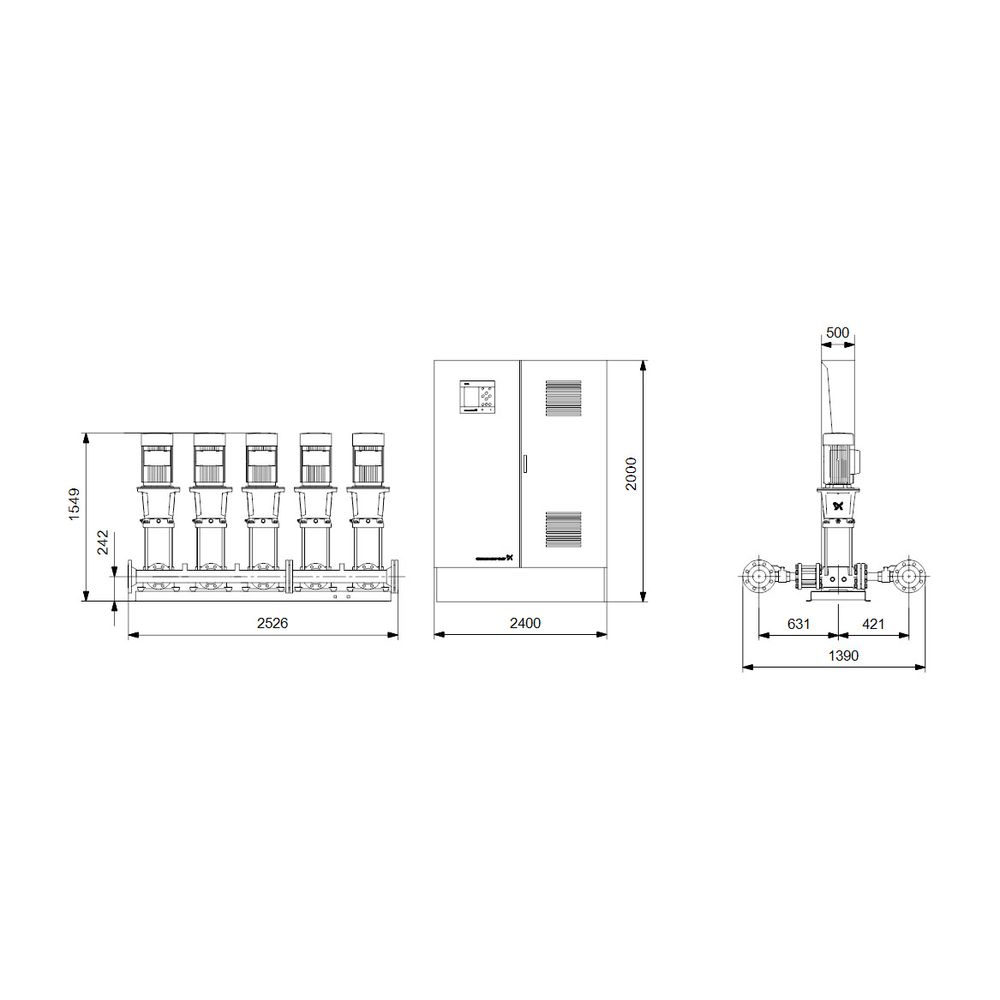

Grundfos Druckerhöhungsanlage Hydro MPC-E 5 CR 64-3-1, 1800x1390mm 30kW 16 bar max. Förderh. 116,4m max. Volumenstrom 368m3/h

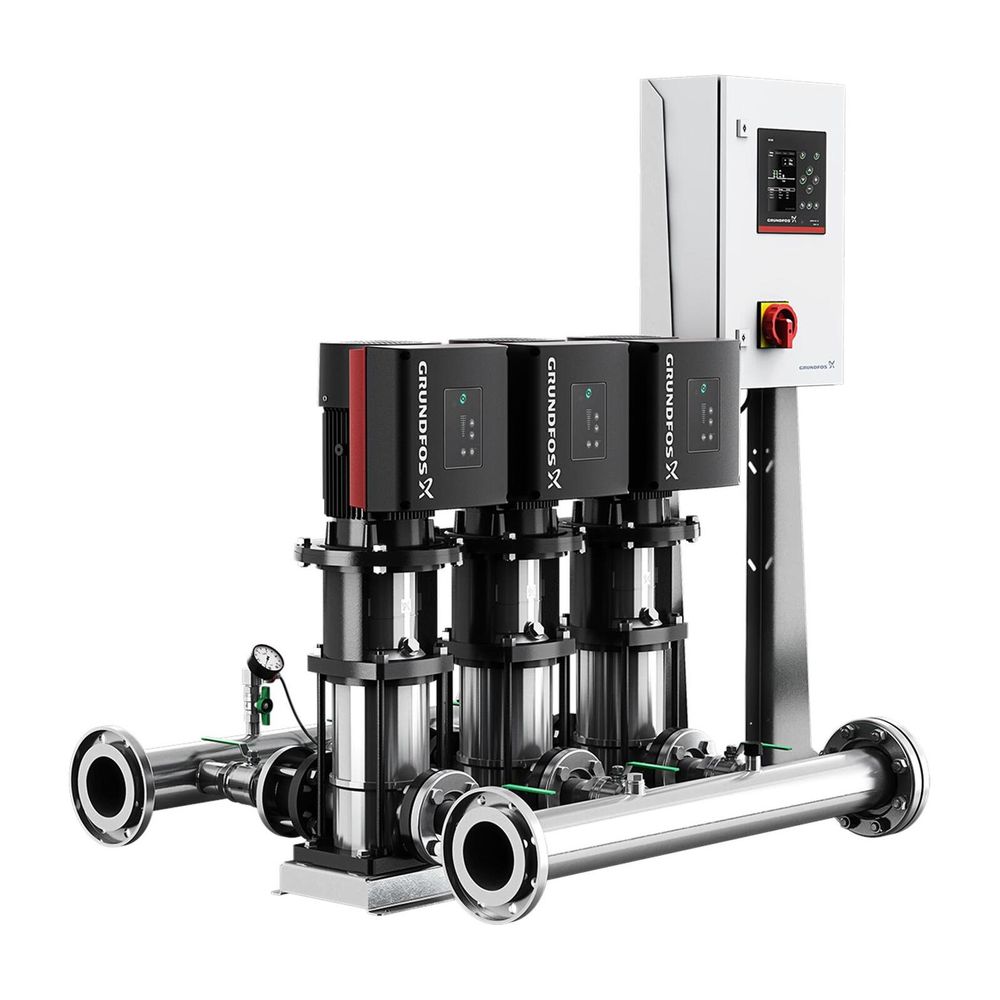

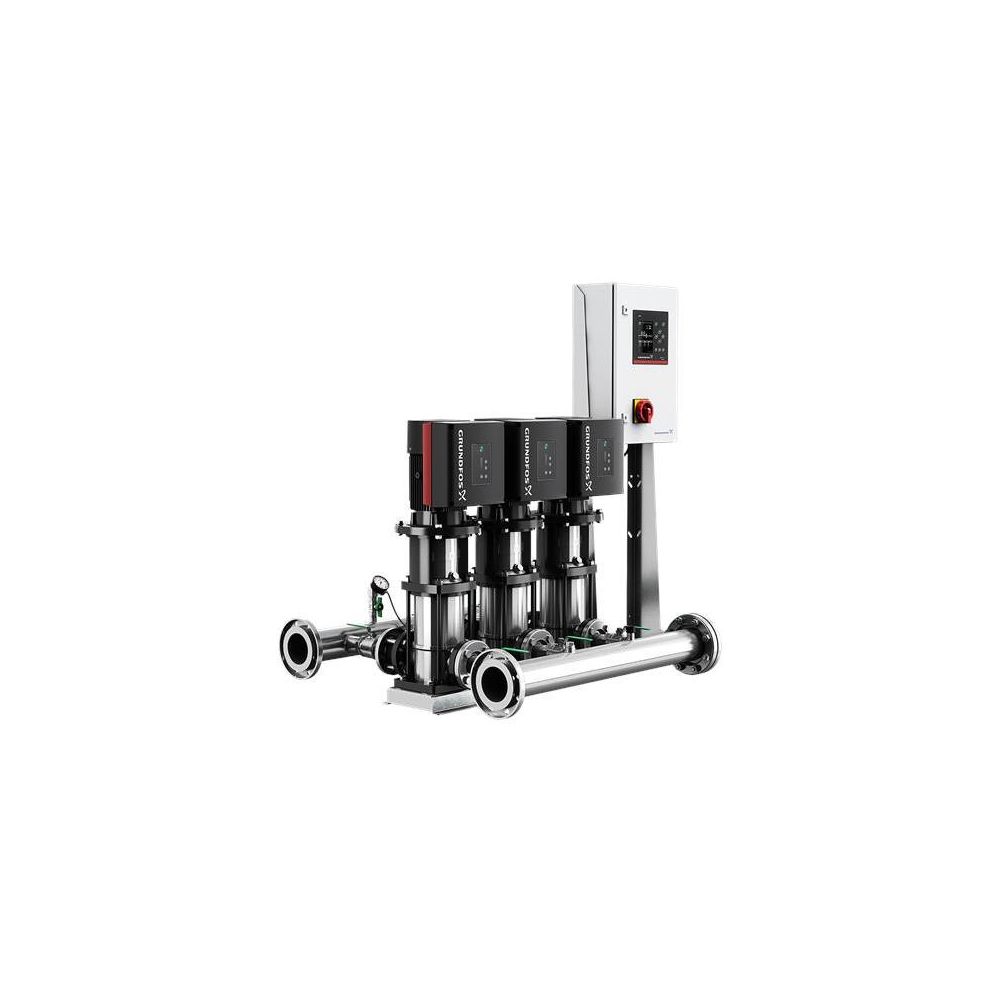

Die Grundfos Druckerhöhungsanlage Hydro MPC-E 5 CR 64-3-1 ist eine kompakte Mehrpumpenanlage zur effizienten Wasserversorgung gemäß DIN 1988-500. Ausgestattet mit fünf drehzahlgeregelten, vertikalen mehrstufigen Kreiselpumpen, hält das System den Druck durch kontinuierliche Anpassung der Pumpendrehzahl an den aktuellen Bedarf konstant. Die Anlage eignet sich für anspruchsvolle Anwendungen, bei denen eine präzise Druckhaltung erforderlich ist. Durch die intelligente Steuerung CU 352 erfolgt die Kaskadenregelung automatisch, was einen energieeffizienten Betrieb sicherstellt.

Wie arbeitet die Steuerung der Anlage?

Die Steuerung erfolgt über das mikroprozessorgesteuerte System Control MPC, das in einem robusten Schaltschrank mit Schutzart IP54 untergebracht ist. Ein integrierter PID-Regler ermöglicht eine stufenlose Drehzahlregelung jeder einzelnen Pumpe, wodurch ein konstanter Druck unabhängig vom Eingangsdruck gehalten wird. Funktionen wie ein sanfter Druckaufbau verhindern Wasserschläge beim Anfahren. Zudem bietet das System umfangreiche Überwachungsfunktionen, darunter Motorschutz, eine automatische Pumpentestfunktion gegen Festsetzen sowie ein Alarmprotokoll für die letzten 24 Ereignisse. Über eine farbige Bildschirmanzeige lassen sich Betriebszustände direkt ablesen.

Welche Komponenten ermöglichen die Langlebigkeit?

Die Anlage ist auf hohe Betriebssicherheit ausgelegt. Die medienberührten Teile der Pumpen bestehen aus Edelstahl 1.4301, während Pumpenköpfe und Fußstücke aus Gusseisen EN-GJS-500-7 gefertigt sind. Jede Pumpe ist mit einer servicefreundlichen Patronengleitringdichtung ausgestattet. Die Sammelrohre bestehen aus Edelstahl 1.4571. Jede Pumpe verfügt über ein zertifiziertes Rückschlagventil sowie zwei Absperrventile, was Wartungsarbeiten erleichtert. Die Montage erfolgt auf einem stabilen Grundrahmen, wobei die gesamte Einheit ab Werk einer Nassprüfung unterzogen wird.

Technische Daten

• Anzahl der Pumpen: 5
• Max. Förderhöhe: 116,4 m
• Max. Volumenstrom: 368 m3/h
• Motorausgangsleistung (P2): 30 kW
• Max. Arbeitsdruck: 16 bar
• Bemessungsspannung: 380 - 415 V
• Frequenz: 60 Hz
• Schutzart: IP54
• Anschluss Einlassseite: DN 200 (Flansch)
• Werkstoff Pumpengehäuse: Gusseisen EN-GJS-500-7

Die Grundfos Hydro MPC-E 5 CR 64-3-1 überzeugt durch ihre intelligente Kaskadenregelung und robuste Bauweise. Mit einer Motorleistung von 30 kW und einer maximalen Förderhöhe von 116,4 m bietet sie eine leistungsstarke Lösung für die professionelle Druckerhöhung. Die stufenlose Drehzahlregelung und die automatische Pumpenumschaltung sorgen für einen effizienten Betrieb und eine hohe Betriebssicherheit in anspruchsvollen Versorgungssystemen.
