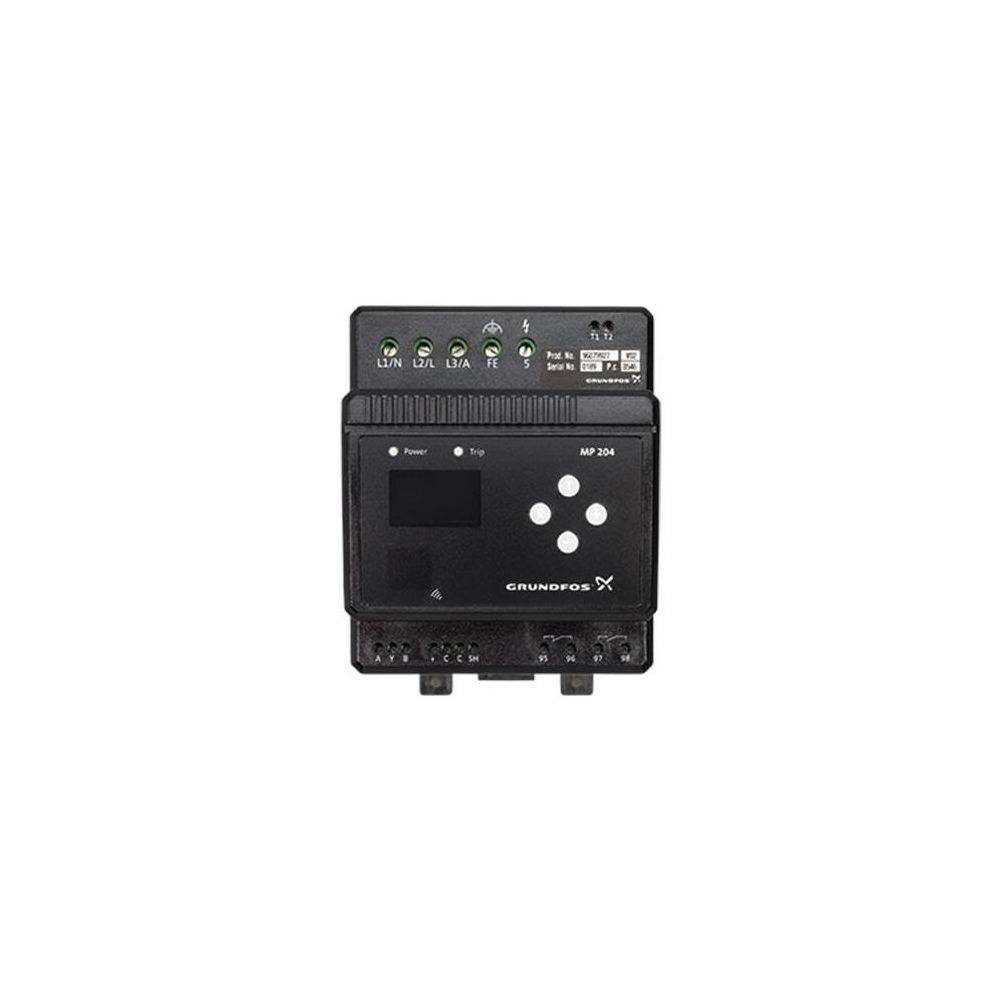

Grundfos Elektronischer Motorvollschutz MP204, 3-120A -20-60 Grad C, Zubehör für ungeregelten Motoren in Pumpenanwendungen
Der elektronische Motorvollschutz MP204 von Grundfos ist eine spezialisierte Lösung zur Überwachung und Absicherung von ungeregelten Motoren in vielfältigen Pumpenanwendungen. Das Gerät ist für den Schaltschrankeinbau konzipiert und deckt einen Nennstrombereich von 3 bis 120 A ab. Es eignet sich für den Einsatz bei Trockenläufer-, Unterwasser-, Druckmantel-, Norm-, Block-, Hochdruckkreisel- sowie Abwasserpumpen und bietet durch präzise Echt-Effektivwertmessungen einen zuverlässigen Schutzbetrieb.
Welche Funktionen bietet der MP204?
Der Motorvollschutz überwacht kontinuierlich kritische Betriebsparameter wie die Versorgungsspannung, Stromaufnahme und Stromasymmetrie. Zudem erkennt das System Phasenausfälle, Phasenfolgen, harmonische Verzerrungen sowie den Leistungsfaktor cos phi. Vor dem Einschalten des Motors wird der Isolationswiderstand geprüft. Bei Einphasensystemen erfolgt zudem eine Überwachung des Anlauf- und Betriebskondensators. Das Gerät schützt den Motor effektiv gegen Überlast, Trockenlauf, Übertemperatur sowie Phasenvertauschung und stellt somit einen sicheren Pumpenbetrieb sicher.
Wie erfolgt die Bedienung und Kommunikation?

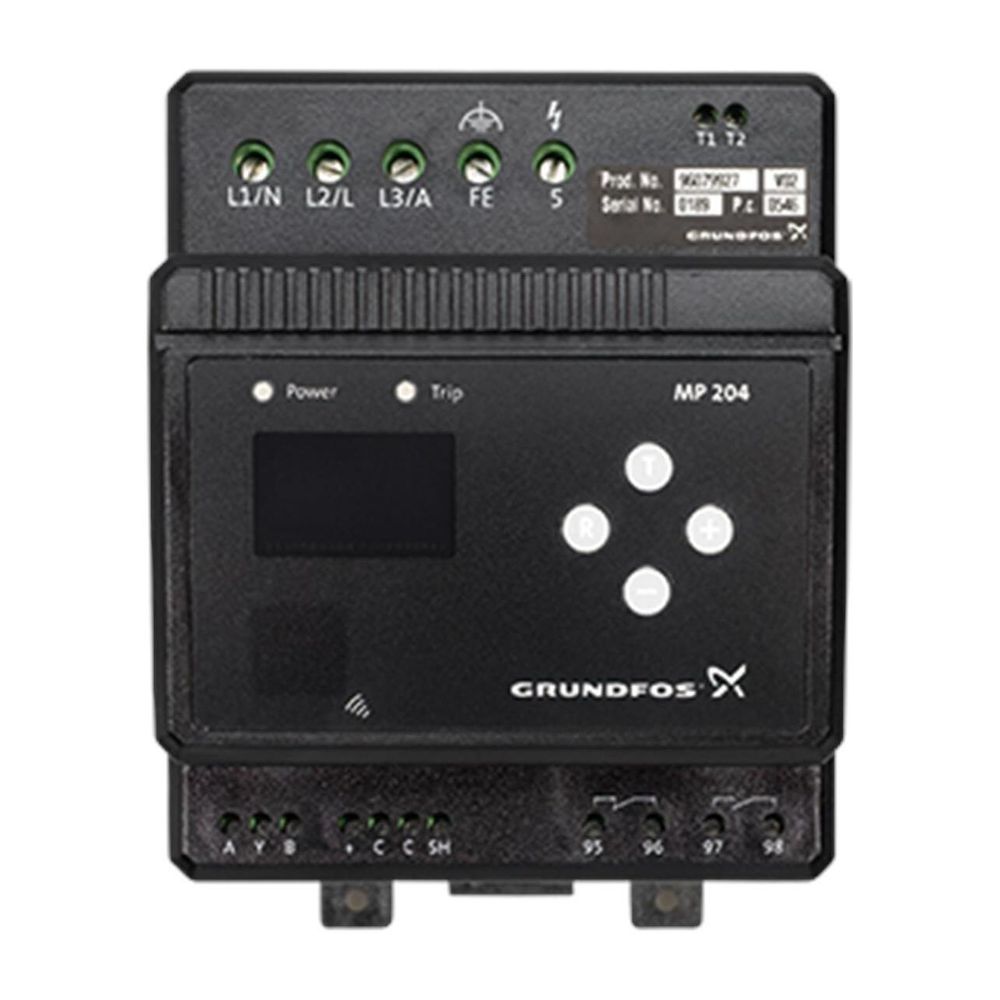

Das Gerät verfügt über ein Display, das Messwerte wie Strom, Spannung, Motortemperatur und den Leistungsfaktor direkt anzeigt. Zudem werden Auslöseklassen sowie Warn- oder Alarmmeldungen ausgegeben. Für die Kommunikation stehen eine RS 485 Schnittstelle für GENIbus sowie eine Infrarot-Schnittstelle zur Verfügung, die den Datenaustausch mit der Fernbedieneinheit R100 ermöglicht. Über diese Schnittstellen lassen sich erweiterte Daten wie Betriebsstunden oder die Anzahl der Motorstarts abrufen. Ein potentialfreies Alarmrelais dient der Sammelstörmeldung.
Welche Konfigurationsmöglichkeiten bestehen?
Der MP204 bietet flexible Einstelloptionen für verschiedene Motortypen. Über externe Sensoren wie Pt 100, Pt 1000, PTC oder Thermoschalter wird die Motortemperatur präzise erfasst. Anwender können aus den IEC-Auslöseklassen 1 bis 45 wählen, wobei zusätzlich eine spezielle Auslöseklasse für Unterwasserpumpen mit einer Zeitspanne von 0,1 bis 30 Sekunden zur Verfügung steht. Dies ermöglicht eine exakte Anpassung an die spezifischen Anforderungen der jeweiligen Pumpeninstallation.
Technische Daten
- Nennstrombereich: 3 bis 120 A
- Bemessungsspannung: 100 bis 480 V
- Netzfrequenz: 50 / 60 Hz
- Umgebungstemperatur: -20 bis 60 °C
- Schutzart: IP20
- Nettogewicht: 0,9 kg
Der Grundfos MP204 Motorvollschutz überzeugt durch seine hohe Messgenauigkeit und vielseitigen Schutzfunktionen für ungeregelte Pumpenmotoren. Mit einem Nennstrombereich von 3 bis 120 A und der Unterstützung für diverse externe Sensoren bietet das Gerät eine robuste Überwachungslösung. Durch die Integration von Schnittstellen für GENIbus und Infrarot-Kommunikation sowie die flexible Wahl der Auslöseklassen stellt der MP204 eine zuverlässige Komponente für den Schaltschrankeinbau dar, die den sicheren Betrieb von Pumpensystemen nachhaltig unterstützt.
Technische Daten
| Hersteller-Warengruppe | Zubehör |
| Hersteller-Produktgruppe | Zubehör Heizungs-Klima-Lüftung |
| Hersteller-Artikelnummer | 96079927 |
| Hersteller | Grundfos |
| Anschlussspannung | 100 - 480 |
| Art des Zubehörs/Ersatzteils | Motorsicherung |
| Artikelnummer | GRUNDFOS-96079927 |
| EAN-13 | 5700395922240 |
| Ersatzteil | nein |
| Frequenz | 50 Hz |
| Gewicht | 1,24 kg |
| Schutzart (IP) | IP20 |
| Zubehör | ja |
| WEEE-Nr. | 58075890 |
