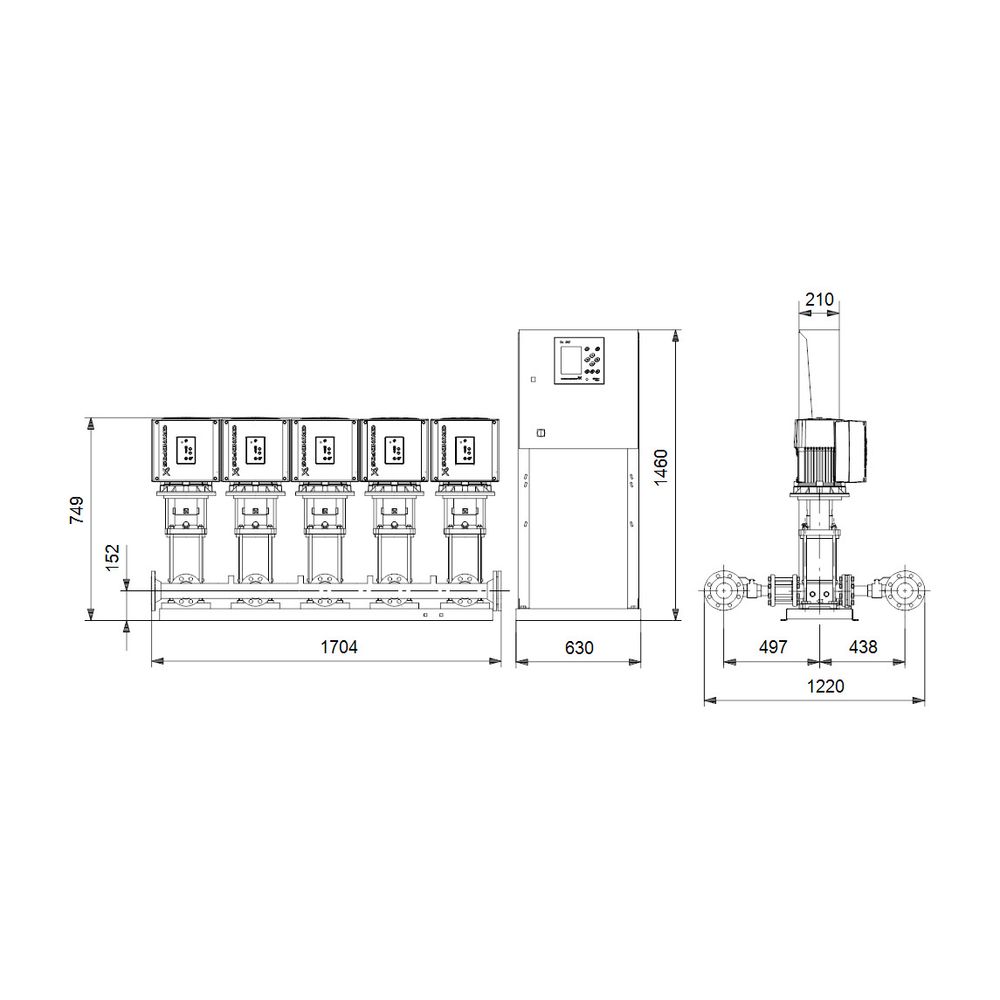

Grundfos Druckerhöhungsanlage Hydro MPC-E 5 CRIE 20-1, 1460x1170mm 2,2kW 16 bar max. Förderh. 20,4m max. Volumenstrom 124m3/h

Die Grundfos Druckerhöhungsanlage Hydro MPC-E 5 CRIE 20-1 ist eine anschlussfertige Mehrpumpen-Anlage gemäß DIN 1988-500, die für eine zuverlässige Wasserversorgung konzipiert ist. Ausgestattet mit fünf normalsaugenden, vertikalen Kreiselpumpen der Baureihe CR(I)E, bietet das System eine effiziente Lösung für anspruchsvolle Druckanforderungen. Die Anlage zeichnet sich durch eine robuste Konstruktion mit Edelstahlrohrverteilern und eine präzise Steuerung aus, die einen maximalen Betriebsdruck von 16 bar ermöglicht. Sie eignet sich ideal für den Einsatz in gewerblichen oder öffentlichen Gebäuden, in denen eine konstante und bedarfsgerechte Wasserversorgung erforderlich ist.

Wie ist die Anlage technisch aufgebaut?

Die Hydro MPC-E 5 CRIE 20-1 basiert auf fünf vertikalen Kreiselpumpen, die auf Edelstahlhaltern montiert sind. Die Pumpen verfügen über eine verschleißfeste Patronengleitringdichtung in der Werkstoffpaarung SiC/SiC/EPDM. Die Rohrverteiler bestehen aus Edelstahl (1.4571) und wurden im Aushalsverfahren orbitalverschweißt. Zur Ausstattung gehören DVGW- und KTW-geprüfte Absperreinrichtungen auf der Saug- und Druckseite sowie ein entsprechender Rückflussverhinderer aus POM. Ein vollverschweißter Drucksensor mit hoher Überlastfestigkeit sowie ein gedämpftes Manometer unterstützen die präzise Überwachung des Anlagendrucks.

Welche Funktionen bietet die Steuerungseinheit CU 352?

Die zentrale Steuerung erfolgt über die hochflexible CU 352 Einheit, die in einem Schaltschrank mit Schutzart IP54 untergebracht ist. Über ein Farbdisplay lassen sich Betriebsparameter wie Soll- und Istdruck, Pumpendrehzahl und Volumenstrom direkt ablesen. Die Steuerung ermöglicht eine Konstant- oder Proportionaldruckregelung und unterstützt einen intelligenten Pumpenwechsel (FIFO) zur gleichmäßigen Auslastung. Zudem sind ein VNC-Server zur Fernüberwachung, ein Datenlogger zur Aufzeichnung von Anlagenparametern sowie diverse Schnittstellen für die Anbindung an Feldbussysteme integriert.

Wie wird die Energieeffizienz und Sicherheit unterstützt?

Die eingesetzten Permanentmagnetmotoren erreichen Wirkungsgrade, die über den IE5-Grenzwerten liegen, und sind mit integrierten Frequenzumformern ausgestattet. Sicherheitsfunktionen wie ein Trockenlaufschutz, eine Rohrbruchüberwachung durch Min.-Druck-Kontrolle sowie Rampenzeiten bei Sollwertänderungen schützen das Rohrnetz. Die Anlage bietet zudem einen 3-stufigen Passwortschutz und die Möglichkeit, bei Stromausfall eine Pufferung über einen Akku zu realisieren. Ein Pumpentestlauf sowie die Überwachung der spezifischen Energie runden das effiziente Betriebskonzept ab.

Technische Daten

• Anzahl der Pumpen: 5
• Max. Arbeitsdruck: 16 bar
• Max. Förderhöhe: 20,4 m
• Max. Volumenstrom: 124 m3/h
• Motorausgangsleistung (P2): 2,2 kW
• Bemessungsspannung: 380 - 415 V
• Anzahl der Phasen: 3
• Schutzart: IP54
• Nenndurchmesser Einlass: DN 150
• Werkstoff Pumpengehäuse: Edelstahl 316 (1.4408)

Die Grundfos Hydro MPC-E 5 CRIE 20-1 überzeugt durch ihre hohe Betriebssicherheit und Energieeffizienz. Mit einer Motorleistung von 2,2 kW pro Pumpe und einer intelligenten Steuerung, die eine präzise Druckregelung ermöglicht, stellt sie eine leistungsstarke Lösung für die Wasserversorgung dar. Die robuste Edelstahlkonstruktion und die umfangreichen Überwachungsfunktionen sorgen für einen langlebigen und wartungsarmen Betrieb, der den Anforderungen moderner Trinkwasserinstallationen entspricht.
