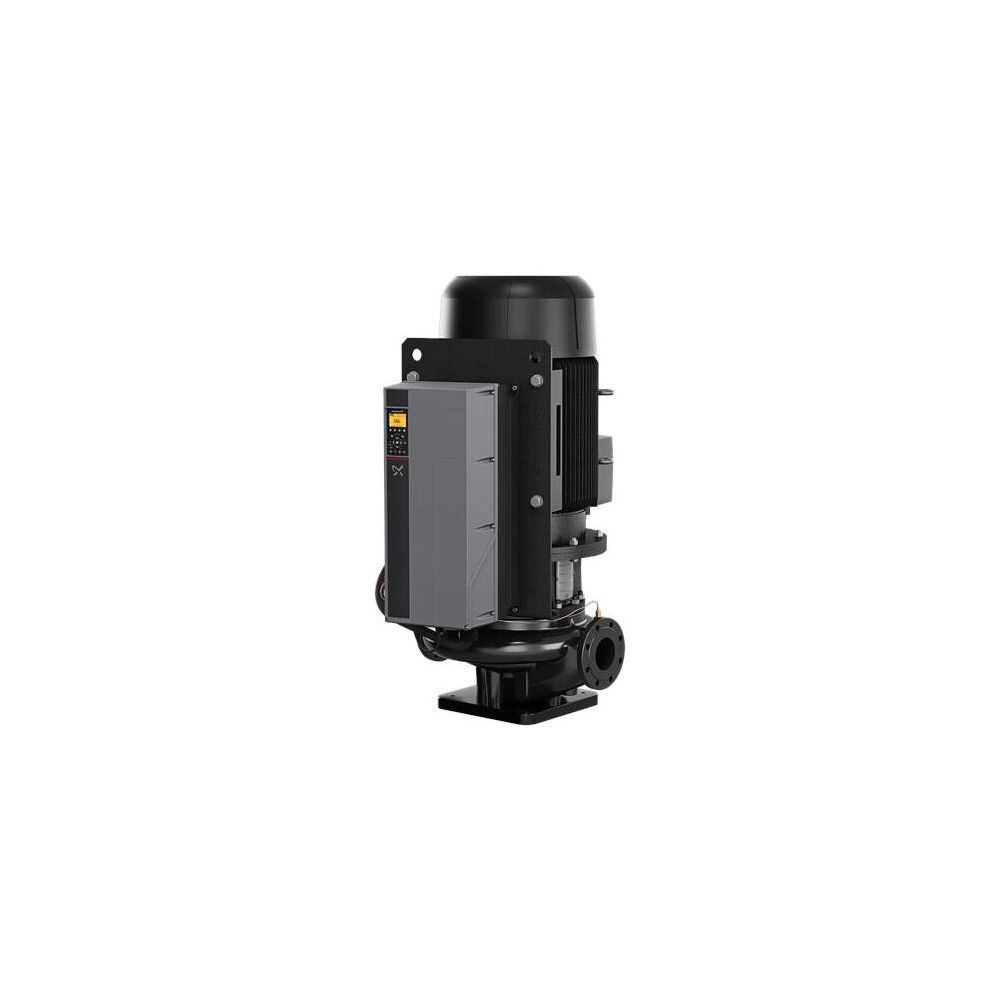

Grundfos Trockenläuferpumpe elektr. ger. TPE 80-700/2 SC-A-F-A-BQQE-RW1, 3x380-420D/660-725YV 53/31A 16 bar 70m 161,4m3/h

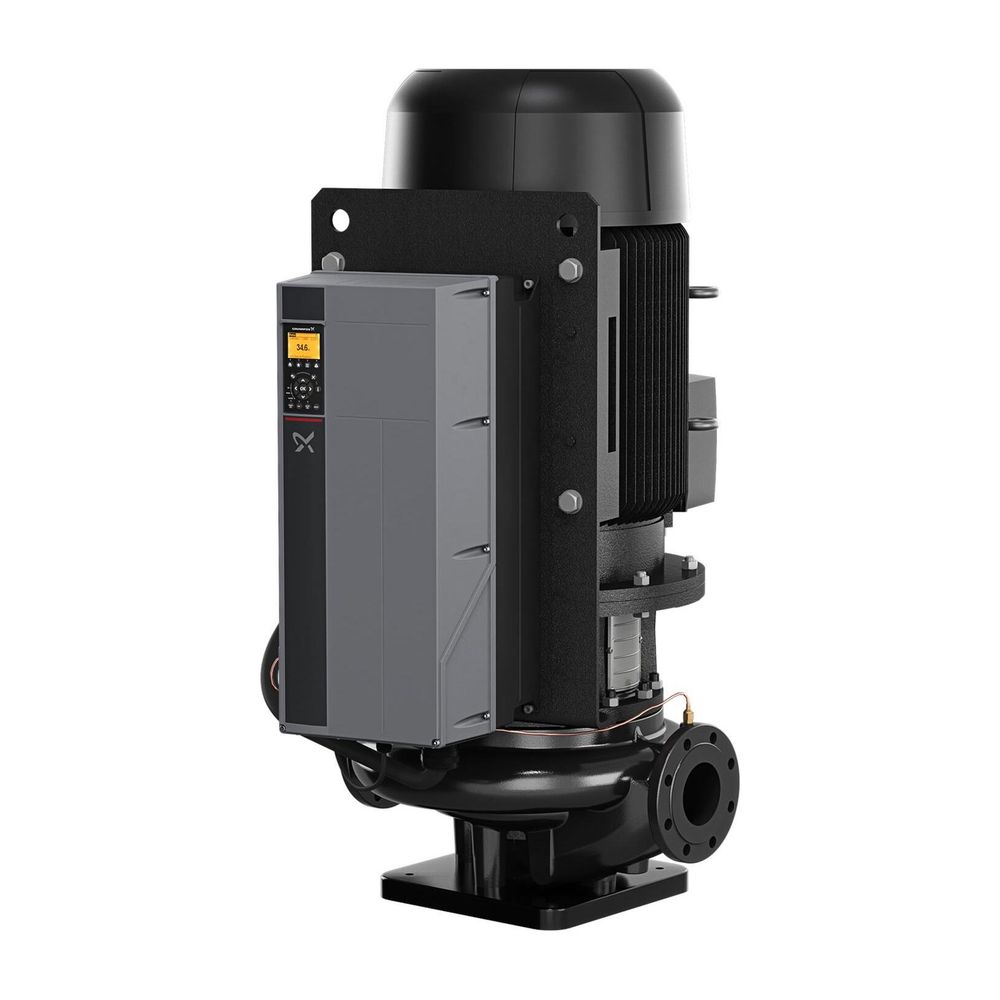

Die Grundfos TPE 80-700/2 SC-A-F-A-BQQE ist eine elektronisch geregelte Trockenläuferpumpe in einstufiger Spiralbauweise. Sie zeichnet sich durch ihre Inline-Konstruktion mit gegenüberliegenden Saug- und Druckstutzen gleichen Durchmessers aus. Dank des integrierten Frequenzumrichters und eines PI-Reglers ermöglicht die Pumpe eine kontinuierliche Anpassung der Drehzahl an den aktuellen Bedarf, was einen effizienten Betrieb in verschiedenen Anwendungen unterstützt. Die Pumpe ist für einen maximalen Arbeitsdruck von 16 bar ausgelegt und eignet sich für Medientemperaturen von -25 °C bis 120 °C.

Wie ist die Pumpe konstruiert?

Die TPE 80-700/2 ist nach dem Top-Pull-Out-Prinzip gefertigt. Dies erlaubt es, den Pumpenkopf bestehend aus Motor, Kopfstück und Laufrad für Wartungs- oder Instandhaltungsarbeiten abzunehmen, ohne das Pumpengehäuse aus der bestehenden Verrohrung ausbauen zu müssen. Das Gehäuse besteht aus robustem Gusseisen (EN-GJL-250), während das Laufrad aus Gusseisen (EN-GJL-200) gefertigt ist. Die Abdichtung erfolgt über eine nicht entlastete Gleitringdichtung gemäß EN 12756.

Welche Steuerungsmöglichkeiten bietet das System?

Die Pumpe ist mit einem lüftergekühlten Asynchronmotor der Energieeffizienzklasse IE3 ausgestattet. Die stufenlose Drehzahlregelung erfolgt über den integrierten Frequenzumrichter, der eine präzise Leistungsanpassung ermöglicht. Zur Überwachung und Steuerung ist ein Differenzdrucksensor verbaut. Die Kommunikation mit übergeordneten Systemen wird durch Schnittstellen wie Modbus RTU und BACnet MS/TP sowie analoge Signale (0-10 V, 4-20 mA) unterstützt. Ein potentialfreier Schaltkontakt ist ebenfalls vorhanden.

Technische Daten

• Max. Volumenstrom: 161,4 m³/h
• Max. Förderhöhe: 70 m
• Motorausgangsleistung (P2): 30 kW
• Nenndurchmesser: DN 80
• Einbaulänge: 500 mm
• Max. Arbeitsdruck: 16 bar
• Schutzart: IP55
• Motor-Energieeffizienzklasse: IE3
• Drehzahlregelung: stufenlos
• Mindesteffizienzindex (MEI): 0,7

Die Grundfos TPE 80-700/2 bietet durch ihre intelligente Drehzahlregelung und die robuste Bauweise eine zuverlässige Lösung für anspruchsvolle Pumpanwendungen. Mit einer Motorleistung von 30 kW und einem maximalen Volumenstrom von 161,4 m³/h deckt sie einen breiten Leistungsbereich ab. Die einfache Wartung durch das Top-Pull-Out-Design und die vielfältigen Kommunikationsschnittstellen machen sie zu einer effizienten Wahl für den professionellen Einsatz in der Haustechnik.
