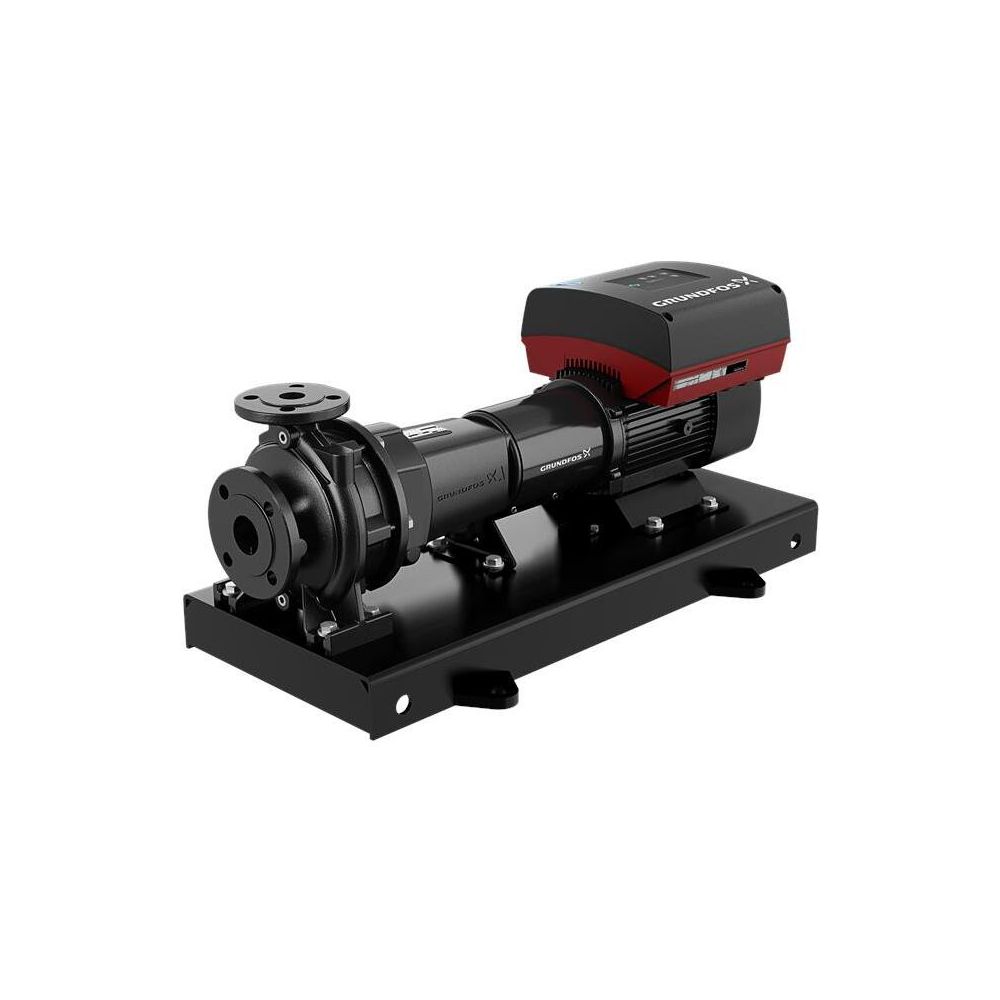

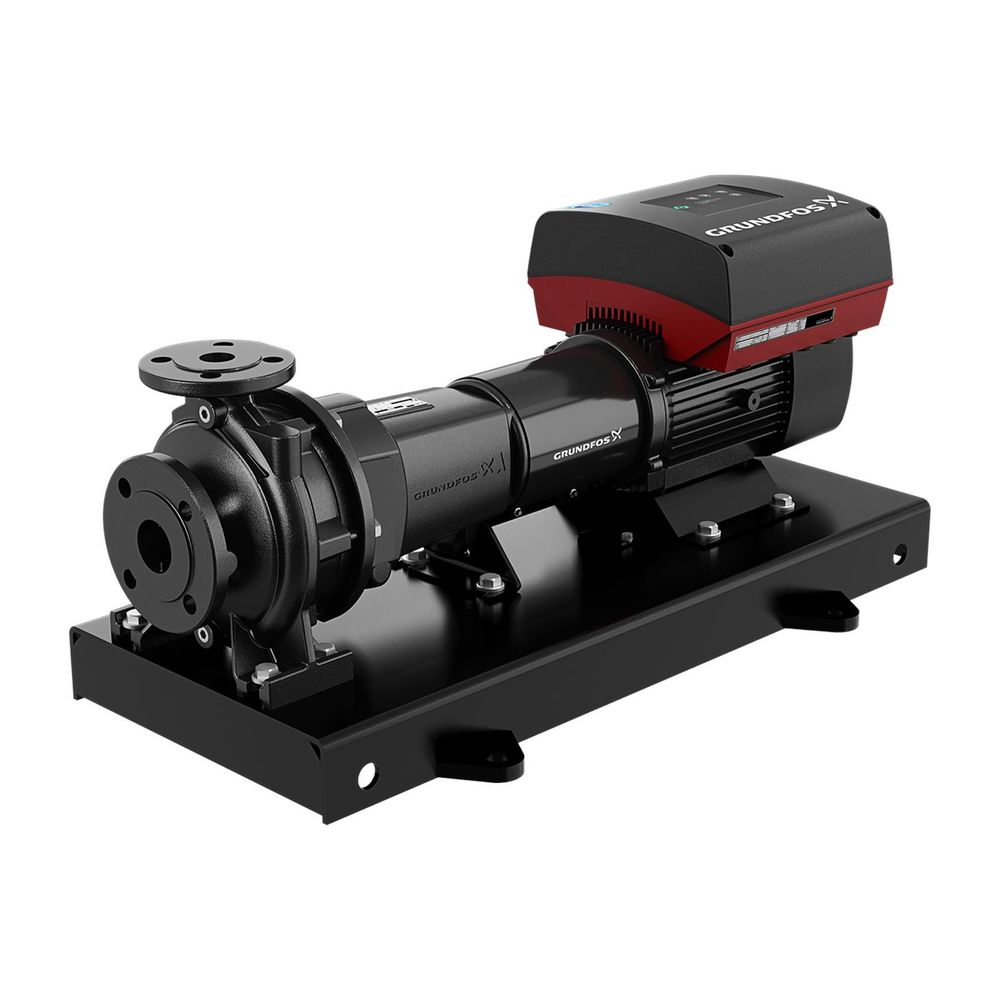

GRUNDFOS Normpumpen elektr. geregelt NKE100-200/219 A2-F-A-BQQE 400V 11kW IE3
Artikelnummer: GRUNDFOS-98122879
UVP: 14.011,43 €
11.632,50 €
2.378,93 € Rabatt
inkl. 19% MwSt.
Verpackungseinheit: 1,00 Stück
GRUNDFOS Normpumpen elektr. geregelt NKE100-200/219 A2-F-A-BQQE 400V 11kW IE3
NKE 100-200/219 AA2F2AESBQQENWA Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733. Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen, einen radialen Druckstutzen und eine horizontale Welle. Die Pumpen sind in Prozessbauweise ausgeführt, so dass die Kupplung, der Lagerträger und das Laufrad ausgebaut werden können, ohne den Motor, das Pumpengehäuse oder Rohrleitungen demontieren zu müssen. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor mit Standfuß ausgerüstet. Die Pumpe und der Motor sind auf einem gemeinsamen Grundrahmen montiert. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf.
NKE 100-200/219 AA2F2AESBQQENWA Normalsaugende, einstufige Kreiselpumpe nach ISO 5199 mit Abmessungen und Bemessungsleistung nach EN 733. Die Pumpe ist mit Flanschen PN 16 ausgerüstet. Die Abmessungen entsprechen der EN 1092-2. Die Pumpe verfügt über einen axialen Saugstutzen, einen radialen Druckstutzen und eine horizontale Welle. Die Pumpen sind in Prozessbauweise ausgeführt, so dass die Kupplung, der Lagerträger und das Laufrad ausgebaut werden können, ohne den Motor, das Pumpengehäuse oder Rohrleitungen demontieren zu müssen. Die nicht entlastete Gummibalgdichtung entspricht der DIN EN 12756. Die Pumpe ist mit einem lüftergekühlten Permanentmagnet-Synchronmotor mit Standfuß ausgerüstet. Die Pumpe und der Motor sind auf einem gemeinsamen Grundrahmen montiert. Zur Drehzahlregelung verfügt der Motor über einen Frequenzumrichter und PI-Regler, die im Klemmenkasten des Motors untergebracht sind. Die elektronische Drehzahlregelung ermöglicht eine kontinuierliche Anpassung der Motordrehzahl und damit der Pumpenleistung an den aktuellen Bedarf. Art der Steuerung: Frequency converter: integriert Drucksensor: nein Fördermedium: Fördermedium: Wasser Medientemperaturbereich: -25 .. 120 Celsius Medientemperatur während des Betriebs: 20 Celsius Dichte: 998.2 kg/m3 Technische Daten: Pumpendrehzahl, auf der die Pumpendaten beruhen: 1447 1/min Nennförderstrom: 170.6 m3/h Pumpe mit Motor: Ja Nennförderhöhe: 13.44 m Tatsächlicher Laufraddurchmesser: 219 mm Nominal impeller diameter: 200 GLRD Code: BQQE Gleitringdichtung: Single ISO Abnahmekl.: ISO9906:2012 3B Lagerbauweise: Standardausführung Werkstoffe: Pumpengehäuse: Grauguss Pumpenmantel: EN-GJL-250 Pumpengehäuse: ASTM class 35 Tragring: Messing Laufradwerkstoff: Grauguss Laufrad: EN-GJL-200 Laufradwerkstoff gemäß ASTM: ASTM class 30 Internal pump house coating: CED-Beschichtung Welle: Stainless steel Welle: EN 1.4301 Welle: AISI 304 Installation: Umgebungstemperatur: -20 .. 50 Celsius Max. Betriebsdruck: 16 bar Pipe connection standard: EN 1092-2 Anschlusstyp Eintritt: DIN Anschlusstyp Austritt: DIN Größe des Saugstutzens: DN 125 Größe des Druckanschlusses: DN 100 Nenndruckstufe: PN 16 Kupplungstyp: Flexible w/spacer Base frame design: EN/ISO Code for base frame: 6 Grouting (Yes/No): N Elektrische Daten: Bauart des Motors: 160MD Motorbemessungsleistung P2: 11 kW Netzfrequenz: 50 Hz Bemessungsspannung: 3 x 380-480 V Bemessungsstrom: 20.2-16.4 A Leistungsfaktor Cos phi: 0.92-0.90 Nenn-Drehzahl: 180-2200 1/min IE-Wirkungsgradklasse: IE5 Motorwirkungsgrad bei Vollast: 92.8 % Motorpole: 4 Schutzart (gemäß IEC 34-5): IP55 Wärmeklasse (IEC 85): F Motor - Produktnummer: 92875469 Bearing insulation type N-end: Steel Bearing Sonstiges: Mindesteffizienzindex MEI >=: 0.61 Nettogewicht: 283 kg Bruttogewicht: 310 kg Versandvol.: 0.72 m3 Herkunftsland: HU Zolltarif Nr.: 84137059 Language on pump nameplate: Brtitisches Englisch
Weiterlesen
Sicherheits- und Installationshinweise
Um Körper- und Gesundheitsschäden zu vermeiden, muss die Installation, Erstinbetriebnahme, Inspektion, Wartung und Reparatur von Heizungs- und Klimaanlagen ausschließlich durch autorisierte Fachkräfte erfolgen.
Produkt- und Systemzulassung
Vor der Montage ist die Produkt- und Systemzulassung zu überprüfen. Die Auswahl der Komponenten und deren Installation müssen unter Beachtung der geltenden Normen und Vorschriften sowie der Herstellervorgaben durchgeführt werden.
Wartung und Inspektion
Für Garantieansprüche und einen sicheren, effizienten und störungsfreien Betrieb müssen Wartungsarbeiten von Fachkräften in den vom Hersteller vorgegebenen Abständen durchgeführt werden.
Grundfos Pumpenlösungen und Systeme
Grundfos ist ein dänischer Hersteller für Pumpen und Pumpensysteme. Seit der Firmengründung beeindruckt Grundfos durch langjährige Erfahrung und technologische Expertise in der Entwicklung und Herstellung innovativer Pumpensysteme. Das dänische Traditionshaus ist heute einer der führenden Produzenten von Pumpen für Industrie und Privatgebrauch weltweit. Zu den drei Hauptproduktgruppen zählen Umwälzpumpen für Heizungs- und Klimatechnik (darunter Zirkulationspumpen), Tauchpumpen und Verdrängerpumpen.
Mit Grundfos setzen Sie auf eine zuverlässige und qualitativ hochwertige Marke, die auf lange Haltbarkeit und Langlebigkeit ihrer Produkte setzt. Ob für den industriellen oder privaten Gebrauch, die Pumpen von Grundfos bieten Ihnen eine breite Palette an Lösungen für Ihre spezifischen Anforderungen. Wenn Sie auf der Suche nach einer effizienten Marken-Pumpe sind, dann ist Grundfos die perfekte Wahl für Sie. Und überzeugen Sie sich selbst von den ausgezeichneten Produkteigenschaften der Grundfos Pumpen zu gewohnt fairen Preisen. Entdecken Sie beliebte Produktreihen wie alpha, scala oder magna auf heizung-billiger.de!
Weiterlesen
Technische Daten
Hersteller-Warengruppe
Normpumpen
Hersteller-Produktgruppe
Normpumpen elektronisch geregelt
Hersteller-Artikelnummer
98122879
Hersteller
Grundfos
Anschluss Auslassseite
Flansch
Anschluss Einlassseite
Flansch
Anschlussstandard Auslassseite
EN 1092-2
Anschlussstandard Einlassseite
EN 1092-2
Anzahl der Phasen
3
Art der Drehzahlregelung
stufenlos
Artikelnummer
GRUNDFOS-98122879
Breite Grundplatte
430,00
Drehzahl
1447
Drehzahlregelung Motor
eingebaut
Druckstufe Flanschanschluss Auslassseite
PN 16
Druckstufe Flanschanschluss Einlassseite
PN 16
EAN-13
5710629416643
Elektrischer Anschluss
Anschlussklemmen
Explosionsgeschützt
nein
Flanschform
rund
Frequenz
50/60 Hz
Funkstandard 2G / 3G / 4G
nein
Funkstandard 5G
nein
Funkstandard Bluetooth
ja
Funkstandard WLAN 80211
nein
Förderhöhe bei Volumenstrom (BEP)
131,81
Gewicht
310,23 kg
Höhe Ansaugseite
280,00
Höhe Druckseite
583,00
Isolationsklasse nach IEC
F
Kommunikation
eingebaut und vorbereitet
Länge Grundplatte
1250,00
Länge Mitte Druck-/Sauganschluss
125,00
Max Arbeitsdruck
16
Max Förderhöhe
16,5
Max Volumenstrom
224,53
Mindesteffizienzindex (MEI)
0,61
Mit Kommunikationsschnittstelle RS-232
nein
Mit Kommunikationsschnittstelle RS-485
ja
Motor-Energieeffizienzklasse
IE5
Motorausgangsleistung (P2)
11,00
Nenndurchmesser, Anschluss Auslassseite
DN 100
Nenndurchmesser, Anschluss Einlassseite
DN 125
Nennstrom
19,44
Normmotor
ja
Potentialfreier Schaltkontakt
ja
Pumpenlänge
1278,00
Schnittstelle Impulszähler (Pulse counter)
nein
Schnittstelle PT100 / PT1000 / PTC
ja
Schnittstelle Pulse Width Modulation (PWM)
nein
Schnittstellensignal 0-10 V / 2-10 V
ja
Schnittstellensignal 0-20 mA / 4-20 mA
ja
Schutzart (IP)
IP55
Unterstützt Protokoll für BACnet IP
ja
Unterstützt Protokoll für BACnet MS/TP
ja
Unterstützt Protokoll für CAN/CANOpen
nein
Unterstützt Protokoll für EtherNet/IP
ja
Unterstützt Protokoll für KNX
nein
Unterstützt Protokoll für LIN Bus
nein
Unterstützt Protokoll für Modbus RTU
ja
Unterstützt Protokoll für Modbus TCP
ja
Unterstützt Protokoll für PROFIBUS
ja
Unterstützt Protokoll für PROFINET IO
nein
Verstärkte Motorkühlung
nein
Volumenstrom (BEP)
170,65
Werkstoff des Gebläserads/Laufrads
Gusseisen
Werkstoff des Pumpengehäuses
Gusseisen
Werkstoffgüte des Pumpengehäuses
Gusseisen GG 25 (GJL-250)
Werkstoffgüte Gebläserad/Laufrad
Gusseisen EN-GJL-200 (GG 20)
