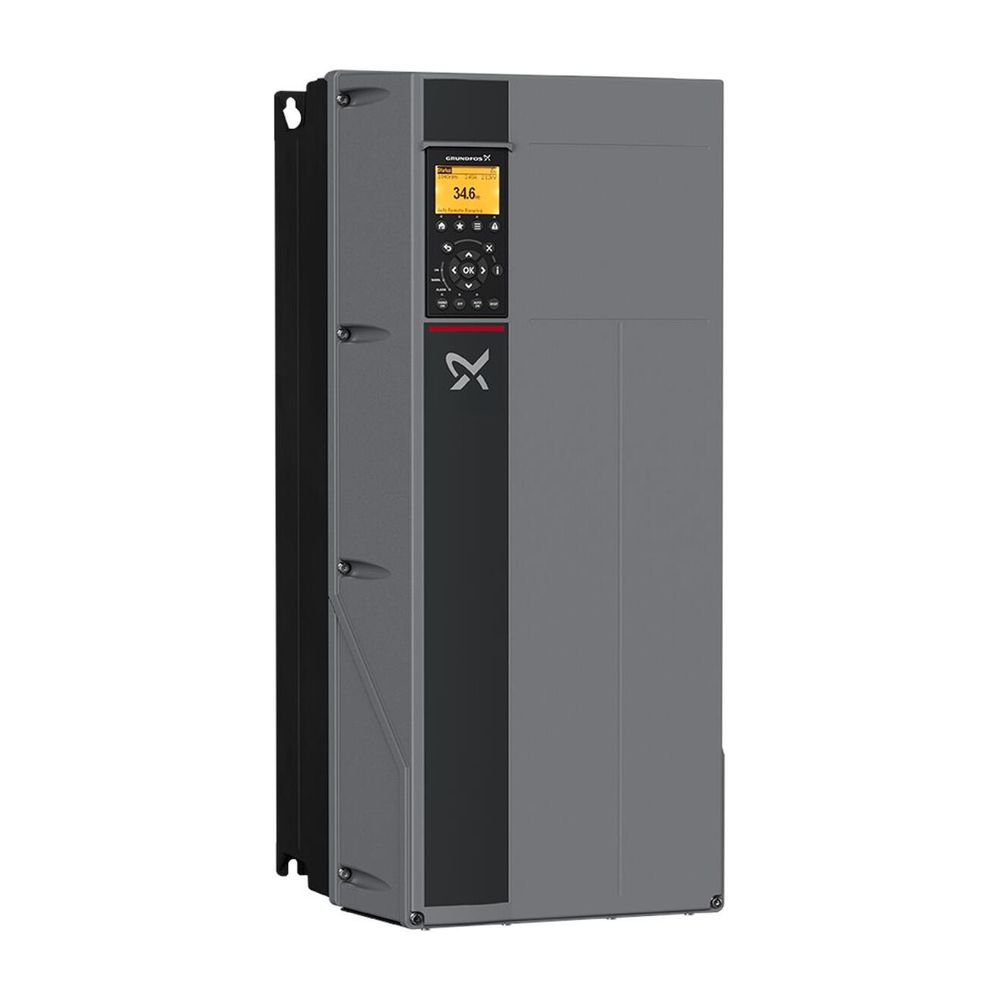

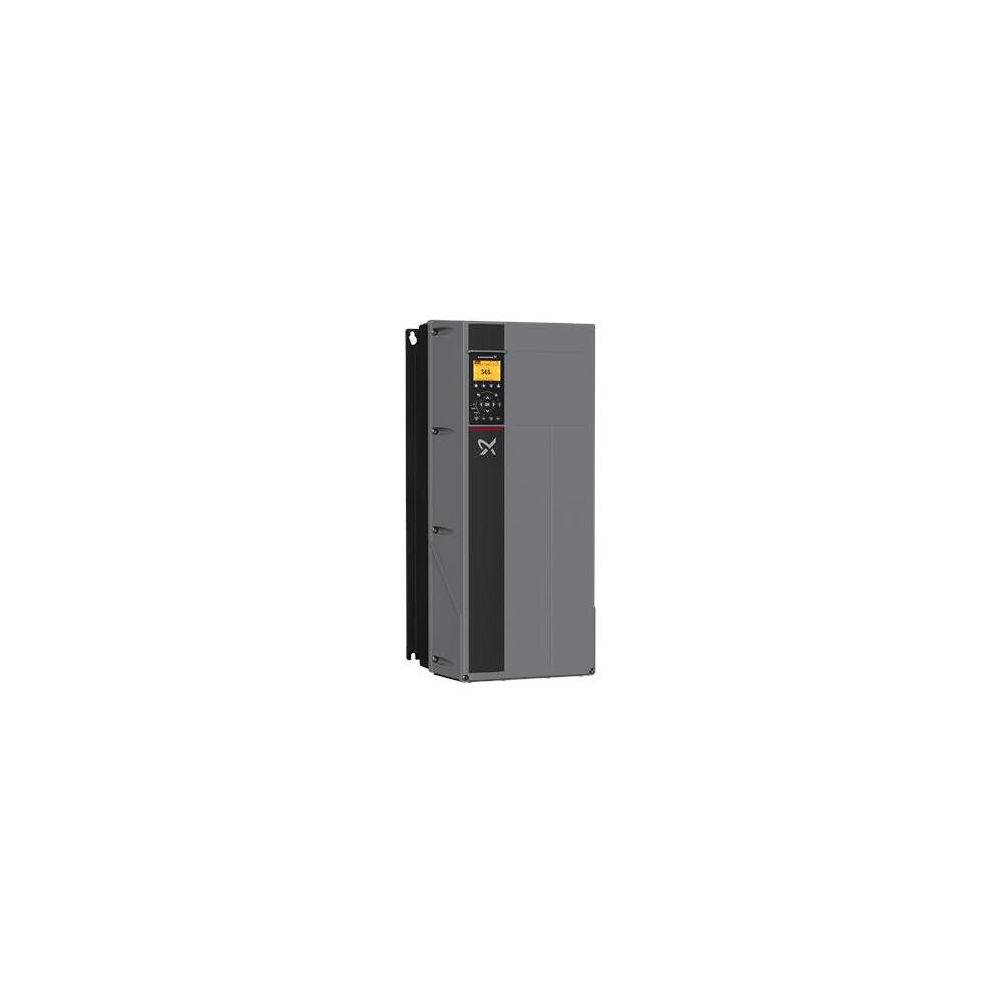

Grundfos Steuer- und Regelsystem CUE, 3x380-500V IP55 55kW, mit STO-Funktion

Das Grundfos Steuer- und Regelsystem CUE ist ein externer Frequenzumrichter, der für die präzise Drehzahlregelung von Grundfos Pumpen konzipiert ist. Mit einer Motorbemessungsleistung von 55 kW und der Schutzart IP55 eignet sich das System für anspruchsvolle industrielle Anwendungen. Die Bedienung erfolgt über eine übersichtliche Oberfläche mit Grafikdisplay, die funktional an die Grundfos E-Pumpen angelehnt ist und eine intuitive Steuerung ermöglicht.

Welche Regelungsarten unterstützt das System?

Das CUE Regelsystem bietet eine Vielzahl an optimierten Regelungsarten, die je nach angeschlossenem Sensor gewählt werden können. Dazu zählen die Druckregelung, wahlweise mit Stoppfunktion, sowie die Regelung von konstantem oder proportionalem Differenzdruck. Zudem unterstützt das Gerät die Steuerung nach Förderstrom, Temperatur und Niveau, wobei auch hier eine Stoppfunktion für den Niveaubetrieb verfügbar ist. Für Anwendungen ohne Sensor steht eine manuelle Drehzahlverstellung im offenen Regelkreis zur Verfügung. Ein integrierter Inbetriebnahmeassistent sowie eine Drehrichtungstestfunktion erleichtern die Einrichtung.

Welche Schutz- und Kommunikationsfunktionen sind vorhanden?

Zur Betriebssicherheit trägt der integrierte Motorschutz bei, der das System vor Überstrom, thermischer Überlastung und Blockierungen durch Strommessung schützt. Ein eingebauter Funkentstöreingangsfilter für die Netzversorgungsseite reduziert elektromagnetische Störungen. Die Kommunikation erfolgt über eine RS-485 Datenbus-Schnittstelle mit dem Grundfos GENIBusprotokoll. Für die externe Anbindung stehen vier parametrierbare digitale Eingänge sowie zwei Ausgangswechselrelais zur Verfügung. Analogeingänge für Sensoren und Sollwertvorgaben sowie eine Motor-Stillstandsheizfunktion runden den Funktionsumfang ab.

Technische Daten

• Motorbemessungsleistung: 55 kW
• Schutzart: IP55
• Anschlussspannung: 3 x 380-440/441-500 V
• Nennstrom: 106-105 A
• Netzfrequenz: 50/60 Hz
• Effizienz bei Volllast: 98 %
• Umgebungstemperatur: 0 bis 50 °C
• Relative Luftfeuchte: 5 bis 95 %
• Nettogewicht: 45 kg
• Sicherheitsfunktion: Safe Torque Off (STO)

Das Grundfos CUE Steuer- und Regelsystem ermöglicht eine effiziente und bedarfsgerechte Drehzahlregelung für Pumpen mit einer Leistung von 55 kW. Durch die Kombination aus umfangreichen Regelungsarten, integriertem Motorschutz und einer intuitiven Bedienoberfläche stellt das System eine zuverlässige Lösung für komplexe Anlagen dar. Die robuste Ausführung in Schutzart IP55 und die vielfältigen Schnittstellenoptionen bieten eine hohe Flexibilität bei der Integration in bestehende Automatisierungsumgebungen.
