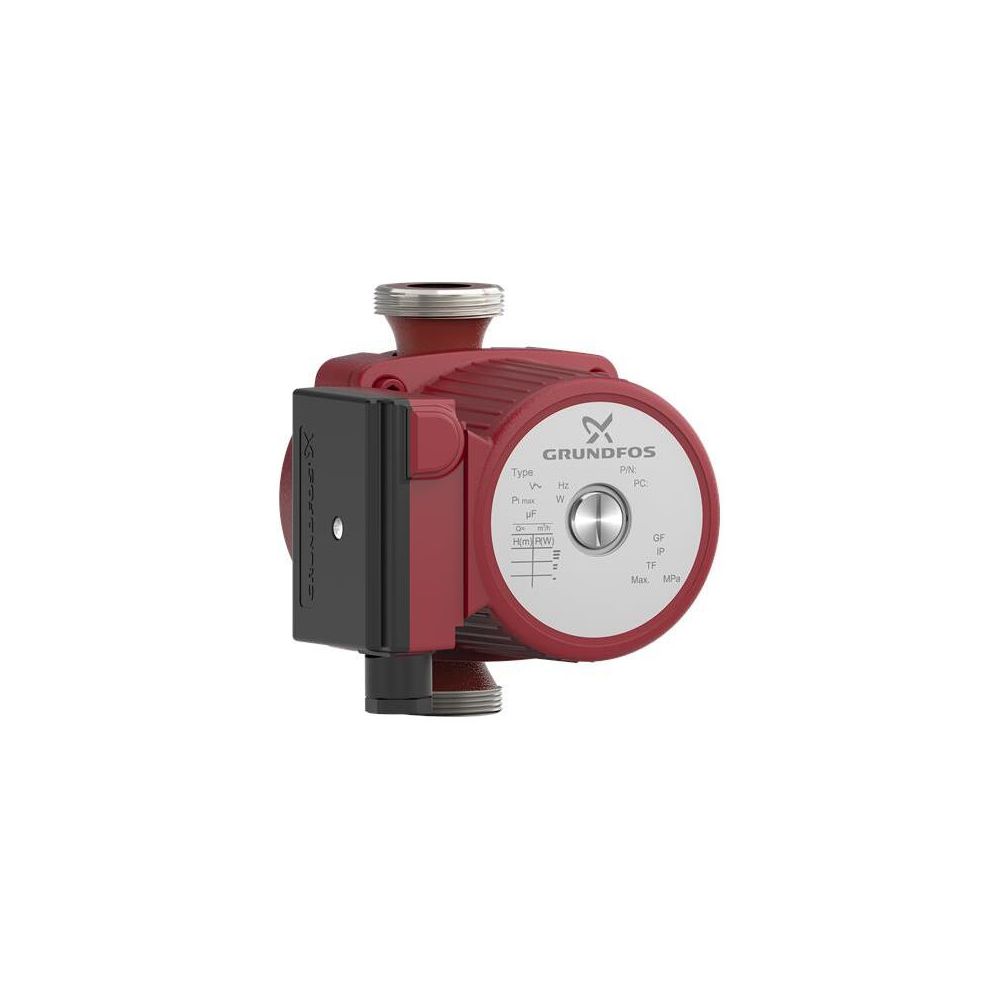

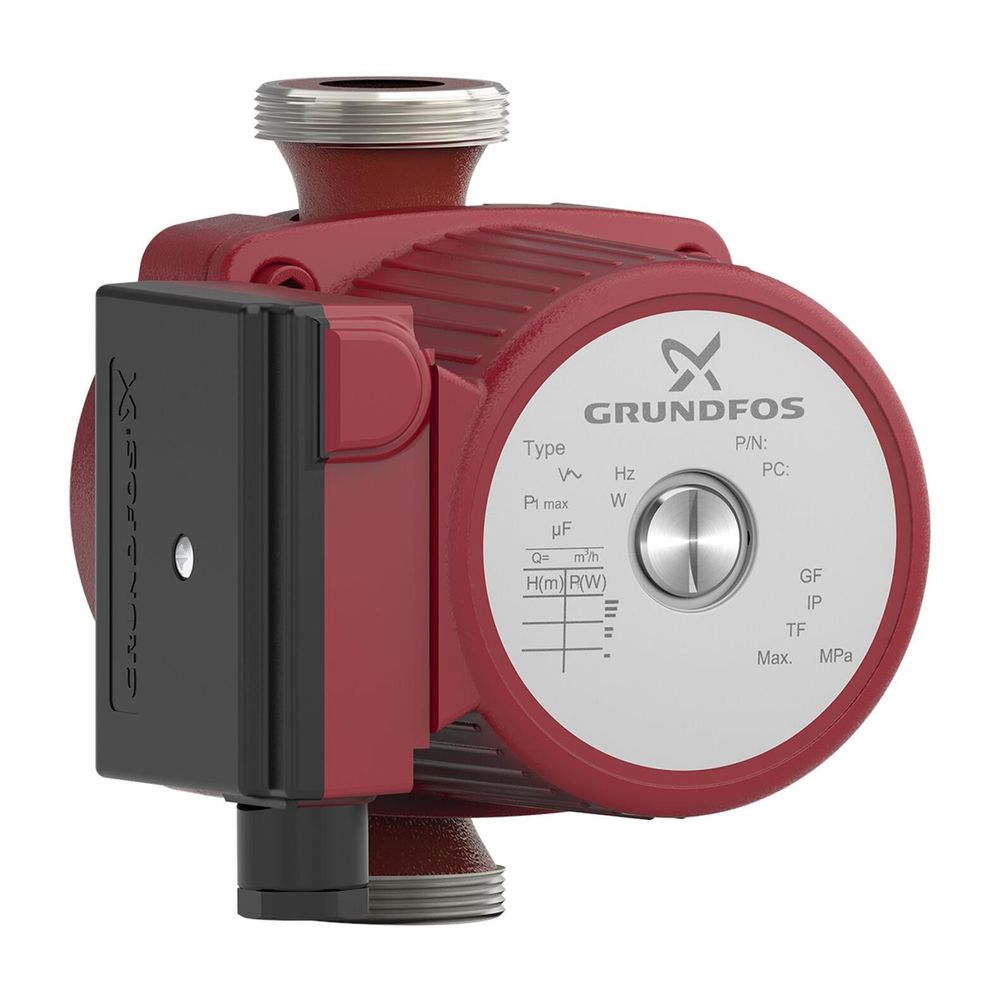

Grundfos Zirkulationspumpe UP 20-45 N, 10 bar Einbaulänge 150mm max. Förderhöhe 4,5m Volumenstrom 2,29m3/h

Die Grundfos Zirkulationspumpe UP 20-45 N ist eine robuste Umwälzpumpe mit einem 1-phasigen Nassläufermotor, die für den zuverlässigen Einsatz in Heizungs- und Brauchwassersystemen konzipiert wurde. Mit einer Einbaulänge von 150 mm und einem hochwertigen Pumpengehäuse aus Edelstahl 304 (1.4301) bietet sie eine langlebige Lösung für anspruchsvolle Anwendungen. Die Pumpe zeichnet sich durch ihre wartungsfreie Konstruktion aus, bei der die Lagerschmierung direkt durch das Fördermedium erfolgt.

Wie ist die Grundfos UP 20-45 N konstruiert?

Die Pumpe und der Motor bilden eine kompakte Einheit, bei der auf eine Wellenabdichtung verzichtet werden kann. Dies reduziert den Wartungsaufwand. Im Inneren kommen hochwertige Materialien zum Einsatz, darunter Radiallager aus Keramik und ein Axiallager aus Kohle, die für einen ruhigen Lauf sorgen. Die Lagerplatte sowie der Spaltrohrtopf bestehen aus nichtrostendem Stahl, während das korrosionsbeständige Laufrad aus einem widerstandsfähigen Verbundwerkstoff gefertigt ist. Der 1-phasige Motor benötigt keinen externen Motorschutz, was die Installation vereinfacht.

Für welche Einsatzbereiche ist die Pumpe geeignet?

Die Zirkulationspumpe ist für den Betrieb mit Wasser ausgelegt und deckt einen Medientemperaturbereich von -25 °C bis 110 °C ab. Mit einem maximalen Arbeitsdruck von 10 bar und einer Förderhöhe von bis zu 4,5 m eignet sie sich für diverse hydraulische Systeme. Der Anschluss erfolgt über ein 1 1/4 Zoll Außengewinde nach ISO 228-1. Die elektrische Anbindung wird über Anschlussklemmen realisiert, wobei die Pumpe für eine Netzspannung von 230 V bei 50 Hz ausgelegt ist.

Technische Daten

• Max. Förderhöhe: 4,5 m
• Max. Volumenstrom: 2,29 m³/h
• Einbaulänge: 150 mm
• Gehäusewerkstoff: Edelstahl 304 (1.4301)
• Anschluss: G 1 1/4 Zoll Außengewinde
• Max. Betriebsdruck: 10 bar
• Leistungsaufnahme (P1): 120 W
• Bemessungsspannung: 230 V
• Schutzart: IPX2D
• Medientemperaturbereich: -25 °C bis 110 °C

Die Grundfos Zirkulationspumpe UP 20-45 N überzeugt durch ihre langlebige Edelstahl-Konstruktion und den wartungsfreien Betrieb. Mit einer Leistungsaufnahme von 120 W und einer Förderhöhe von 4,5 m bietet sie eine effiziente Lösung für die Wasserumwälzung. Dank der hochwertigen Lagerung aus Keramik und Kohle sowie der robusten Materialwahl ist sie eine zuverlässige Komponente für Installationen, die einen dauerhaften und störungsfreien Betrieb in einem breiten Temperaturspektrum erfordern.
